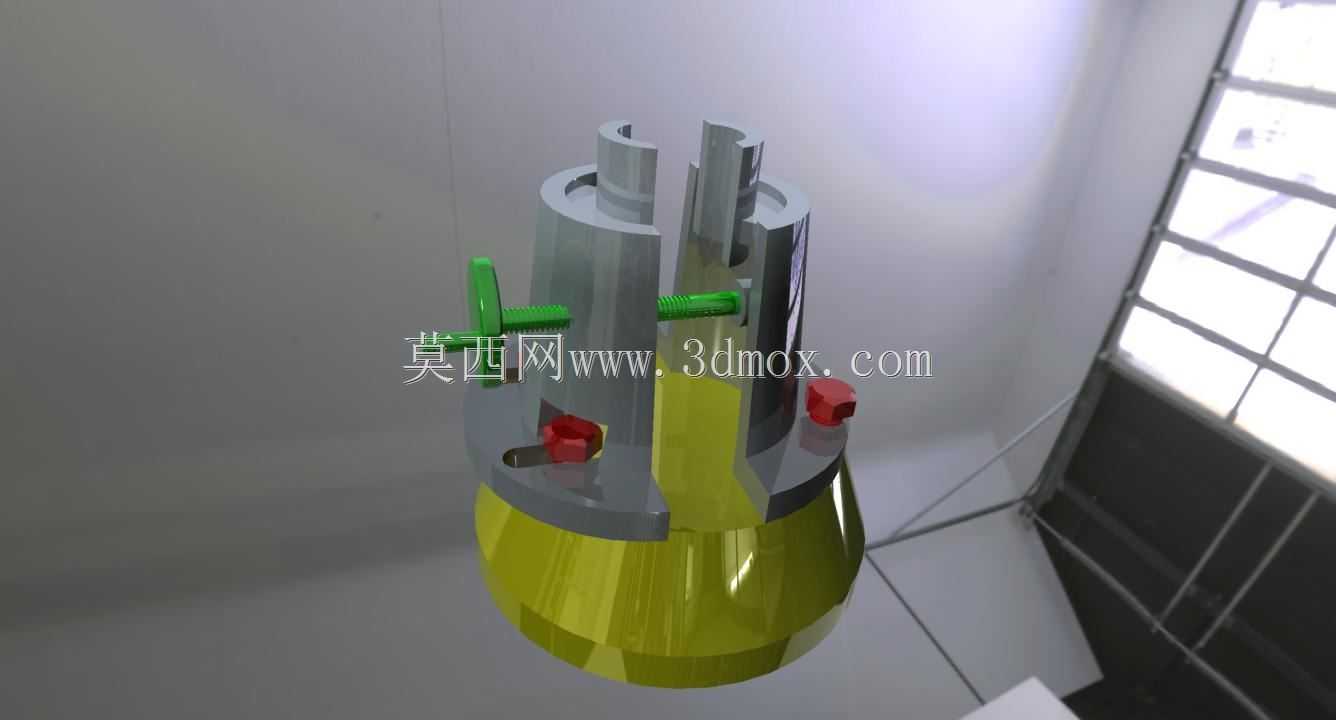

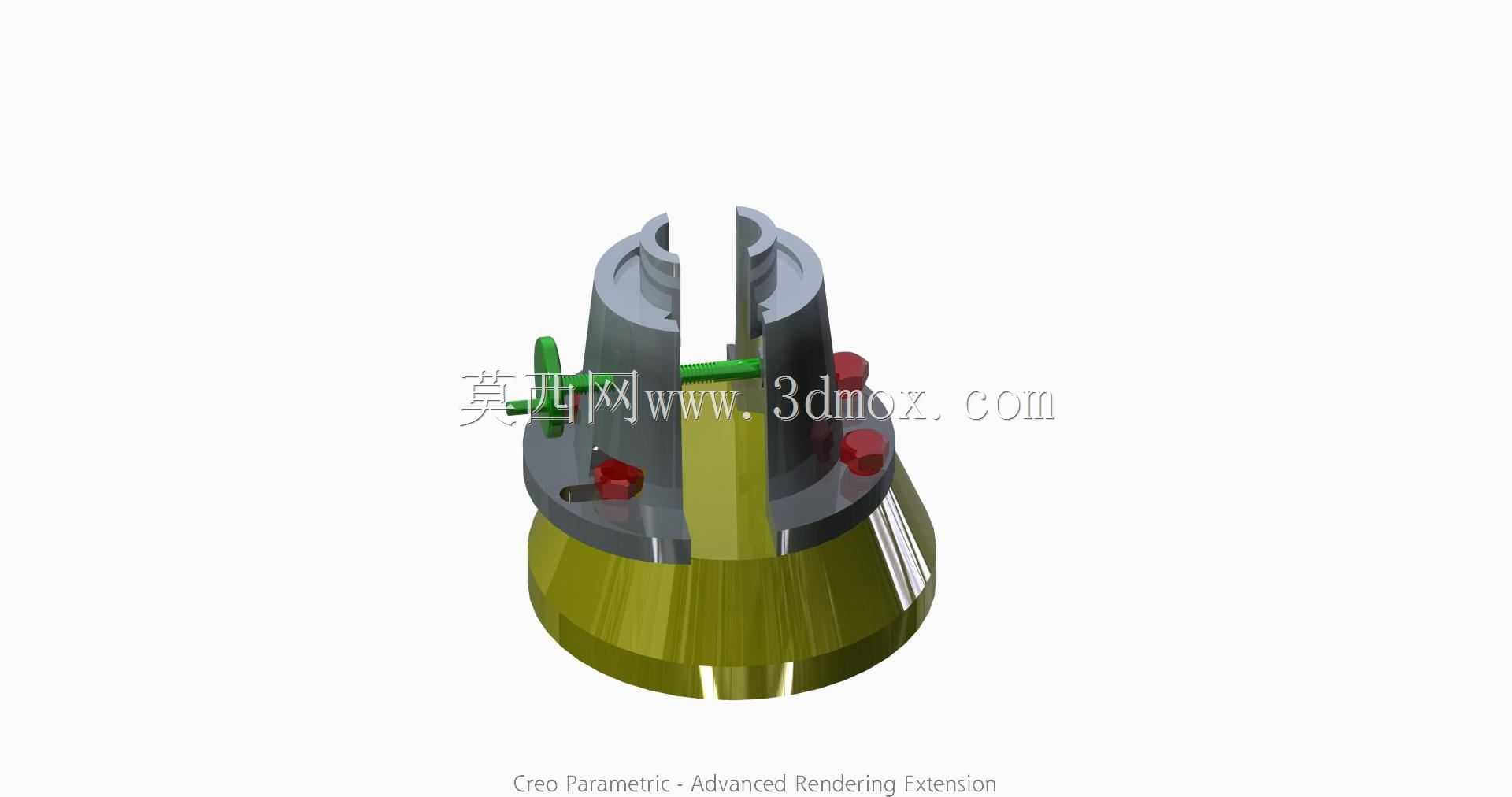

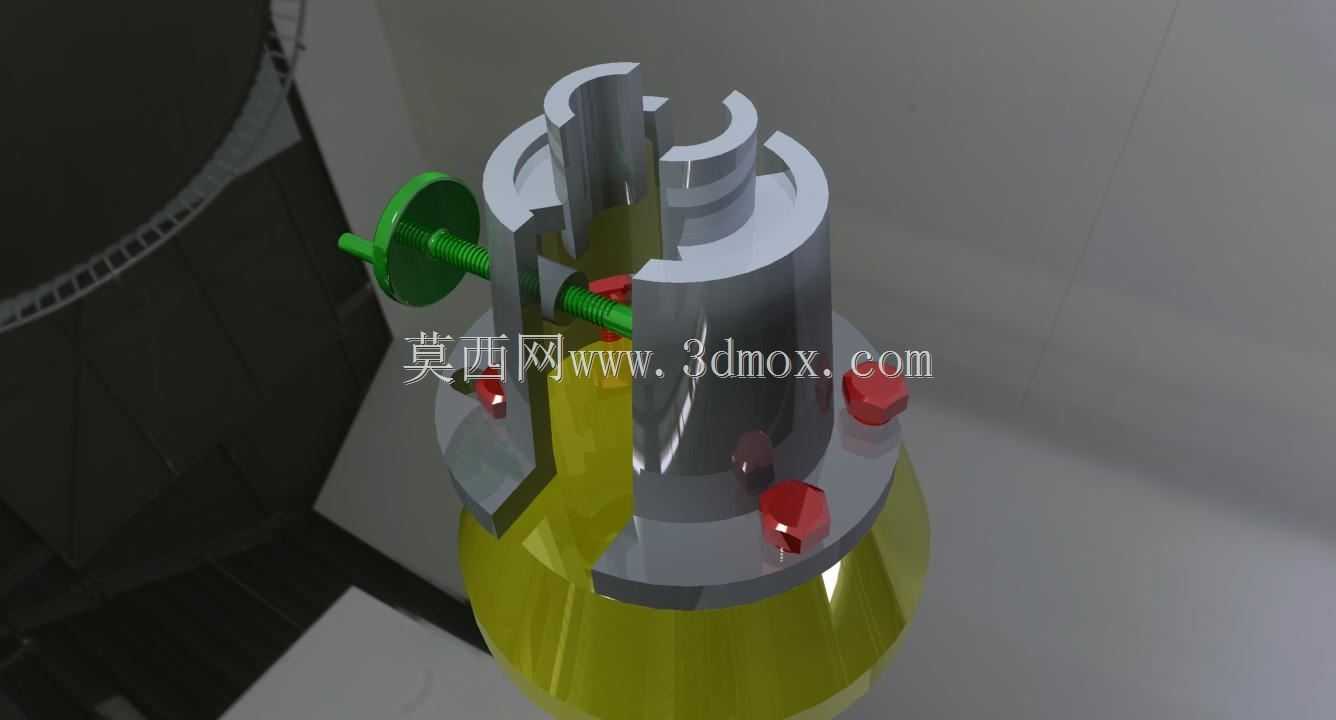

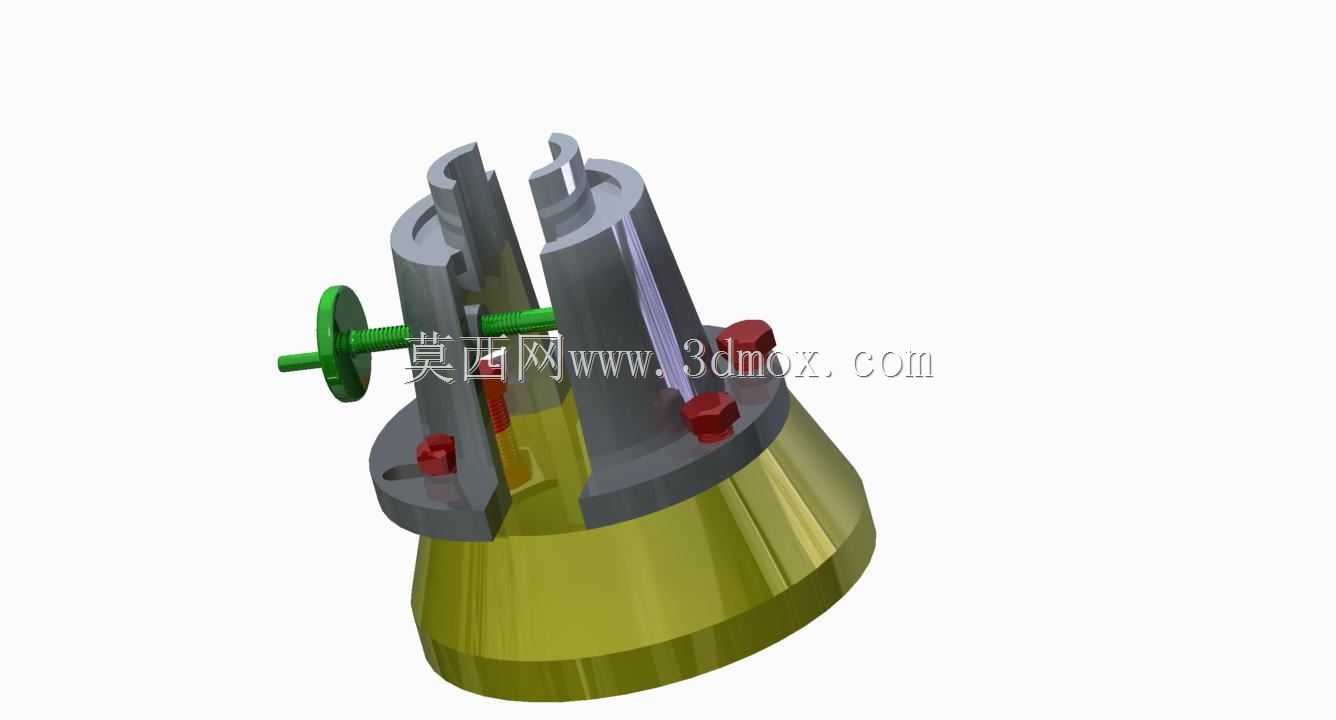

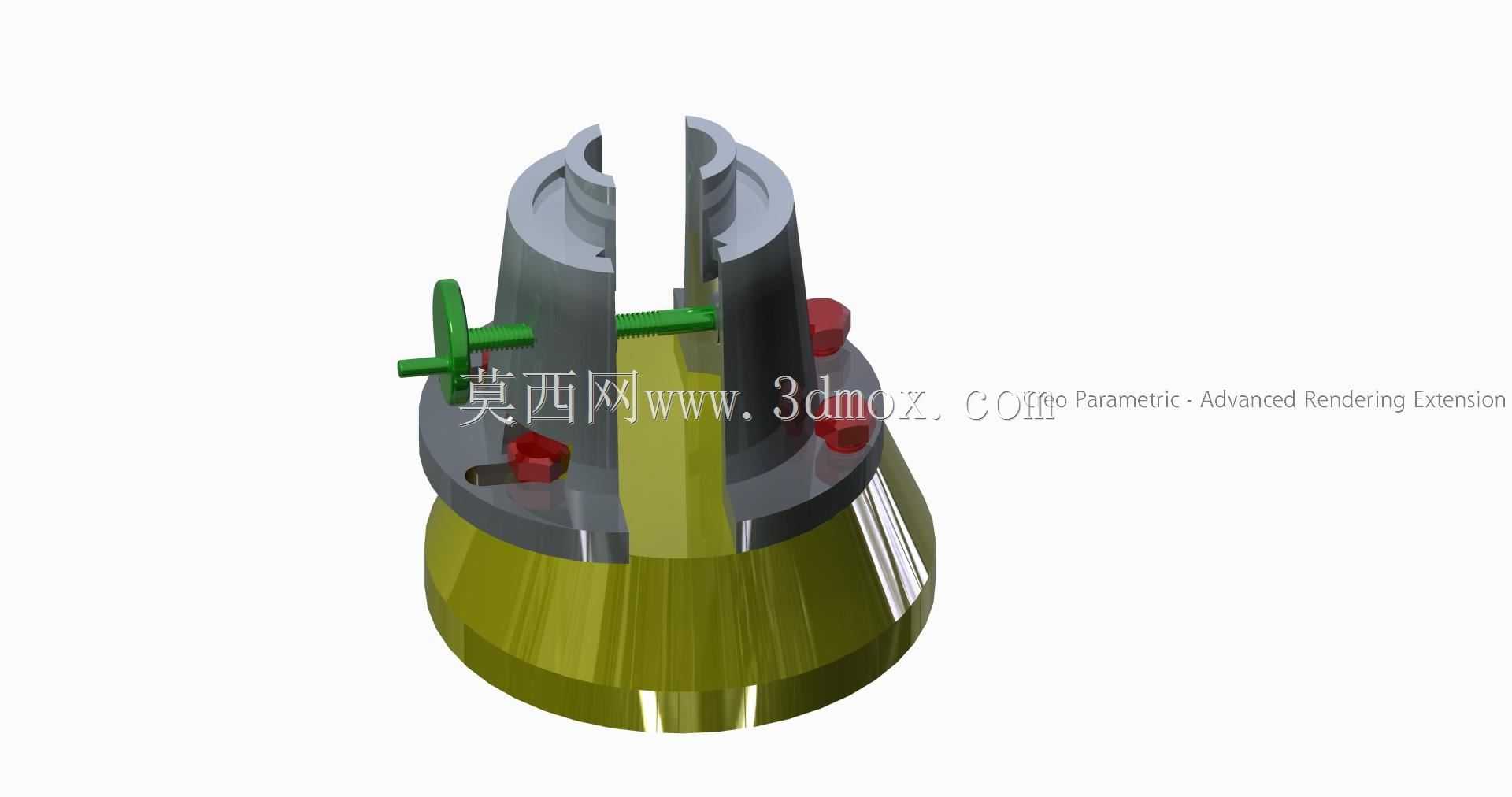

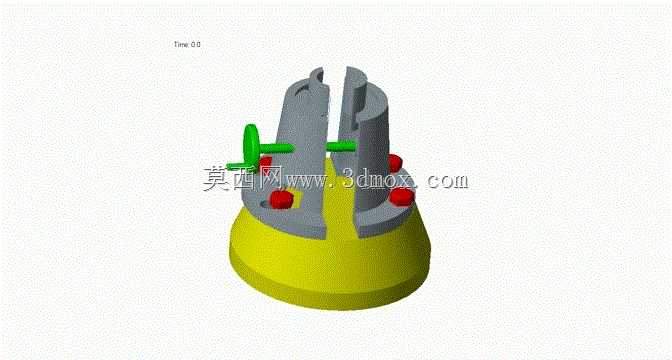

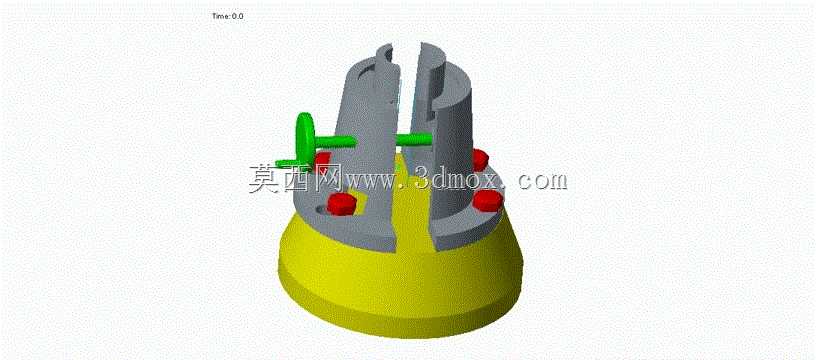

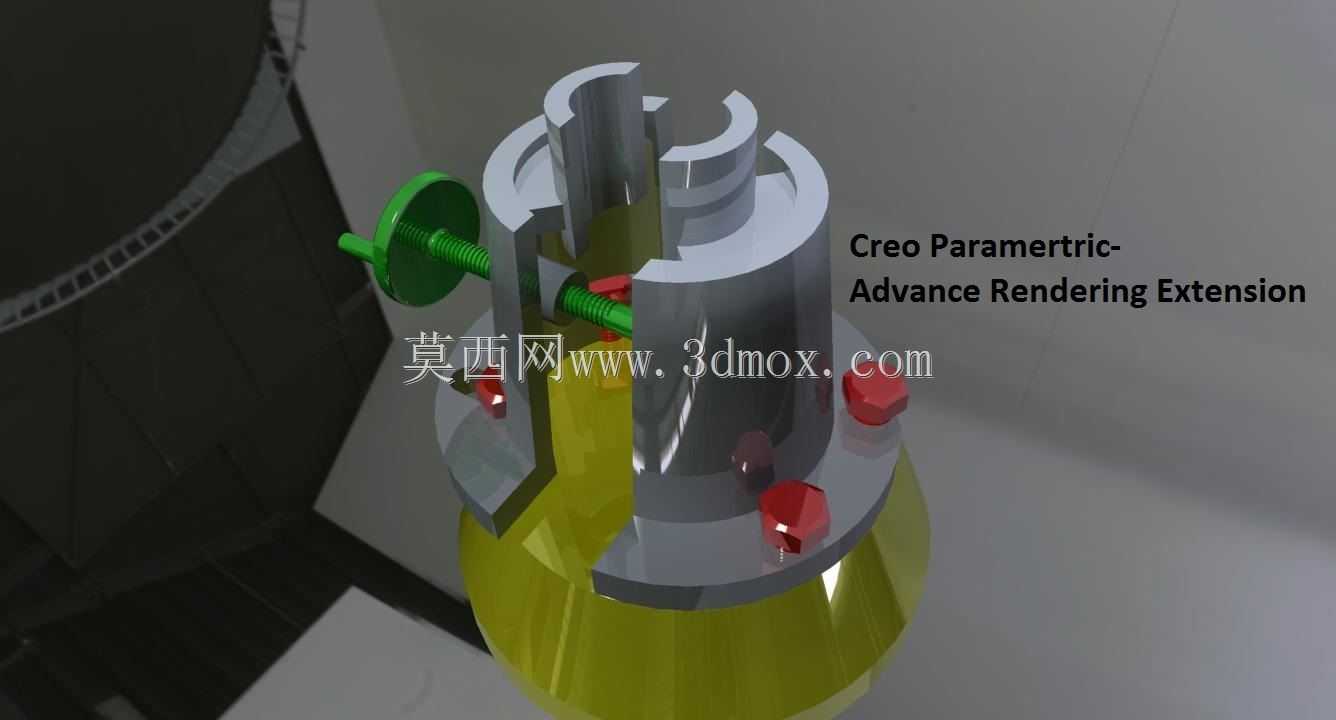

数控滚齿机分体式快换装夹工装

在齿轮加工车间的批量生产场景中，数控滚齿机的非加工换型时间一直是制约设备稼动率的核心因素，传统一体式夹具在更换不同规格工件时，需要在机床加工腔内完成夹爪调整、螺栓锁紧、同轴度打表等多步操作，操作空间受限，单台设备换型往往占用数十分钟的有效加工时长，对于多品种小批量的齿轮加工订单而言，这类停机等待的成本占比会被进一步放大。这款分体式夹具的设计核心，就是将原本需要在机床内部完成的装夹调整动作，拆解转移到机床外部的预装台完成，通过分体式的定位接口设计，让预先完成工件装夹、精度校准的夹具上半部分，能够快速与固定在机床工作台的基座完成对接锁紧，大幅压缩机床内部的操作时长。从结构设计来看，夹具下半部分为与机床工作台连接的定位基座，采用大锥面配合的止口结构保证重复定位精度，基座内部预留了拉紧机构的安装空间，可适配机床原有液压或气动拉紧回路，无需对机床原有结构做大规模改造；上半部分为工件装夹模块，针对不同内孔、外径的齿轮工件，可更换对应的定位套与夹紧元件，预装时可在外部工作台完成工件装夹、端面跳动与径向圆跳动的检测校准，确认合格后整体吊装到机床基座上，通过快锁机构完成固定，整个对接过程无需在机床内部反复调整螺栓位置。在安装边界上，夹具基座的外径尺寸适配常见中小型数控滚齿机的工作台T型槽间距，整体高度控制在不干涉滚刀架轴向行程的范围内，避免加工过程中出现运动干涉；分体对接面的锁紧机构采用对称布置的弹性销与拉紧钩，保证高速滚削过程中夹具的整体刚性，避免切削振动带来的工件齿形误差。相较于传统备用台整台夹具轮换的方案，这款分体式结构不需要为每台设备配备多套完整的夹具基座，仅需更换对应规格的上装夹模块，大幅降低了工装制造成本，同时也解决了车间内重型滚齿机无法移位、备用台摆放空间不足的现实问题。夹具上的操作手柄与锁紧件均做了外置式设计，操作人员在机床外部即可完成锁紧确认，不需要探入加工腔内部操作，既提升了换型效率，也降低了操作过程中的安全风险。在实际加工验证中，采用该分体夹具后，单批次工件换型的停机时间可压缩至原有方案的三分之一以内，重复定位精度可稳定控制在0.01mm以内，完全满足渐开线圆柱齿轮的滚齿加工精度要求，适配模数1到模数6的中小型齿轮工件装夹需求。
