工业传动用开口销连接轴接头结构

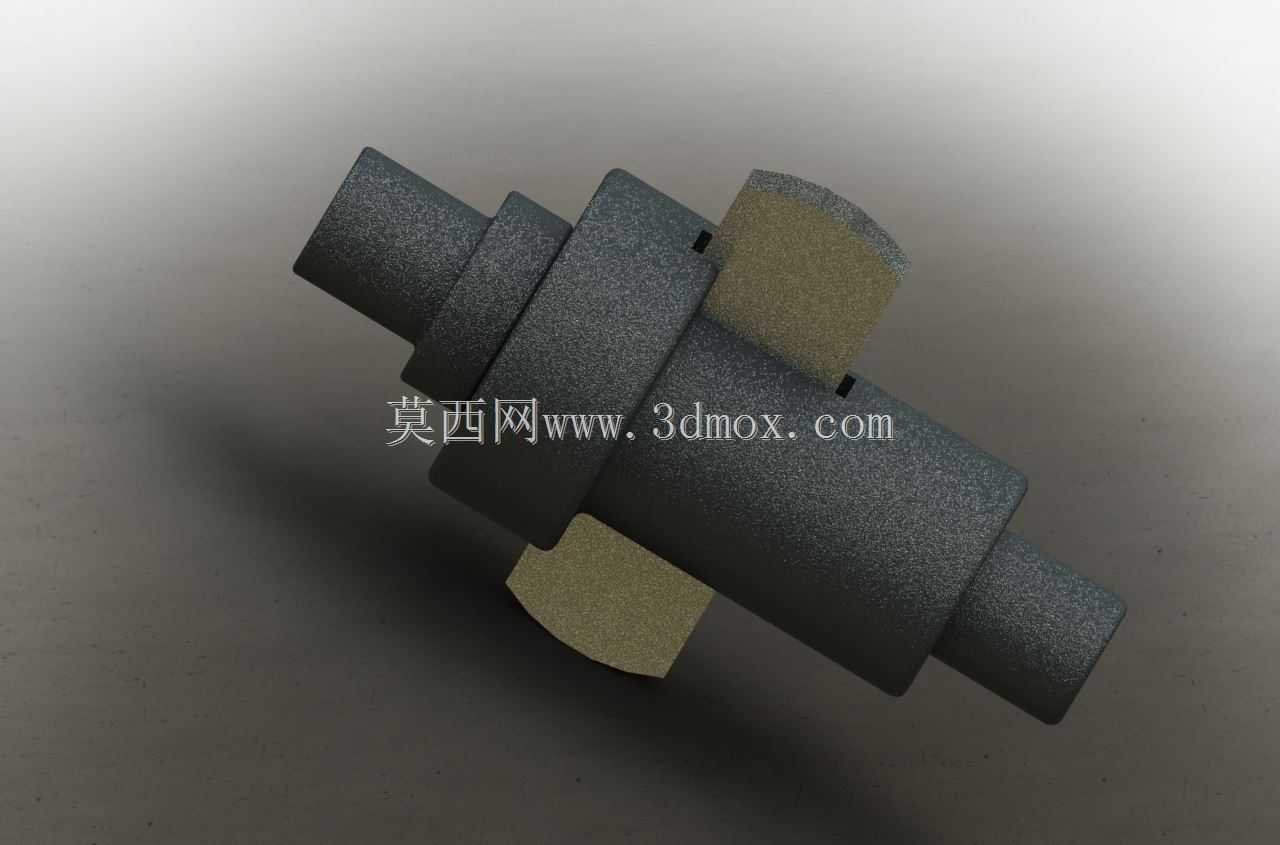

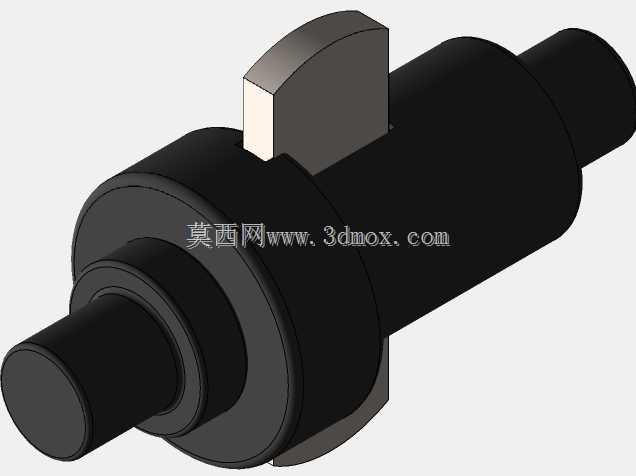

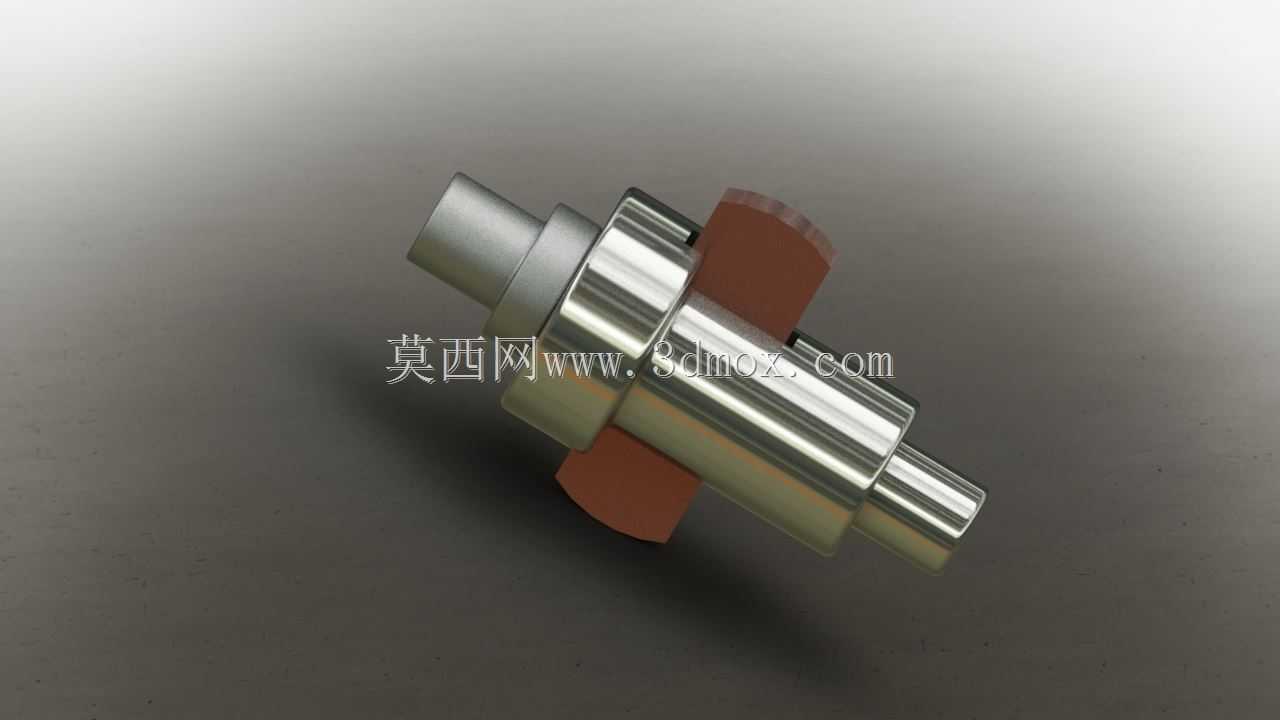

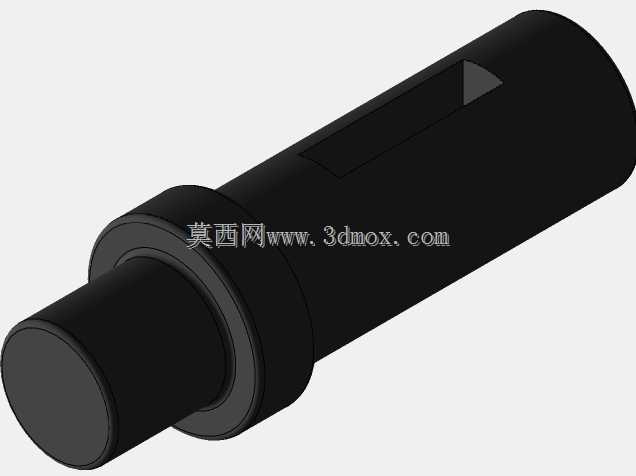

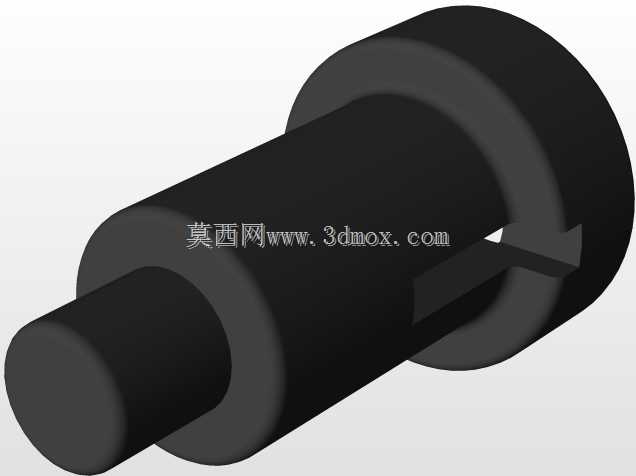

这类开口销接头常应用在中小载荷的轴系传动场景中，比如轻工输送线的辊筒连接、小型农机的动力传递节点、普通机床的辅助进给轴对接位置，用来实现两根轴段的快速装拆与周向扭矩传递，同时能在过载时通过开口销的剪切失效保护后端核心传动部件，避免齿轮、电机等成本更高的零件出现损坏。从结构设计来看，接头主体采用阶梯轴式构型，中间定位轴肩的直径大于两侧配合轴段，装配时轴肩端面直接贴合对接件的定位面，能精准控制轴向安装位置，不需要额外加装调整垫片就能保证轴系的轴向尺寸精度，两侧轴段的直径根据匹配的安装孔尺寸做了公差适配，过渡位置采用圆角处理，减少轴段变径处的应力集中，提升长期交变载荷下的疲劳强度。中间的开口销安装位做了对称铣扁处理，既给开口销留出了足够的安装避让空间，也能避免开口销安装后突出轴面，防止转动过程中剐蹭周边的机架或护罩，开口销穿过轴上的径向通孔后，尾部掰开贴紧轴面，就能实现可靠的轴向锁止，防止轴段在运转过程中出现轴向窜动脱出。在安装边界上，两侧配合轴段的长度根据常规对接件的轮毂厚度设计，保证装配后轴端不会超出轮毂端面过多，也不会因为插入深度不足导致配合面压溃，径向通孔的位置距离轴肩有足够的距离，避免开孔削弱轴肩位置的结构强度，整体回转体的同轴度公差控制在合理范围，高速转动时不会出现过大的径向跳动，减少运转过程中的振动和噪音。设计过程中优先考虑了装拆便捷性，不需要专用的拉马或加热工具，只需要用尖嘴钳掰开开口销尾部就能拔出销子，快速分离两根对接轴，在设备日常维护、易损件更换的时候能大幅缩短停机时间，同时开口销作为标准易损件，采购替换成本极低，不需要单独定制非标锁止件。接头的金属主体表面做了精车处理，配合面的粗糙度满足传动配合的要求，非配合面的光洁度也能避免积尘积垢，在多粉尘的车间环境下也能顺畅装拆，不会因为锈蚀或杂物卡滞导致拆卸困难。
