六角内螺纹紧固件三维结构设计

　　在各类机械结构的连接场景中，螺纹连接是应用频次最高的可拆卸连接形式之一，六角内螺纹螺母作为螺纹连接副的核心组成零件，承担着与外螺纹螺栓、螺柱配合，实现构件间夹紧固定、载荷传递的关键作用。从日常民用设备的装配到重型工业装备的搭建，这类紧固件的身影遍布结构连接的各个节点，小到消费电子内部的结构固定，大到工程机械、轨道交通装备的主体结构拼接，都需要依靠匹配精度达标的螺母来保障连接可靠性。

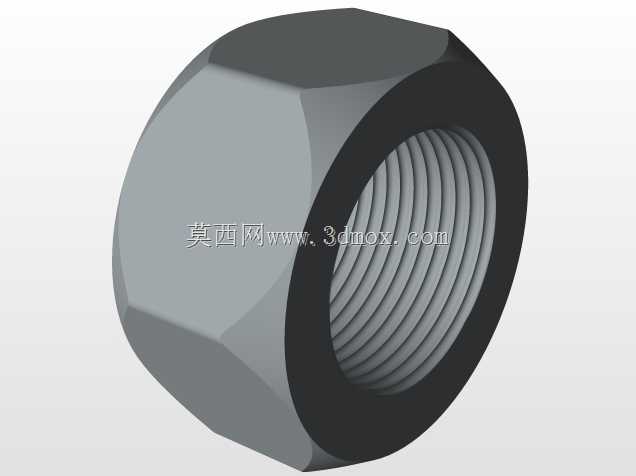

　　这款六角内螺纹螺母的设计，首先围绕通用安装场景的操作便利性展开，外轮廓采用正六棱柱结构，对应市面上标准开口扳手、套筒扳手的夹持尺寸，六个受力平面在拧紧过程中可以均匀承载扳手施加的扭矩，避免出现打滑、棱边磨损的问题，同时六方结构的外形在空间排布时，相比圆形结构更易控制安装朝向，在密集排布的螺栓组连接场景中，相邻螺母的扳手操作空间预留更易实现，不会出现圆形零件易跟转、夹持定位难的问题。

　　内螺纹部分的设计严格遵循普通公制螺纹的牙型规范，牙型角采用60度标准角度，牙顶与牙底设置了合理的圆弧过渡，既能够保证与对应外螺纹件的旋合顺畅，也能在螺纹受载时降低牙底的应力集中系数，避免长期受交变载荷时出现螺纹牙断裂的失效问题。螺纹的旋合长度按照标准厚螺母的参数设计，相比薄螺母拥有更多的啮合牙数，能够在承受较大轴向拉力时分散每一圈螺纹的承载压力，适配振动工况下的防松需求，减少螺纹滑牙、脱扣的失效概率。

　　从安装边界的角度考量，这款螺母的对边尺寸、对角尺寸均符合通用紧固件的尺寸公差要求，在设计配套安装孔位时，只需按照对应螺纹规格的标准安装间隙预留穿孔尺寸，即可保证螺母顺利穿过安装面完成锁紧；螺母的厚度尺寸经过优化，在保证足够螺纹旋合长度的前提下，尽可能压缩轴向占用空间，适配结构紧凑的安装场景，不会因为螺母厚度过大额外增加整体结构的轴向尺寸。螺母的两个端面均设计为平整的支撑面，表面粗糙度控制在合理范围内，锁紧时支撑面能够与被连接件表面均匀贴合，避免出现偏载导致的螺纹轴线倾斜，保障连接预紧力能够均匀施加在被接触面上。

　　在实际工程应用中，这类螺母的选型需要结合连接场景的载荷特性、环境介质来匹配对应的材质与表面处理，但从三维结构设计的层面，该模型完整还原了六角螺母的所有结构特征，包括外六方的棱边倒角、螺纹入口处的引导倒角，这些细节结构并非冗余设计：棱边倒角可以去除零件加工过程中产生的锐边毛刺，避免安装过程中划伤操作人员或被连接件表面；螺纹入口处的倒角则能够在旋合装配时起到引导作用，让外螺纹件能够快速对准内螺纹中心，减少螺纹错牙导致的牙型损伤，提升装配效率。

　　很多刚接触结构设计的工程师在做紧固件建模时，往往会忽略这些细节倒角，或是将螺纹部分简化为光孔加贴图的形式，实际上在做装配干涉检查、装配工艺仿真时，完整的螺纹结构、倒角特征能够更真实地模拟实际装配过程，比如在验证自动拧紧设备的送料、对位流程时，螺母端面与入口倒角的尺寸会直接影响送料轨道的设计、拧紧轴的对位精度，缺失这些特征的模型会导致仿真结果与实际生产出现偏差。另外，在做有限元受力分析时，完整的螺纹牙型结构能够更准确地模拟螺纹副的载荷分布，帮助工程师判断不同预紧力下的螺纹应力状态，为连接强度校核提供可靠的模型基础。

　　从结构通用性来看，这款六角螺母的结构属于最通用的紧固件形式，没有特殊的定制化结构，能够适配绝大多数常规螺纹连接场景，不管是用于静态的结构框架固定，还是有一定振动的运动部件连接，只要匹配对应强度等级的螺栓件，就能形成稳定可靠的连接副。建模过程中，螺纹部分采用螺旋扫描切除的方式生成真实的螺旋牙型，而非简化的装饰性纹理，能够支持后续的工程图生成、数控加工编程等下游工作，模型的所有尺寸均按照标准公制螺母的参数进行约束，修改规格时只需调整对应参数即可快速生成不同螺纹规格、不同尺寸等级的螺母模型，能够大幅提升结构设计过程中标准件选型建模的效率。
