270mm长型柜门连接铰链结构设计

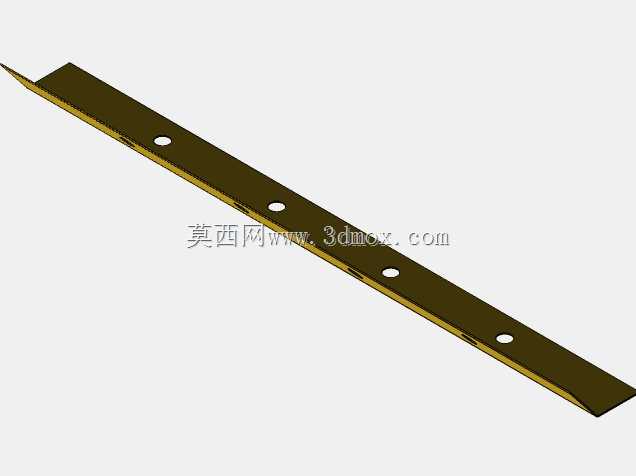

这款长尺寸铰链主要面向大尺寸柜门、设备检修门、重型箱柜的转动连接场景，区别于普通短款合页，270mm的长度设计能让门板开合时受力更均匀，避免大尺寸门板因单点受力出现变形、翘边的问题，在工业电气柜、大型储物柜体、非标设备防护门的结构设计中，这类长铰链的应用十分普遍。从结构设计来看，这款铰链采用长条式平直板身结构，板身沿长度方向均匀排布四个安装孔，孔位间距经过匹配常规柜体安装边距的测算，安装时可直接通过螺丝穿过孔位完成与门板、门框的固定，无需额外加工适配孔位，能有效减少现场安装的加工工作量。板身两端做了斜切收边处理，一方面能避免安装后板端尖锐边角剐蹭操作人员，另一方面也能在门板开合过程中减少与门框侧边的干涉，保证转动行程顺畅。设计这类长铰链时，首先要确认安装边界的适配性，270mm的总长度适配安装边宽度不小于30mm的门框与门板结构，安装孔的中心距沿板长方向均匀分布，保证每个固定点的受力载荷均匀分散，不会出现局部应力集中导致板身弯折的问题。板身采用等厚度钣金折弯成型的结构，转动配合部位沿板身长度方向连续设置，相比分段式合页，连续的转动配合结构能让门板开合时的同轴度更好，长时间使用也不会出现门板下垂、错位的问题。在实际设备应用中，这类长铰链常被用在高度超过1米的竖向柜门结构上，普通短合页仅在柜门上下端设置固定点的话，门板中部容易因自重向外鼓出，而通长设置的铰链能沿整个侧边给门板提供连续的支撑约束，保证门板与门框的贴合度，提升柜体的密封防护性能。建模过程中需要重点关注板身的平面度公差，以及转动配合部位的间隙控制，间隙过大会导致门板晃动，间隙过小则会出现开合卡滞的问题，安装孔的位置公差需要控制在合理范围内，避免现场安装时出现孔位错位无法装配的情况。另外板身的表面处理需要考虑使用场景的防腐需求，在潮湿、多粉尘的工业场景下，对应的表面处理工艺能提升铰链的使用寿命，减少后期维护更换的频率。
