船用声呐鱼群探测终端外观结构设计

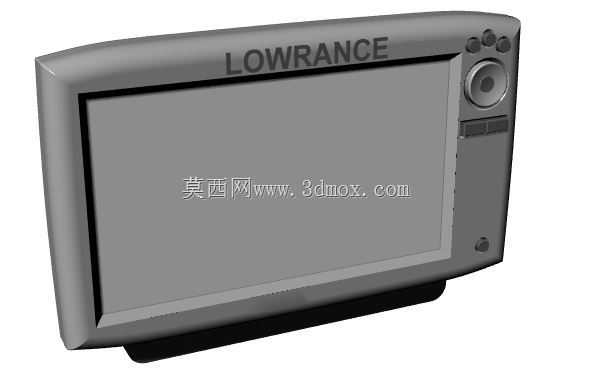

　　这款声呐鱼群探测终端的三维结构设计，核心围绕近海休闲垂钓、小型作业渔船的实际使用场景展开，建模过程中优先还原了设备在船舶驾驶舱、舷侧安装位的适配逻辑。从实际使用需求来看，这类探测设备需要在强光、高湿、存在船体振动的环境下长期工作，因此外观结构的设计首先考虑了操作区域的人机交互合理性：正面显示区域占比超过整机正面面积的七成，屏幕周边的物理按键全部集中在右侧区域，单手握持时拇指可覆盖所有操作按键与旋钮，无需双手配合即可完成增益调节、画面缩放、深度档位切换等高频操作，适配船舶行进过程中操作人员需要兼顾舵向、无法长时间分心操作设备的使用场景。

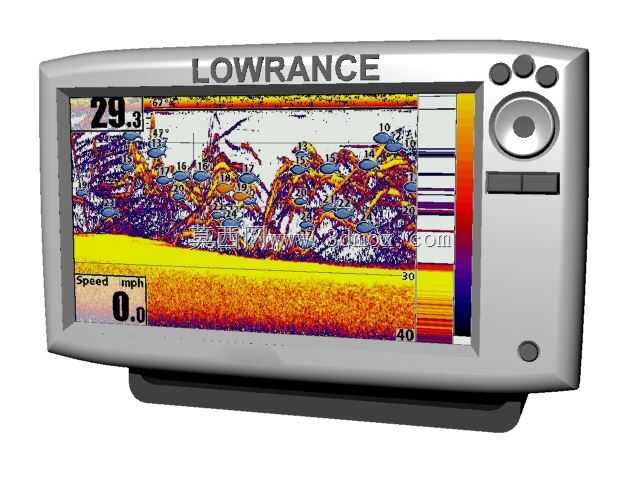

　　设备的功能逻辑围绕水下声呐回波的可视化呈现展开，屏幕显示区域的分层设计完全匹配实际探测的画面分区：顶部区域预留水深数值、水温数据的固定显示位，中部核心区域为声呐回波的彩色成像区，通过不同色阶区分水底结构、鱼群、悬浮障碍物的回波强度，底部区域固定显示航速、水深量程参数，建模时特意还原了屏幕周边的遮光唇边结构，避免海面强光直射屏幕产生反光，保证户外强光环境下操作人员可清晰识别回波画面。右侧的大尺寸旋钮为高频操作的菜单确认与缩放控件，旋钮周边的三个圆形小按键对应电源、增益切换、画面冻结功能，下方两个长条形按键为菜单翻页与返回控件，所有按键的凸起高度均控制在3mm以内，既保证盲操作时的触感反馈，也避免船舶晃动时衣物剐蹭误触按键。

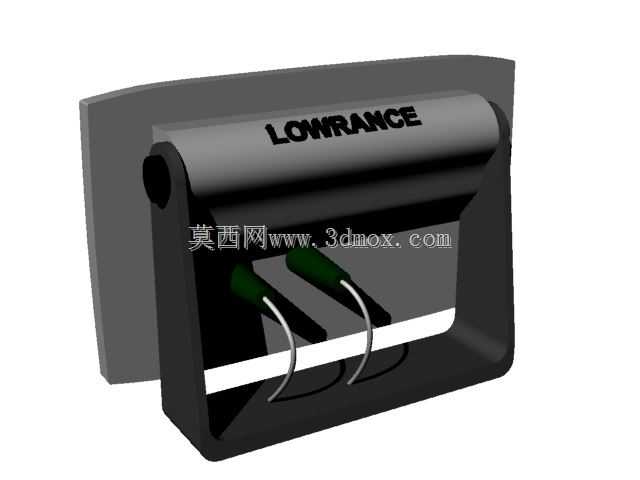

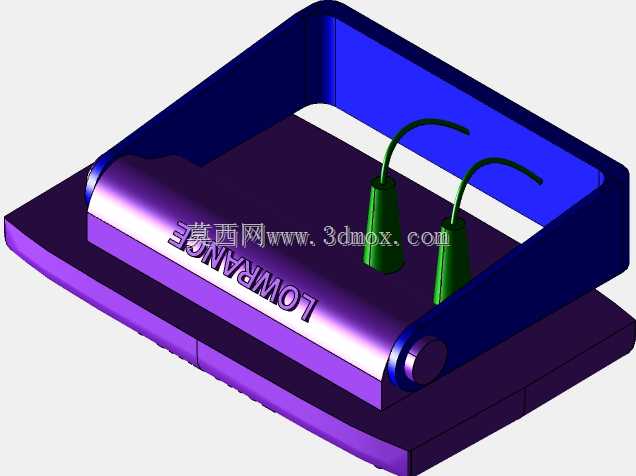

　　从安装边界的设计来看，整机采用一体化注塑外壳的结构思路，背部预留通用的万向支架安装孔位，孔位间距匹配市面主流船用电子设备的支架标准，可直接适配现有船舶驾驶台的固定支架，无需额外打孔改装。设备的整体厚度控制在60mm以内，安装后不会过多占用驾驶台的操作空间，屏幕的俯仰角度调节范围覆盖0到60度，适配站立操作、坐姿操作时的不同视线高度。外壳的边角全部做R8以上的圆角过渡，避免船舶颠簸时人员磕碰受伤，外壳接缝处预留防水胶圈的安装槽位，可实现正面防泼溅的防护等级，适配近海作业时海浪溅水、雨天露天使用的工况。

　　建模过程中对设备的内部空间预留也做了对应还原：屏幕后方的腔体预留显示驱动板、声呐信号处理模块的安装空间，右侧按键区域预留按键板、旋钮编码器的安装位，底部预留线缆出口的防水接头位置，出线方向朝向设备下方，避免雨水顺着线缆流入设备内部。设备底部的底座部分做了加厚处理，既可以提升整机放置在台面上的稳定性，也可内置配重块降低设备重心，进一步提升船舶晃动时的安装稳定性。从结构细节来看，屏幕表面的保护罩采用略微内凹的设计，避免擦拭屏幕时刮花显示区域，按键表面做防滑纹理处理，沾有水渍时也可准确操作，旋钮的阻尼感在建模时通过结构配合间隙做了对应体现，转动时的段落感适配参数调节时的操作反馈需求，不会因为船体振动导致旋钮自行偏移参数档位。

　　这类探测设备的实际使用中，操作人员往往需要快速识别鱼群位置、判断水底结构是岩石还是淤泥，因此屏幕的色彩显示分区建模完全匹配实际声呐设备的色阶逻辑，从浅到深的色带对应回波强度从弱到强，建模时特意还原了屏幕侧边的深度刻度标识，方便操作人员直接读取鱼群所在的水深位置，无需额外切换参数页面。设备的整体外观采用浅灰色的工程塑料质感，避免深色外壳在阳光下长时间暴晒导致内部温度过高，影响电子元件的工作稳定性，外壳表面做细磨砂处理，沾有海水、鱼饵污渍时可直接擦拭清理，不会残留明显痕迹。
