菱形电缆扎带固定安装座结构设计

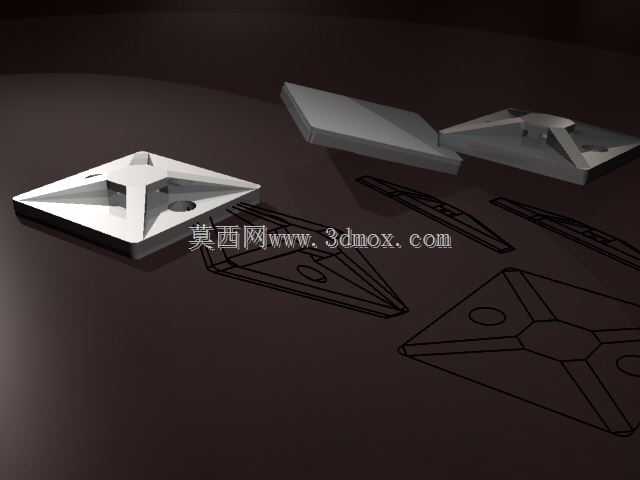

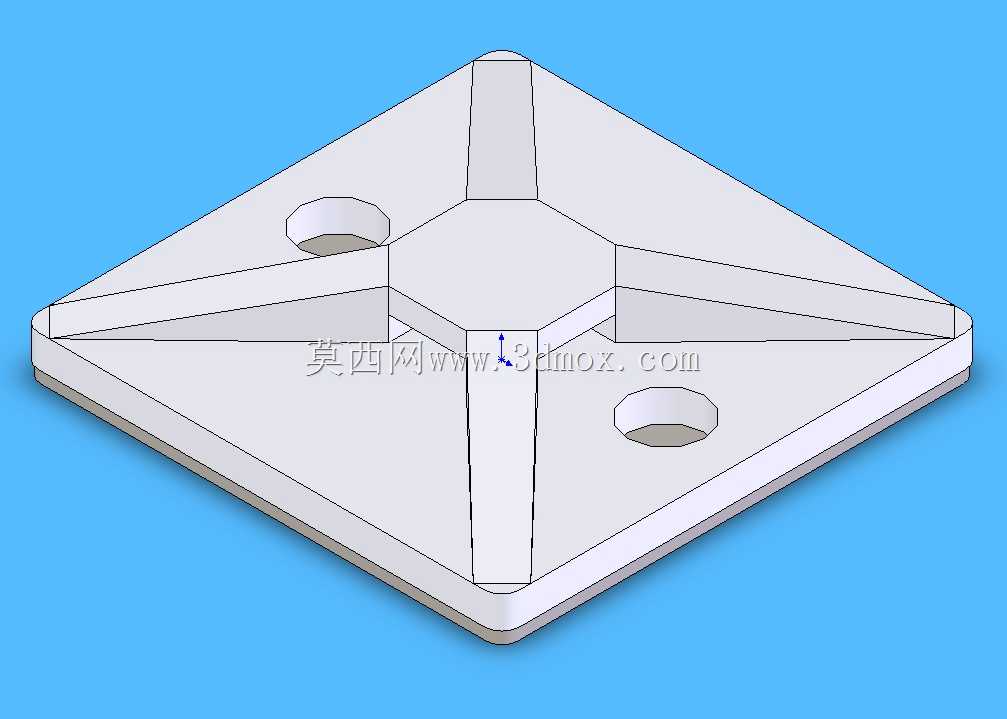

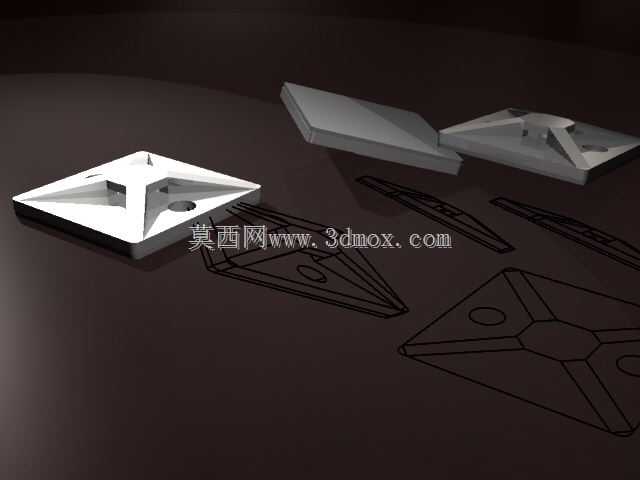

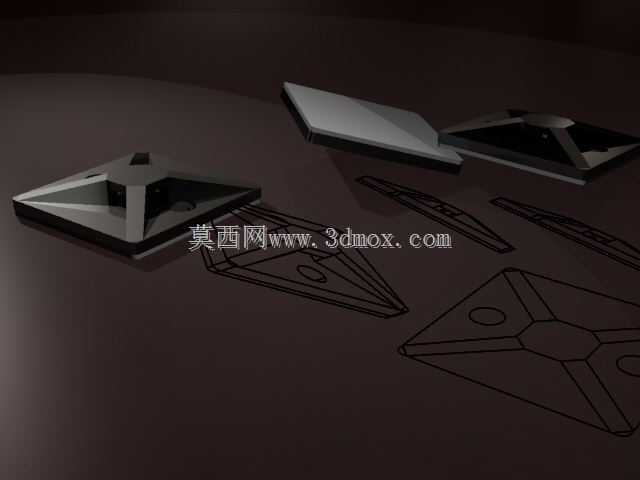

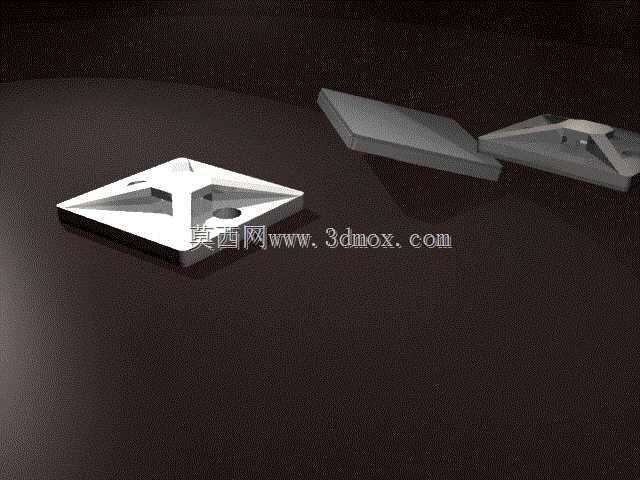

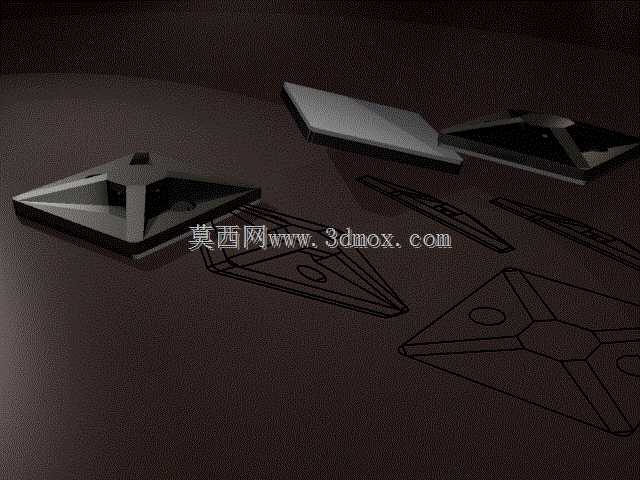

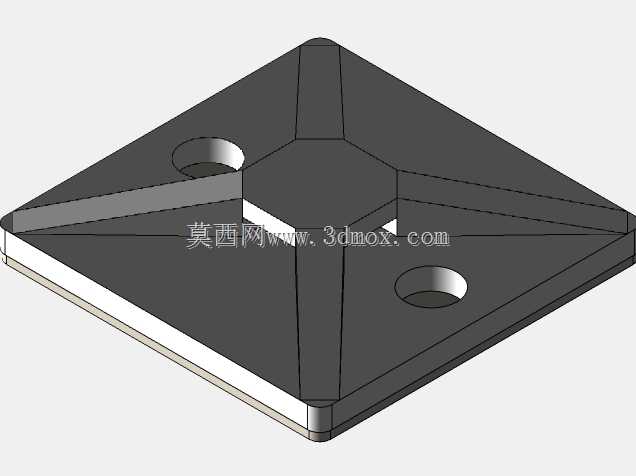

在电气柜布线、设备外围走线、通讯基站线缆整理这类场景里，线缆的有序固定直接决定了后期运维的便捷度，也能避免线缆晃动拉扯导致的接头松脱、绝缘层磨损问题，这款菱形结构的扎带安装座，就是针对这类布线场景设计的基础固定配件。从实际安装边界来看，整体采用菱形薄座结构，四个角做了圆弧过渡处理，避免安装后锐边割伤线缆绝缘层，对角设置的两个沉头安装孔，适配常用的自攻螺丝或者膨胀螺栓，安装时可以根据布线走向灵活调整固定方向，不需要刻意对齐孔位方向，适配墙面、设备钣金面、型材槽面等多种安装基面，沉孔设计可以让螺丝头部完全埋入座体，不会凸起剐蹭经过的线缆。座体中心的十字交叉筋条是核心的受力结构，一方面将扎带穿过的中心区域与四个安装角做刚性连接，分散扎带捆扎线缆后的拉扯力，避免长期受力下座体中心开裂，另一方面筋条凸起的高度刚好形成扎带的限位槽，捆扎时扎带可以卡在筋条形成的十字槽内，不会沿着座体表面滑动偏移，保证线缆固定位置的精准度。设计时没有采用常见的方形或者圆形底座，而是选择菱形结构，主要是考虑到狭窄布线空间内的安装需求，菱形的对角长度比同安装孔距的方形座占用的横向空间更小，在设备边角、型材拼接缝隙这类狭窄位置也能顺利固定，同时四个斜边的导向结构，能让安装时的对位更方便，不需要反复调整座体角度。座体的厚度控制在兼顾强度与轻量化的区间，边缘做了薄边过渡，既不会因为座体过厚导致线缆与安装基面之间留出过大间隙，也能保证捆扎多根线缆时的结构强度，不会出现座体弯曲变形的情况。实际使用时，只需要先将底座通过两个安装孔固定在预设位置，再将尼龙扎带穿过中心的十字槽区域，套住需要整理的线缆束后收紧即可，筋条的存在可以避免扎带收紧时直接勒在座体平面上，减少扎带的磨损，也能让捆扎的受力更均匀，不会出现单根线缆被过度挤压的情况。针对户外或者设备内部的震动场景，座体的加强筋从中心一直延伸到四个角的安装孔位置，形成完整的力传导路径，即使设备运行时产生持续震动，扎带的拉力也能通过筋条均匀分散到两个安装孔上，不会出现固定点松动、座体断裂的问题，适配大部分工业场景下的线缆固定需求。
