造纸机配套导向绳轮结构设计

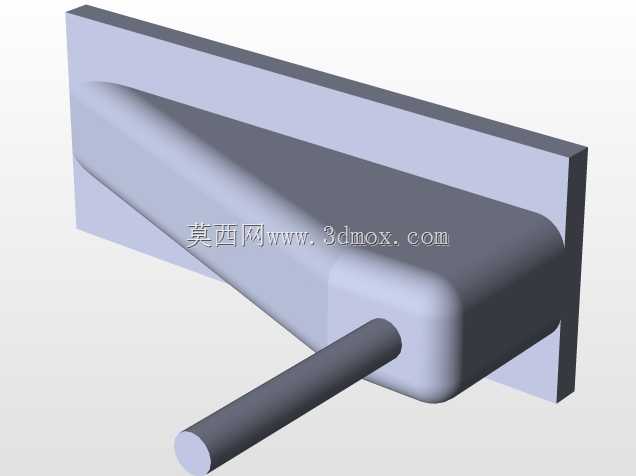

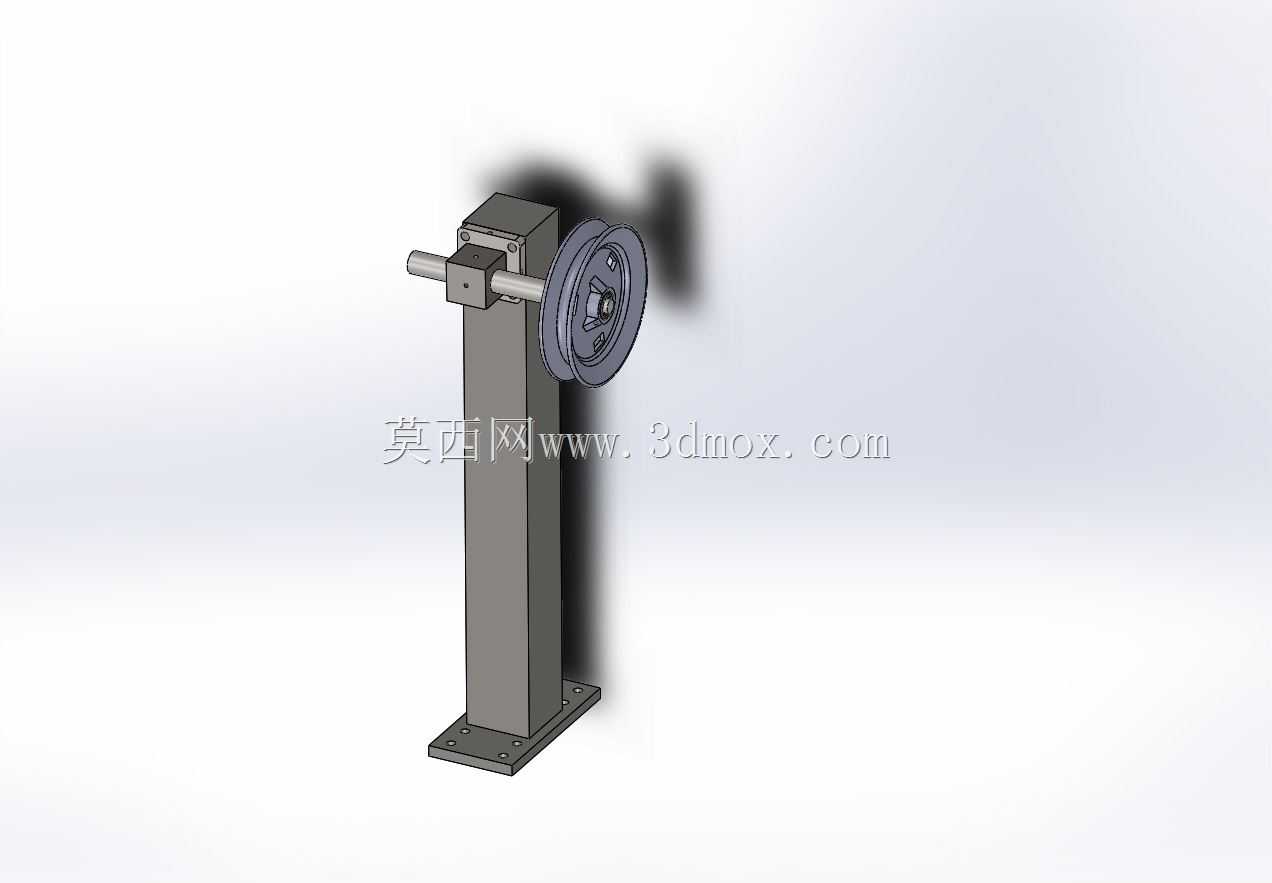

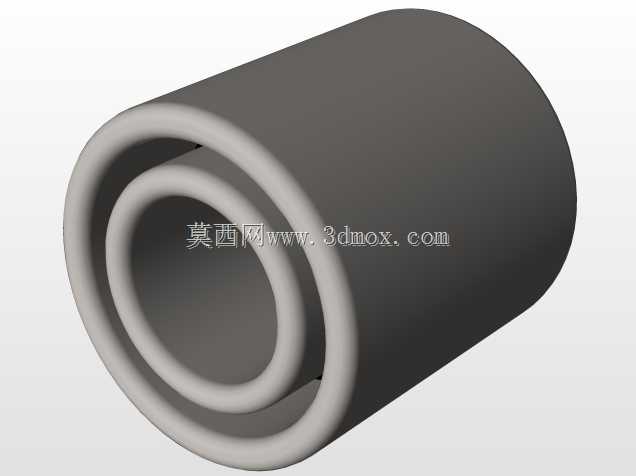

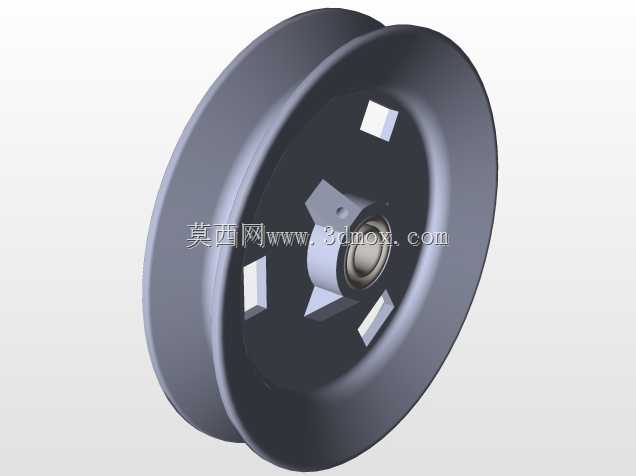

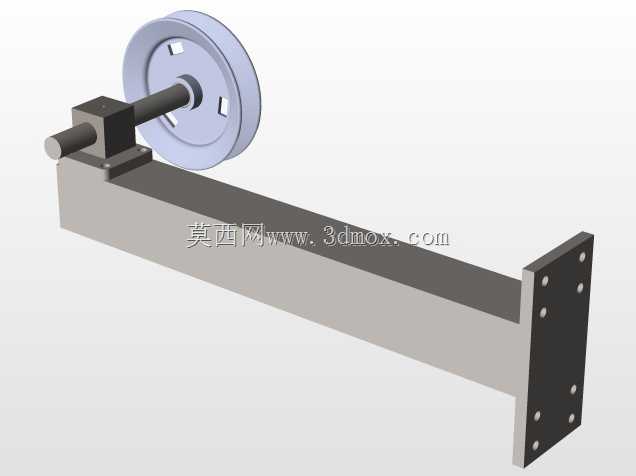

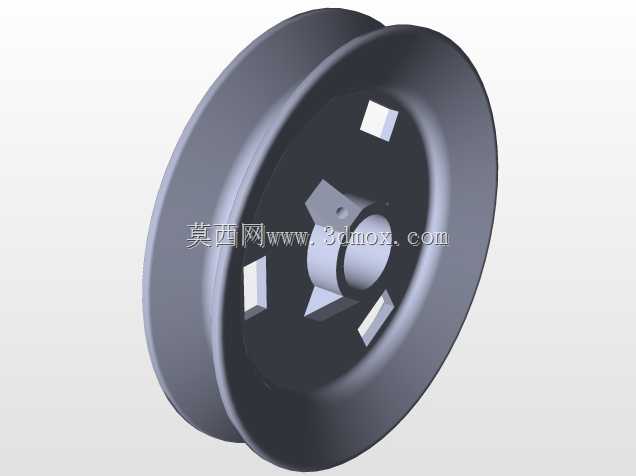

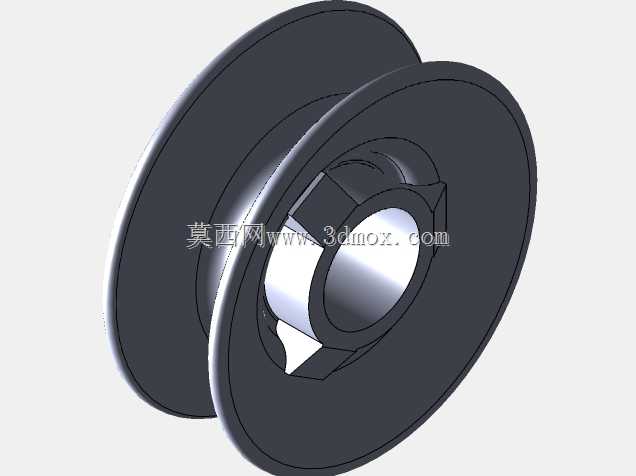

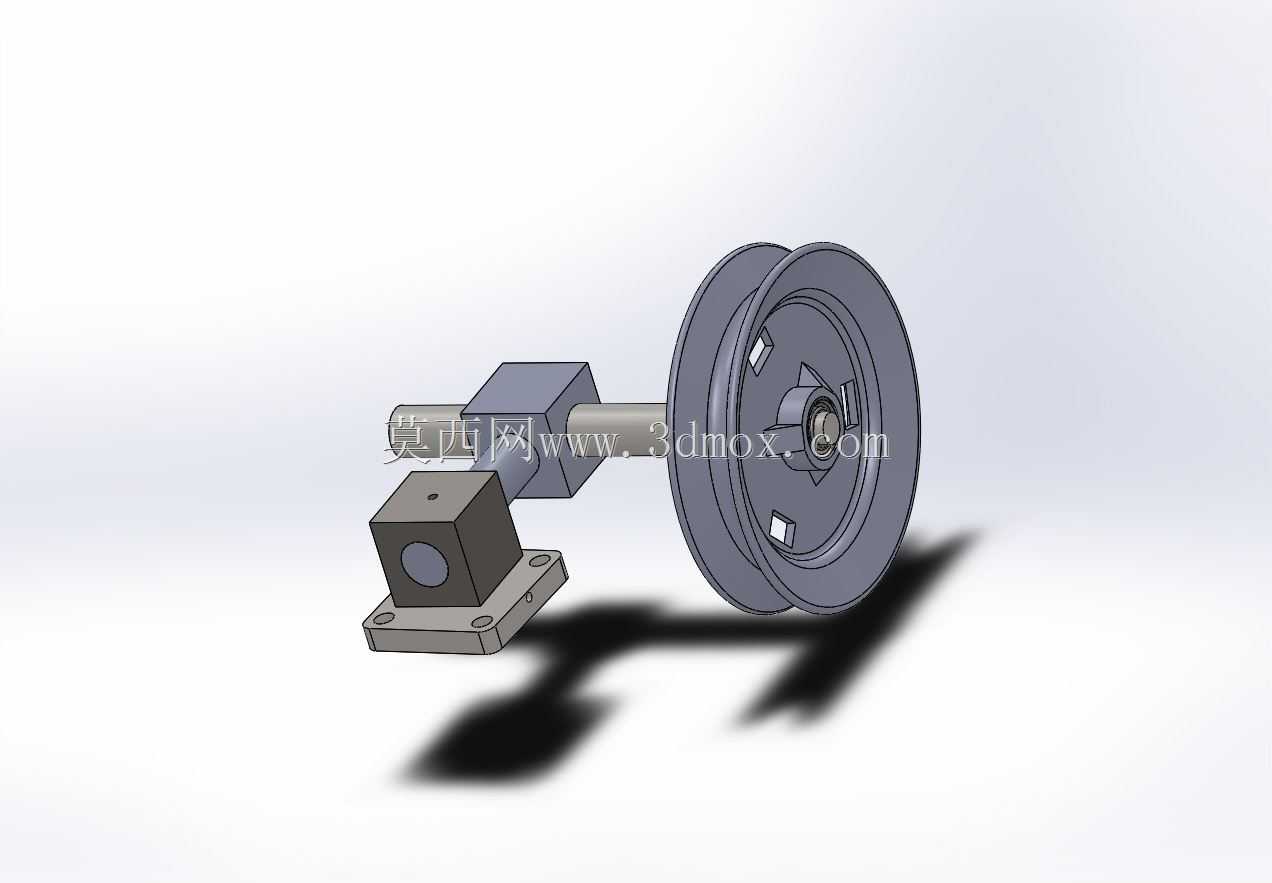

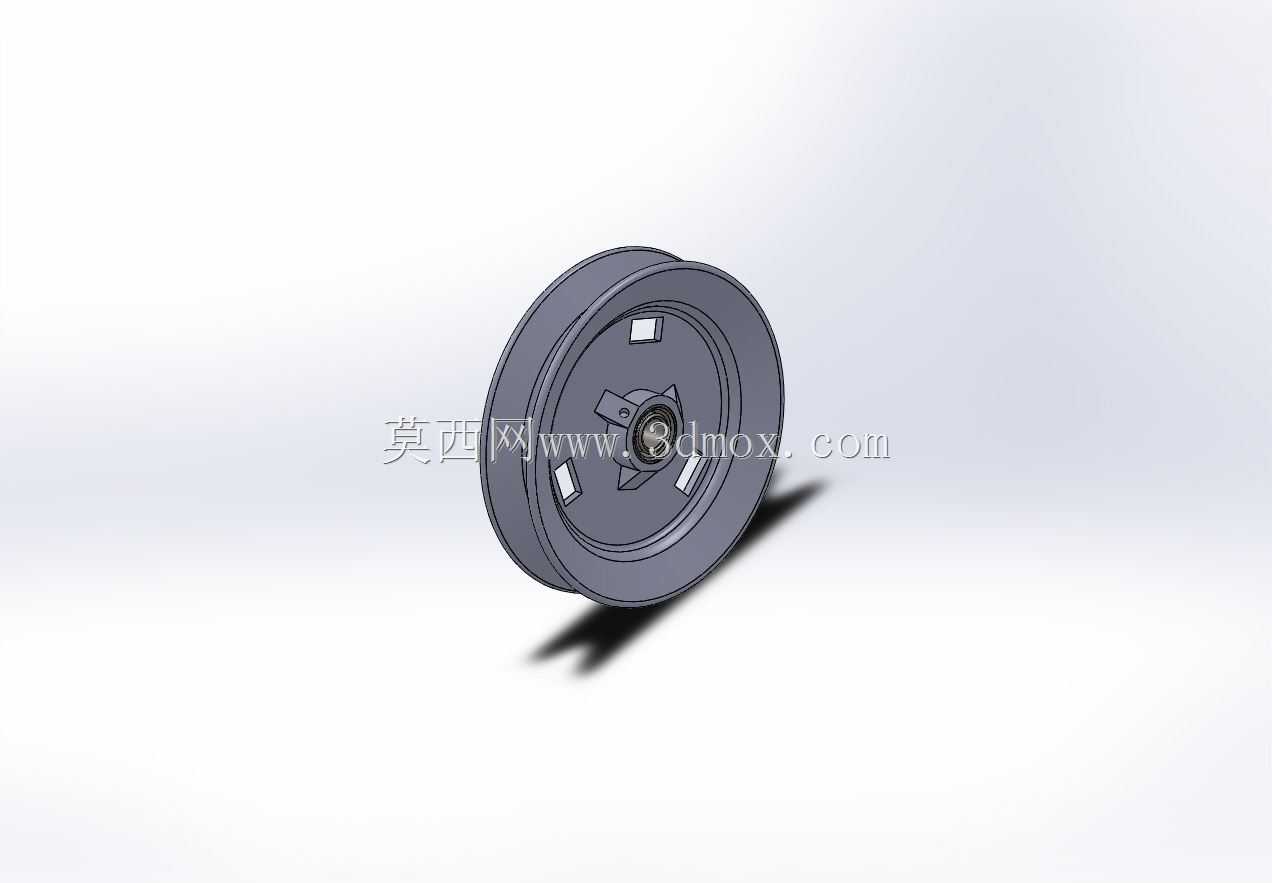

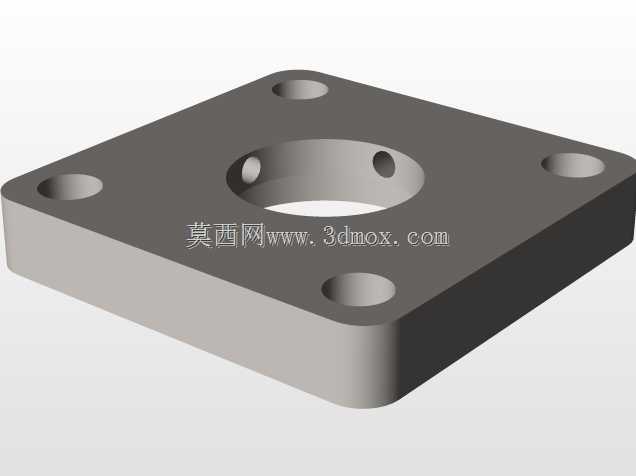

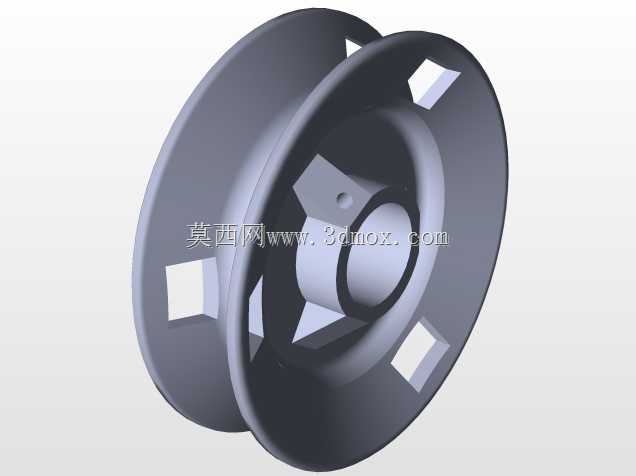

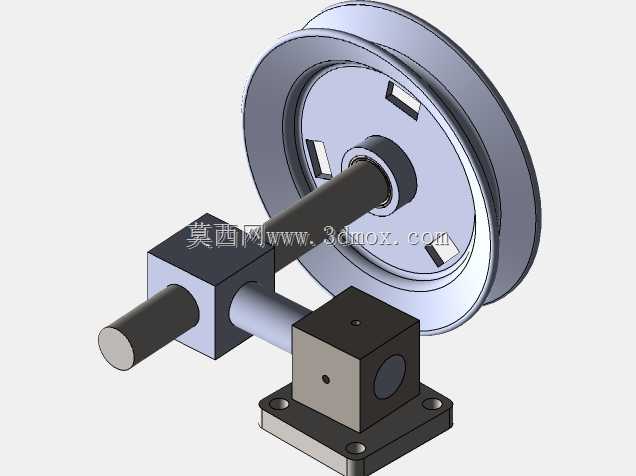

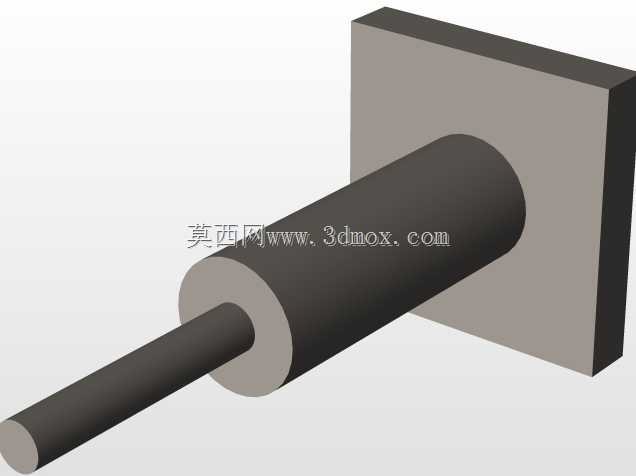

该绳轮主要应用于造纸生产线的干网、毛布张紧与导向工位，也可适配同类需要钢丝绳往复牵引的工业设备场景，承担绳索转向、张紧力传导的核心作用，避免绳索在长距离牵引过程中出现跑偏、过度磨损的问题。从结构设计来看，轮体采用单槽深缘结构，轮槽弧度匹配工业用钢丝绳的公称直径，槽底做了圆弧过渡处理，能有效降低绳索与轮体接触位置的接触应力，减少长期运行过程中钢丝绳的断丝风险，轮缘两侧的挡边高度经过核算，可保证绳索在设备启停、张力波动的工况下不会从轮槽内脱出。配套的安装支座采用分体式方块结构，支座与安装基础的连接面设置了定位销孔与螺栓过孔，可实现快速定位安装，支座与轮轴的连接位置设置了方形嵌装槽，能限制轮轴的周向转动，避免运行过程中轮轴跟转带来的磨损。轮体与轴之间预留了轴承安装位，可适配标准深沟球轴承，保证轮体转动的顺畅度，降低牵引过程中的摩擦阻力。设计过程中优先考虑了安装边界的适配性，轮体的轴向宽度、支座的安装孔距都参考了现有造纸设备的安装空间尺寸，可直接替换同规格的老旧绳轮部件，不需要对原有设备的安装基座做额外改造。轮体的支撑轴采用台阶轴设计，不同轴段的直径差可实现轴承、轮体、支座的轴向定位，轴端设置的卡槽可安装轴用挡圈，防止运行过程中部件出现轴向窜动。在绳索牵引的工况下，该绳轮可承受稳定的径向载荷，轮槽表面做了硬化处理，能适应造纸车间高湿、有少量纸尘的工作环境，长期运行不会出现轮槽过度磨损失圆的问题。支座的连接面做了平面度处理，安装后可保证轮轴的水平度，避免轮体偏载导致的绳索偏磨、轴承过早损坏的问题。整体结构没有冗余设计，所有部件都采用标准件与机加工件组合的形式，后期维护时可快速更换轴承、轮体等易损部件，不需要整体替换整个组件，能降低设备的运维成本。
