工业级通用运动控制设备结构设计

这类通用控制设备主要面向产线工位级分布式控制场景，可独立完成小型工位的逻辑运算、IO信号采集与执行机构驱动，也可作为从站接入整线主控系统，承担末端信号中转与实时控制任务，在3C装配、包装分拣、小型专机改造场景中应用广泛，能替代传统分立继电器组与简易PLC组合，缩减柜内布线工作量，提升工位控制响应速度。

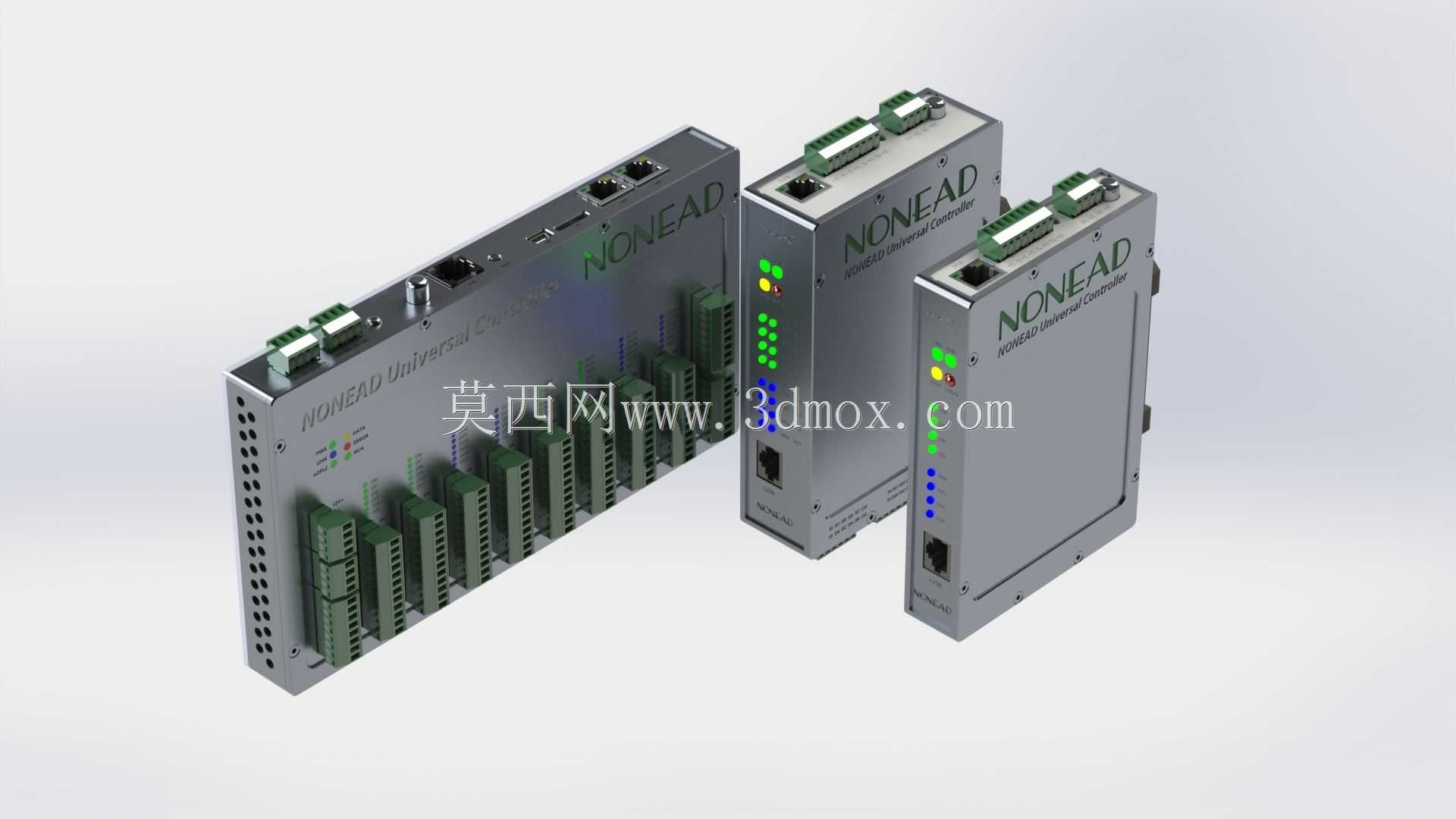

从功能配置来看，该系列控制设备覆盖多类IO规格，包含数字量输入输出通道、模拟量采集与输出通道，可直接对接现场的光电传感器、磁性开关、电磁阀、比例阀等现场器件，无需额外加装信号转换模块；同时集成以太网、CAN、RS485等多类通讯接口，支持主流工业通讯协议，可实现与上位机、触摸屏、伺服驱动器、视觉系统的实时数据交互，部分型号预留扩展接口，可根据工位需求叠加功能模块，适配不同复杂度的控制需求。

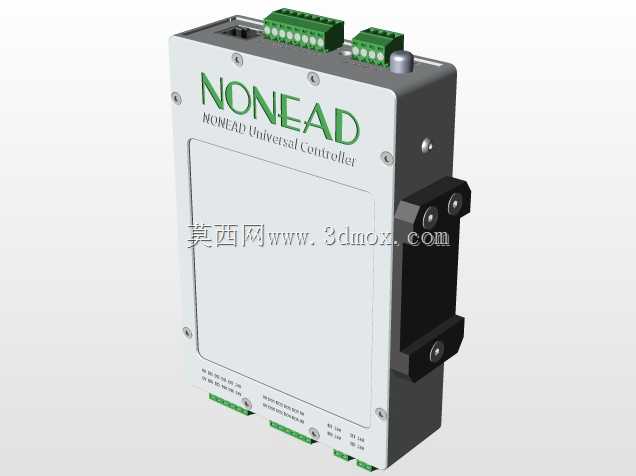

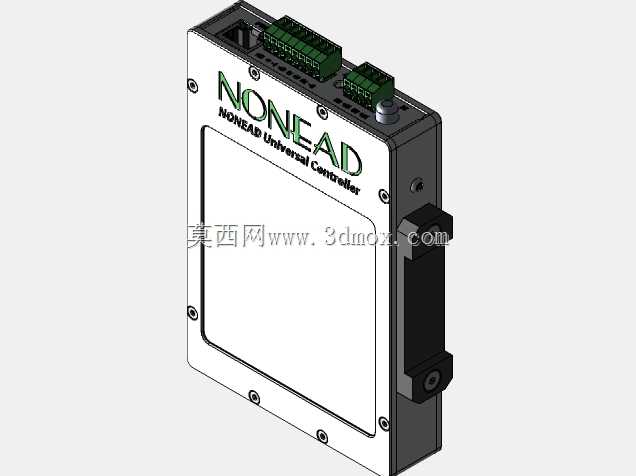

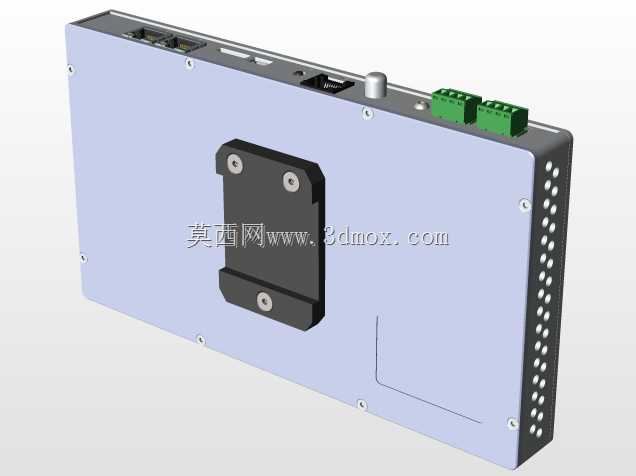

结构设计上采用一体化金属壳体，兼顾电磁屏蔽与散热需求，壳体表面做导电氧化处理，可抵御工业现场的电磁干扰，保证复杂工况下运行稳定性。壳体两侧预留标准DIN导轨安装卡扣，可直接卡装在电控柜标准导轨上，无需额外打孔固定，单台设备宽度适配常规柜内安装间距，多台并排安装时不会出现接口干涉，接线端子采用插拔式绿色端子排，端子带防松卡扣，现场接线与后期维护更换时无需重新压接线路，可大幅缩短设备调试与故障排查时间。

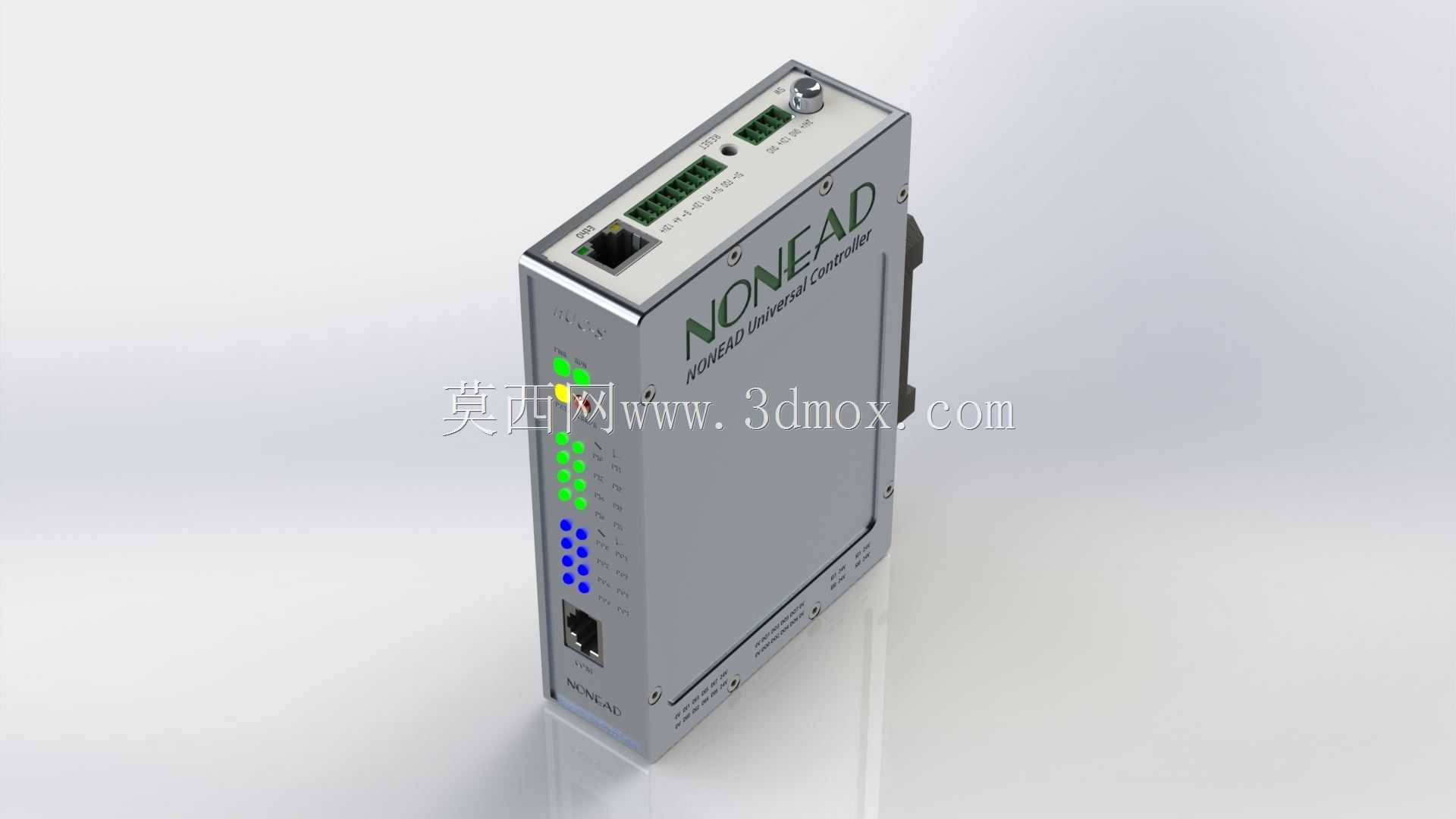

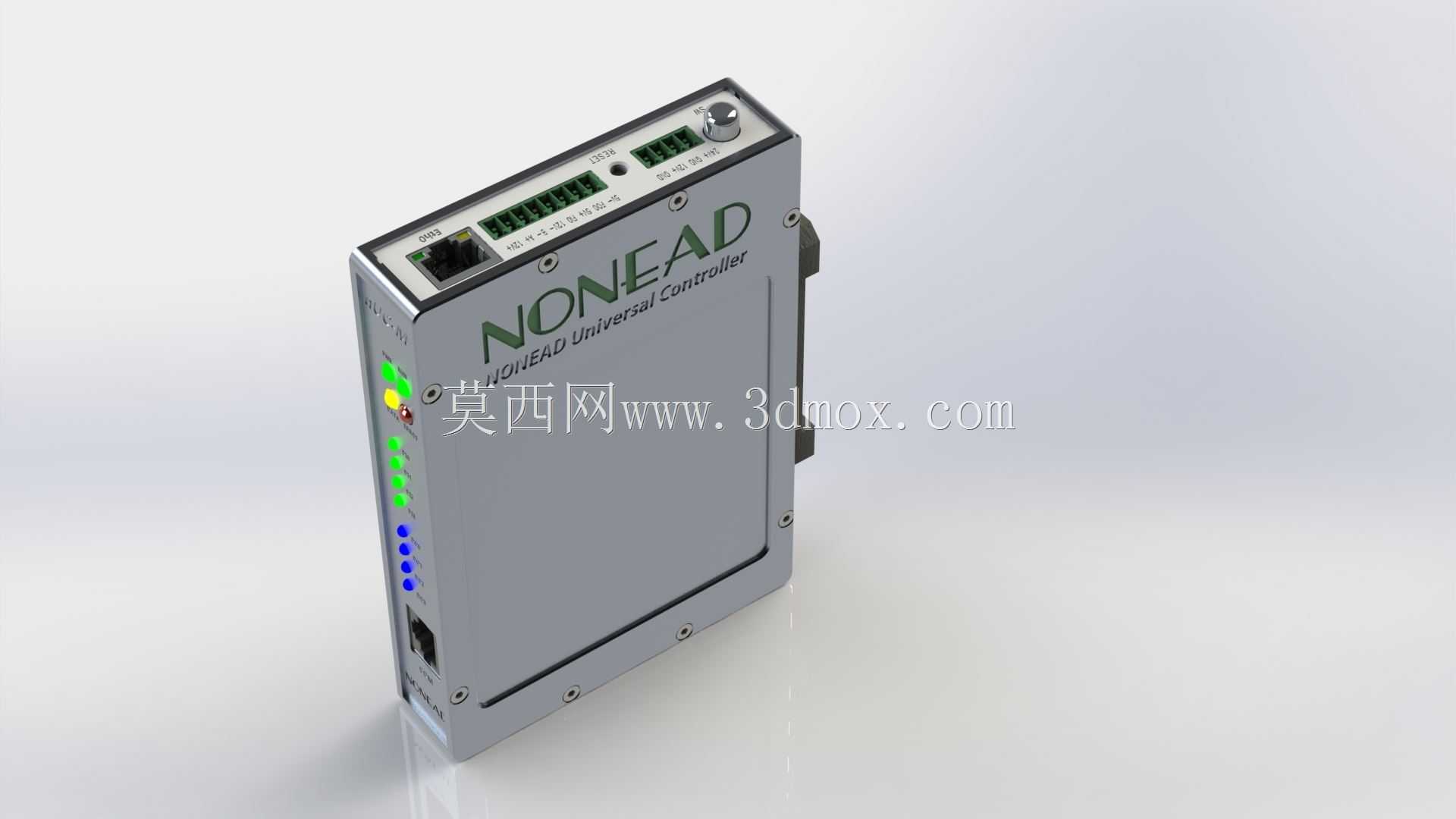

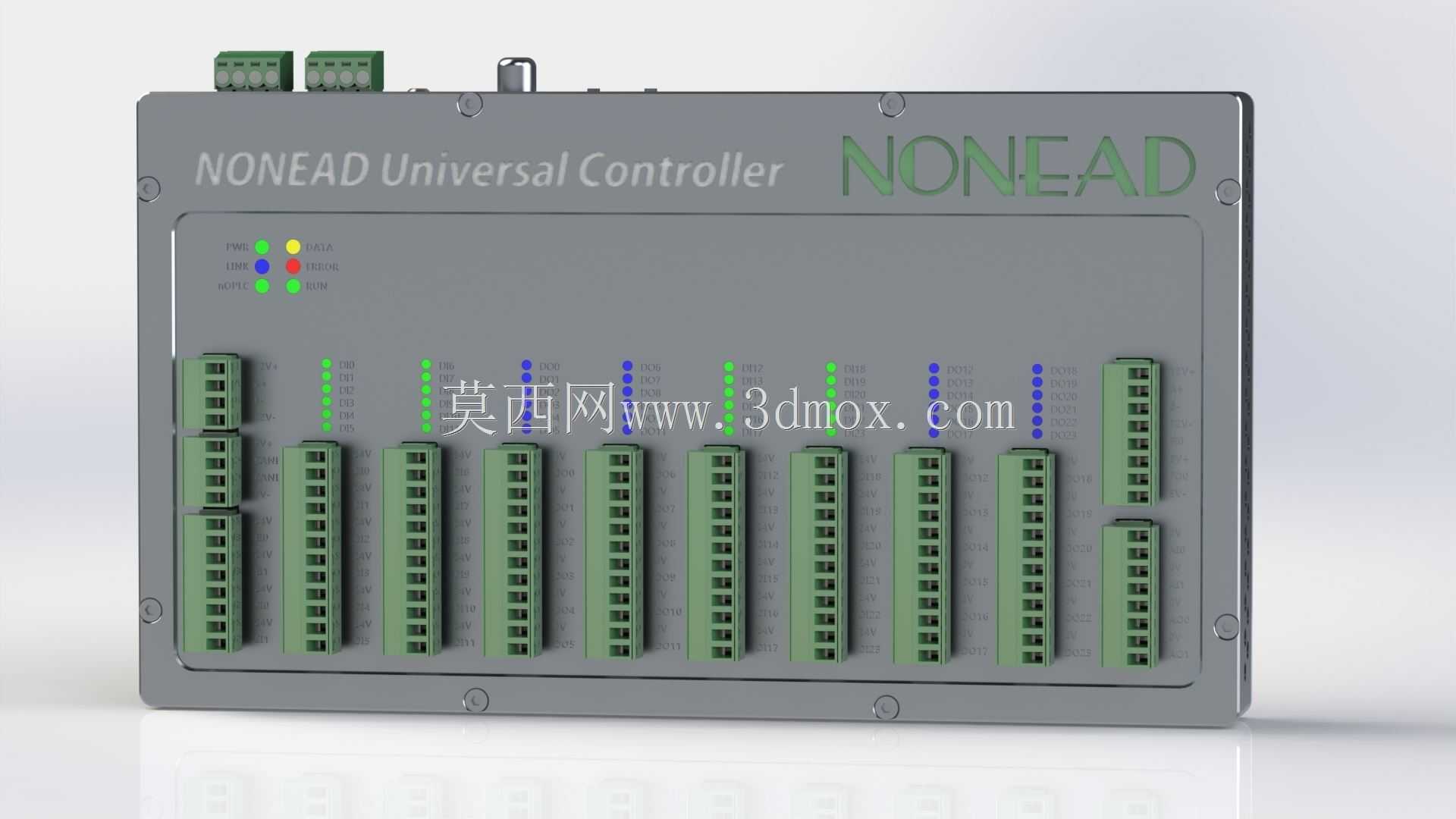

壳体正面设置多组状态指示灯，对应电源、通讯、各通道运行状态，现场运维人员无需连接上位机即可直观判断设备运行状态，快速定位通道故障。接口布局采用强弱电分离设计，电源接口与通讯接口分置壳体两侧，IO端子按信号类型分区排布，减少柜内布线时的信号串扰风险。壳体边角做圆弧过渡处理，避免安装调试过程中剐蹭线路与操作人员，底部预留接地端子，可直接接入柜内接地排，满足工业设备电气安全规范要求。建模过程中严格还原了壳体的安装孔位、端子间距、接口插拔空间，可直接用于电控柜布局布线仿真，提前验证柜内安装间隙，避免实际装配时出现器件干涉、接线空间不足的问题。
