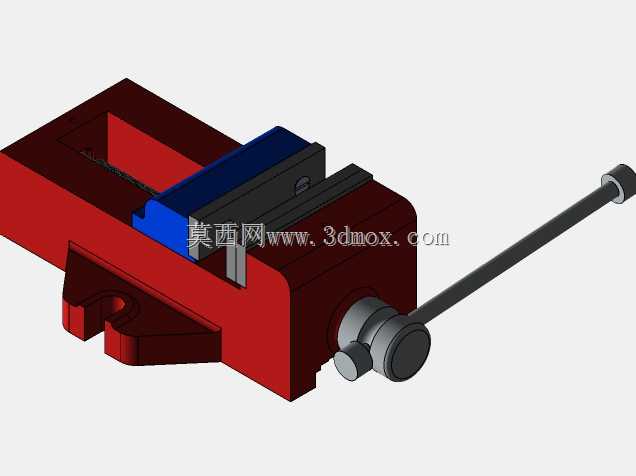

机用固定式虎钳三维结构设计

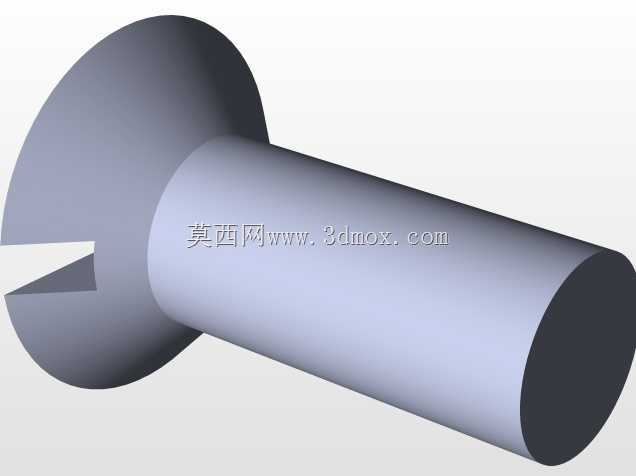

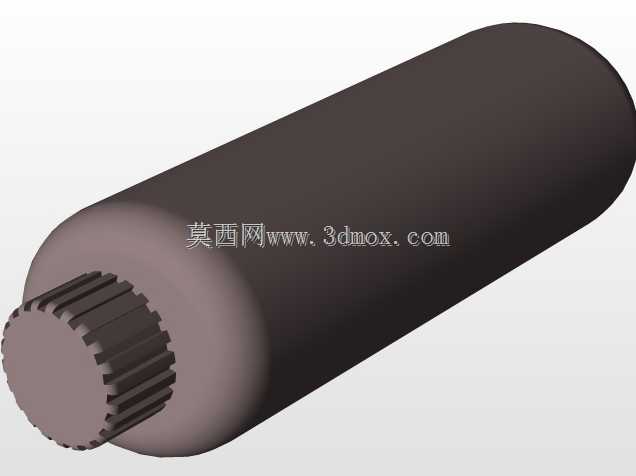

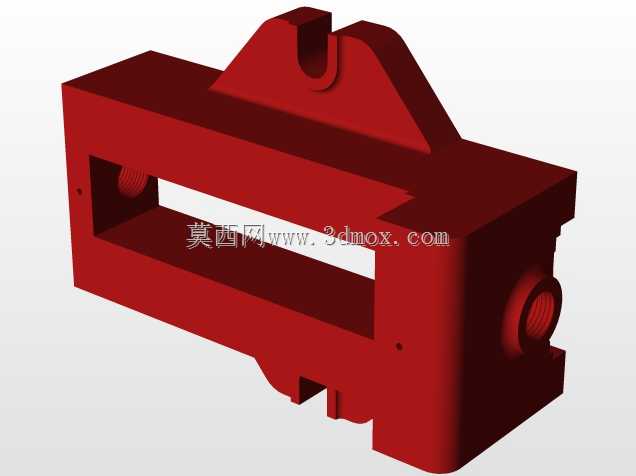

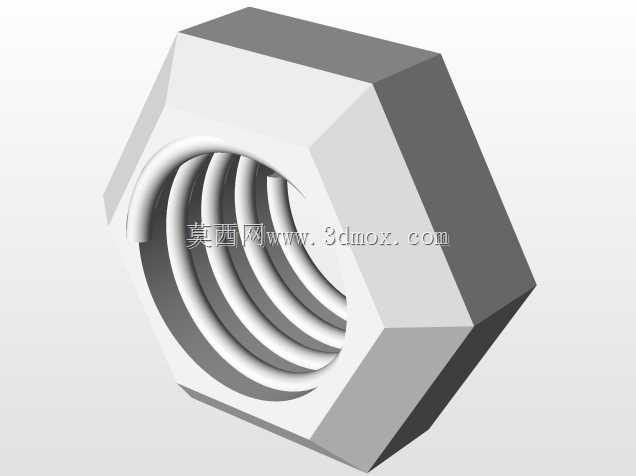

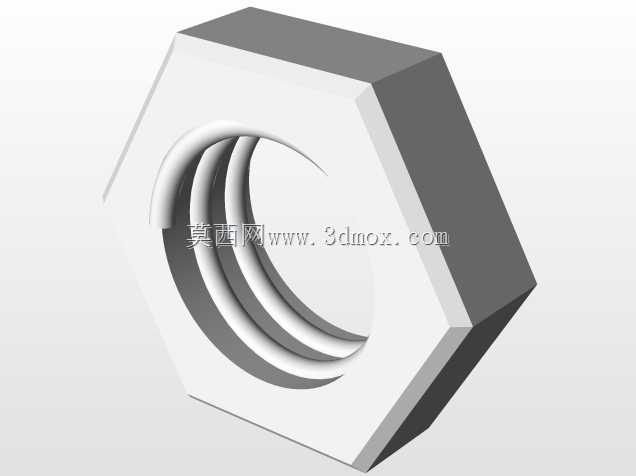

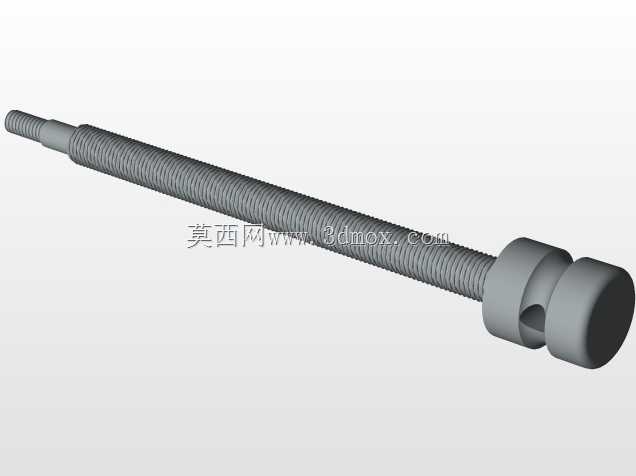

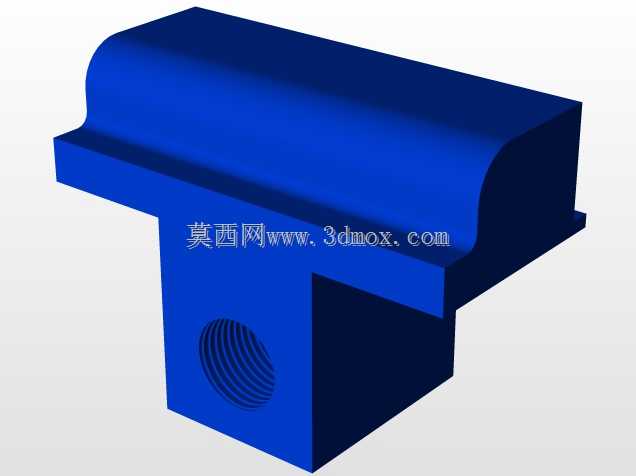

车间里做机加工、钳工修配的场景里，这类机用虎钳是工作台面出镜率最高的工装之一，不管是普通铣床、钻床的工位配套，还是钳工台的日常装配、锉削、划线作业，都靠它完成工件的牢靠固定，避免加工过程中工件位移导致的尺寸超差、崩刀甚至安全隐患。这款虎钳采用固定底座式结构设计，底座预留的安装孔位可直接通过T型螺栓配合压板固定在机床工作台或者钳工台的T型槽上，安装边界完全适配常规中小型机床的工作台槽距，整体外形尺寸控制在中小规格区间，既可以满足长度200mm以内常规工件的装夹需求，也不会占用过多工作台操作空间。从功能结构来看，它的核心夹紧单元采用丝杠副传动，转动外置的加长手柄即可带动活动钳身沿固定钳身的导轨面做直线往复运动，导轨采用矩形截面设计，配合间隙可通过钳身侧面的调节塞铁进行微调，长期使用出现磨损后也能快速调整恢复导向精度，避免活动钳身上翘、歪斜导致的装夹垂直度偏差。钳口部位设计有可更换的齿形钳口板，通过内六角螺钉固定在钳身安装面上，齿形结构可以增大与工件表面的摩擦力，装夹毛坯件时能提供足够的夹紧力防止打滑，加工表面精度要求高的工件时，也可以快速更换为软质钳口板，避免夹伤工件已加工表面。设计过程中重点考量了受力分布的合理性，固定钳身作为核心承载件，整体采用箱型结构设计，丝杠安装位与钳身主体做了加强筋过渡，承受大夹紧力时不会出现钳身张口变形的问题；丝杠末端采用推力轴承承载轴向夹紧力，转动手柄时的阻尼感均匀，不会出现卡滞、咬死的情况，即使长时间承受大负载夹紧，松开时也不会因为丝杠变形导致操作费力。日常使用时，它的夹紧行程覆盖了常规加工件的尺寸范围，不需要频繁调整钳口初始位置，活动钳身的行程限位结构可以避免操作时丝杠旋出脱离钳身，减少日常维护的工作量。对于三维建模从业者来说，这个模型完整还原了虎钳各零件的装配关系，从钳身的铸造圆角、导轨的配合公差带，到丝杠的螺纹参数、钳口板的齿形角度都做了准确还原，既可以作为工装夹具设计的参考案例，也可以用于机床配套工装的装配模拟，验证工位布局的合理性。
