手持角向磨光机外观结构三维设计

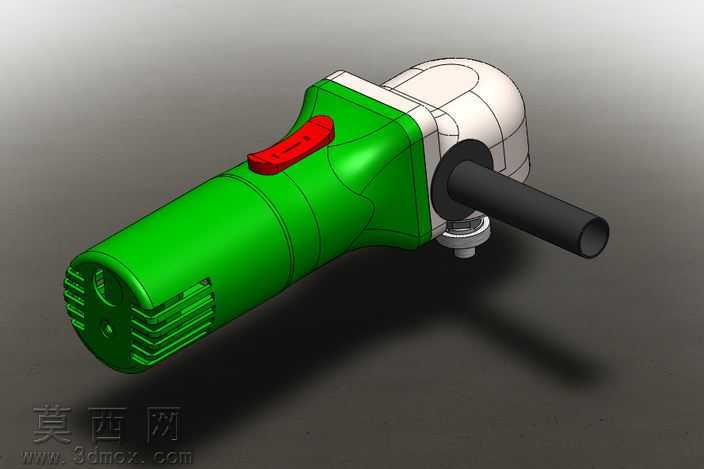

本作品为手持角向磨光机的三维数字化模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先从人体工学握持逻辑出发构建主体手柄的基础曲面，通过多段样条曲线拟合手柄的收腰弧度，确保握持区域的曲面过渡贴合手掌自然弯曲形态，避免生硬棱角带来的握持不适感。机身主体外壳拆分为前后两个装配模块，前半段为齿轮传动仓的包覆壳体，采用半透明线框与实体结合的展示方式，清晰呈现内部传动结构的容纳空间布局，后半段为电机仓与握持手柄一体化结构，外壳表面设计有多条平行排布的散热格栅，格栅的深度、间距均按照手持电动工具的散热需求做参数化设定，既保证进风散热的通流面积，又避免格栅缝隙过大导致异物进入机身内部。机身侧面设置的红色翘板式开关，建模时单独做了按键的凸起弧度与按压行程的间隙预留，开关与机身外壳的装配缝隙控制在均匀的0.2mm，还原真实产品的装配精度。输出轴部分采用黑色哑光金属材质模拟输出轴套，轴套前端预留了磨片安装法兰的装配位，法兰盘的锁紧螺纹孔、定位凸台均做了精细的结构还原，确保模型可直接用于后续的装配干涉检查。渲染阶段采用工作室渐变灰色背景，主光源从模型左上方45度角投射，搭配右侧补光弱化机身暗部的死黑区域，材质分配上，机身绿色外壳采用亮面ABS塑料材质，调整了材质的反射粗糙度数值，模拟工程塑料表面的柔和反光效果，开关部件采用高饱和度红色硬质塑料材质，与绿色机身形成强烈的视觉区分，输出轴套采用黑色磨砂金属材质，添加了细微的金属颗粒纹理提升材质真实感，传动仓的半透明白色壳体调整了透明度与折射参数，既能隐约看到内部结构轮廓，又不会完全穿透失去壳体的包覆感。设计过程中重点考量了手持工具的重心分配，将电机仓的重量集中位置设置在握持区域的正上方，确保手持操作时的力矩平衡，减少长时间使用的手腕负担，所有壳体的拼接位置均设计了止口结构，可直接用于后续的结构开模参考，整体模型的装配关系完整，无多余碎面与破面问题，曲面连续性达到G2级别，可用于产品外观展示、结构教学演示以及电动工具相关的设计参考场景。
