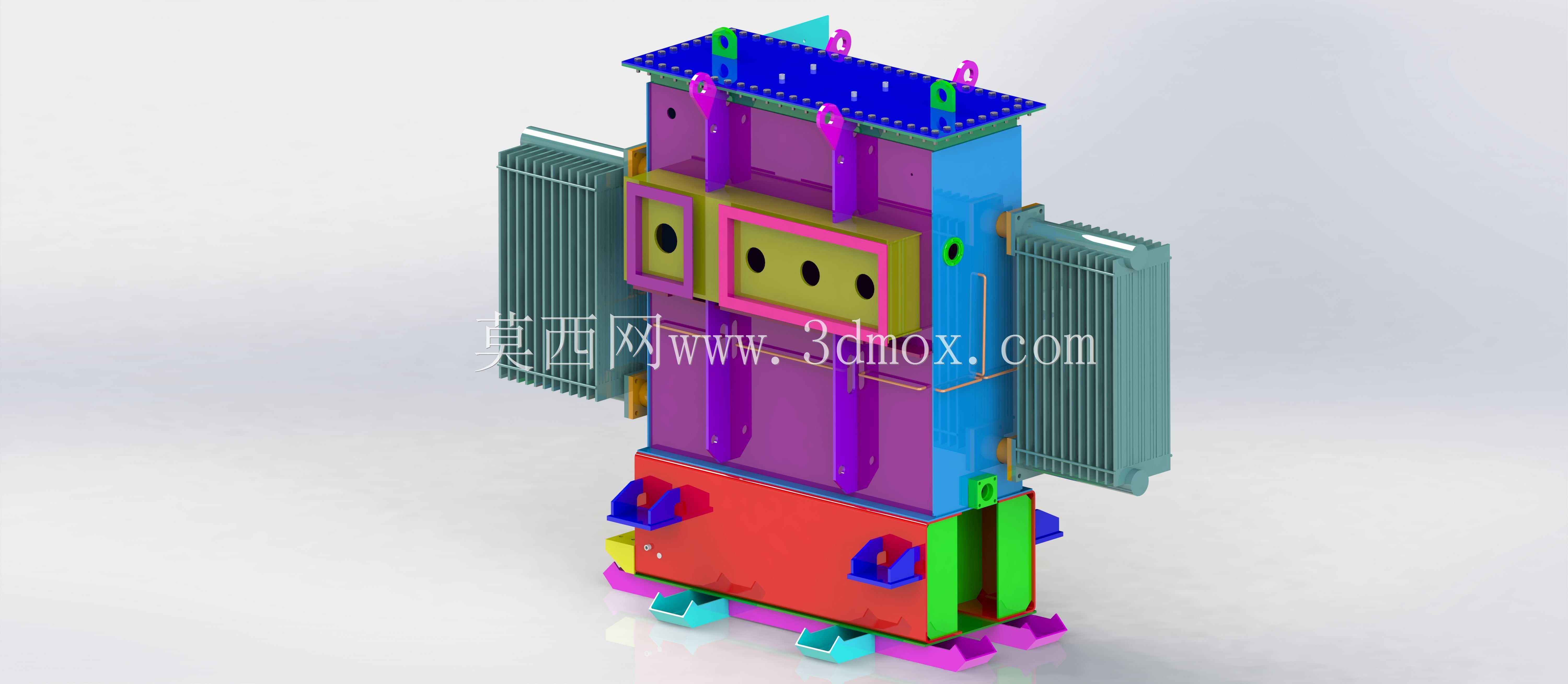

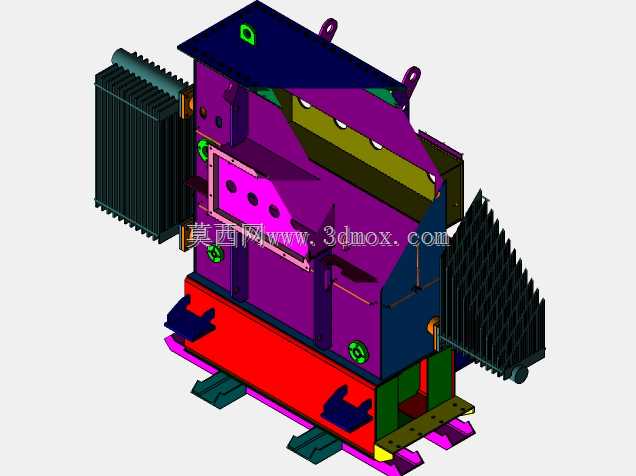

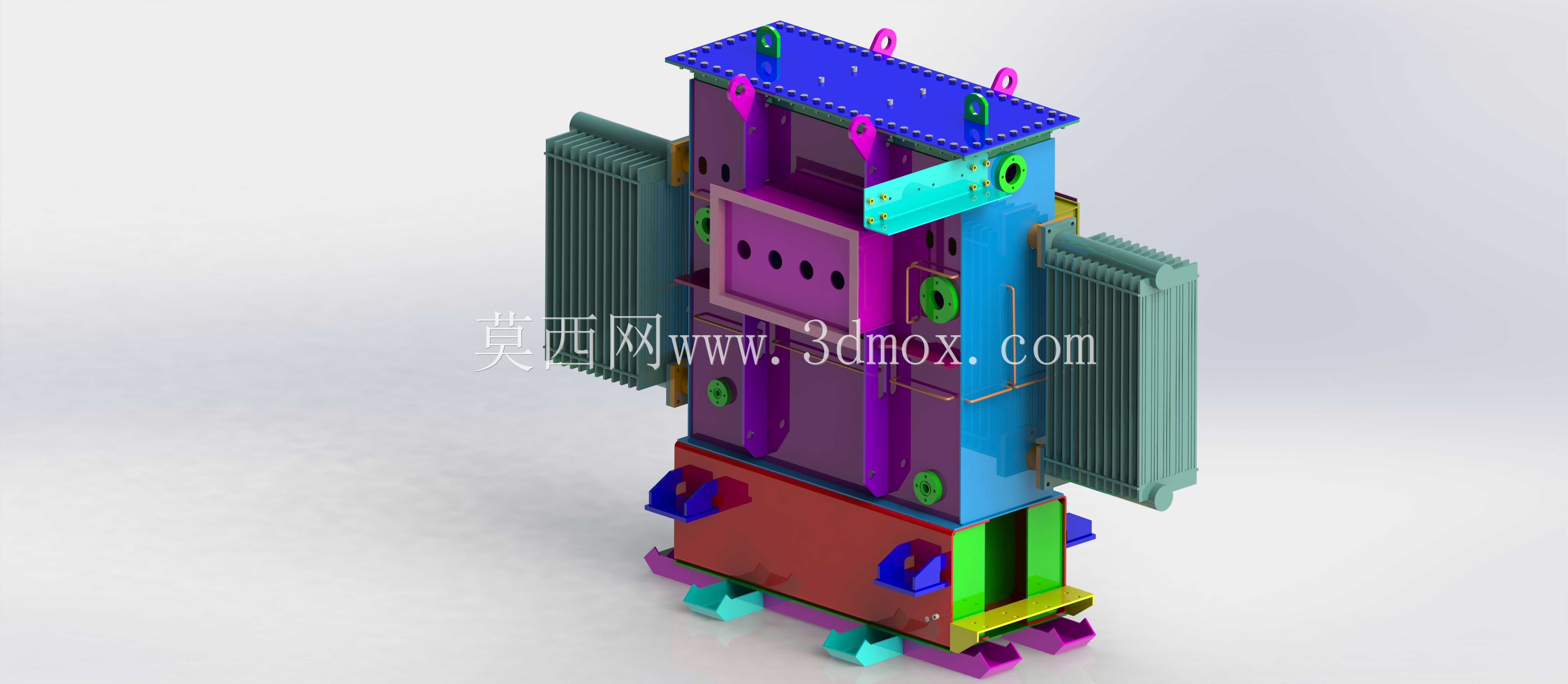

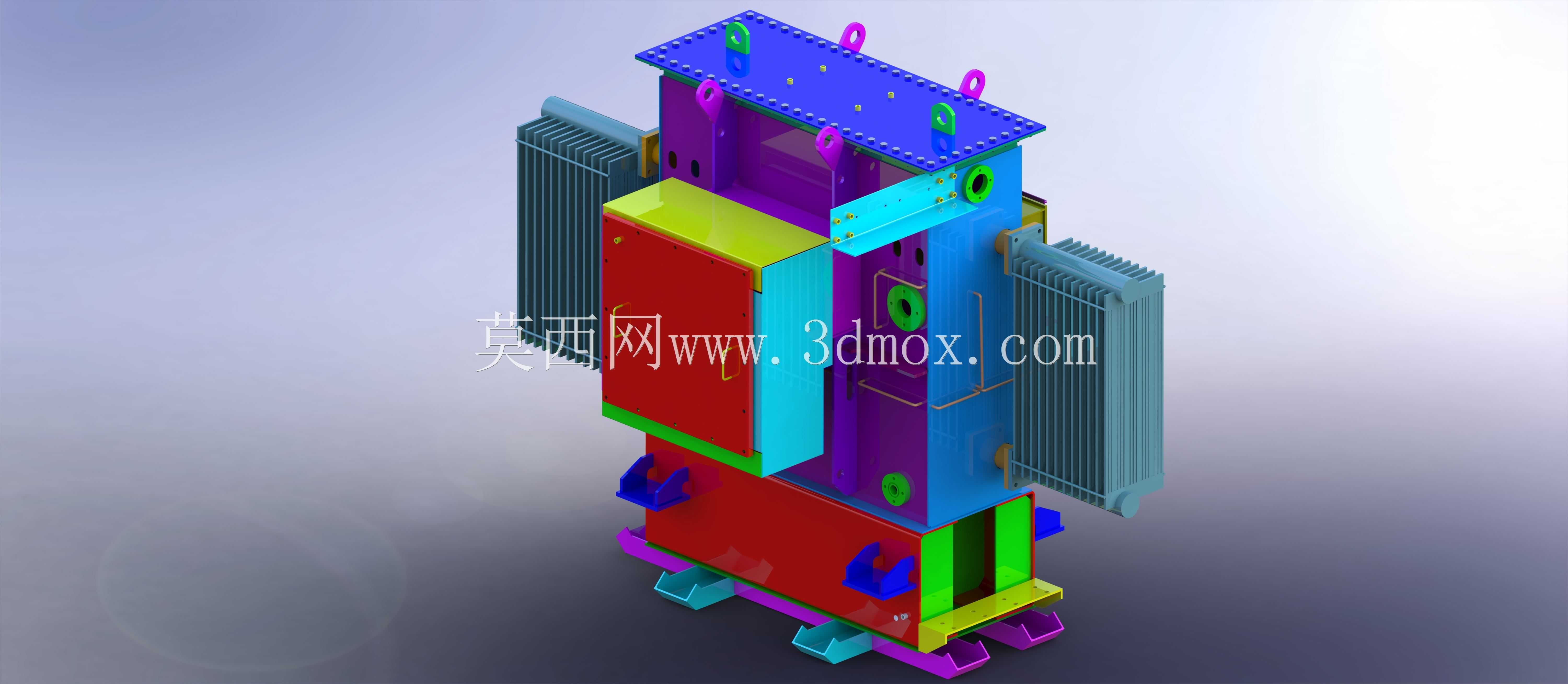

油浸式电力变压器整机结构三维设计

这款油浸式电力变压器的结构设计，核心围绕户外输变电场景的长期稳定运行需求展开，在结构排布阶段就优先考虑了现场安装、运维、散热的多重实际要求。从整机结构来看，两侧外置的片式散热器是核心散热组件，采用多排平行散热翅片结构，通过法兰接口与主油箱连通，内部绝缘油受热后形成自然循环回路，将铁芯、绕组运行产生的热量通过翅片与空气对流带走，无需额外强制风冷组件即可满足常规负载下的散热需求，适配城郊、工业园区户外变电站、杆上变电台区的长期运行工况。主油箱采用多腔式焊接结构，不同颜色分区对应不同的功能腔体：下部腔体为绝缘油主储油空间，内置铁芯与绕组装配位，侧壁预留了高低压套管的安装开孔，开孔位置做了加厚凸台处理，避免套管安装时的应力集中导致焊缝渗漏；上部腔体为油枕安装位与高压引线走线空间，顶部均匀布置的吊环是整机吊装的核心受力位，每个吊环的安装位置都经过重心核算，吊装时整机倾斜角度控制在5度以内，避免内部绝缘油晃动冲击油箱内壁，同时也防止绕组受外力偏移。油箱侧面的分接开关操作盒做了外凸式独立腔体设计，操作面朝向运维通道侧，现场调整电压分接档位时无需拆解油箱盖板，可直接在外部操作，大幅降低运维时的停电时长。底部的安装底座采用槽钢焊接框架结构，预留了与基础预埋螺栓匹配的长条形安装孔，可适配现场基础施工的微小尺寸偏差，底座下方的支撑脚做了防滑处理，安装后无需额外焊接固定即可满足抗风、抗震的受力要求。在建模阶段，所有钣金件的折弯半径、焊缝预留间隙都按照实际加工工艺设置，散热翅片的片间距、油箱壁厚都参考了同容量等级产品的成熟参数，各组件之间的装配间隙预留了现场安装的调整余量，高低压套管的安装位置预留了接线端子的操作空间，后续做干涉检查、工程图导出、装配工艺模拟时都可直接复用模型数据，无需二次调整结构。整机的外形尺寸边界充分考虑了运输限制，宽度方向控制在常规货运车辆的限宽范围内，高度方向预留了运输时的顶部防护空间，现场安装时只需完成基础对位、套管接线、散热器密封检查即可投用，结构设计上充分兼顾了加工可行性、运输便利性与运维便捷性。
