VishayP30L旋转电位器精密三维建模作品

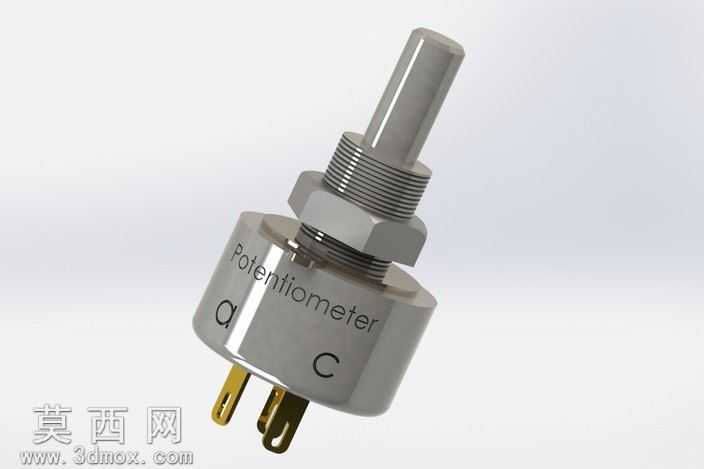

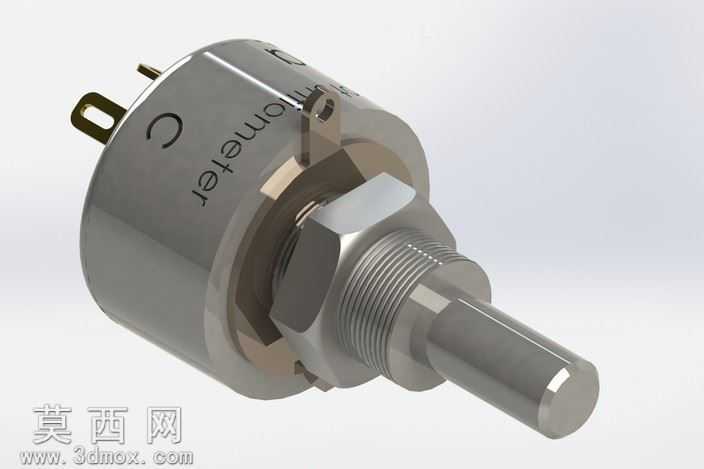

本作品为VishayP30L型号旋转电位器的三维建模成果，建模过程以实物测绘参数为核心依据，严格还原该款电位器的真实结构比例与外观细节。建模阶段首先梳理电位器的整体结构逻辑，将其拆解为调节转轴、螺纹安装段、锁紧六角螺母、主体金属外壳、底部插脚引脚五个核心组成部分，在三维软件中通过草图绘制、旋转凸台、拉伸切除、螺纹扫描等基础特征命令逐步搭建各部件的基础形态，针对转轴与外壳衔接处的密封台阶、外壳表面的字符标识区域、插脚的弯折弧度等细节，通过曲面微调、倒角处理、包覆特征等操作进行精细化还原，确保各部件的装配间隙与实物完全一致，不存在结构错位或比例失真的问题。材质与渲染阶段，针对电位器不同部件的材质特性进行区分设置：金属外壳与转轴、螺母部分采用磨砂金属材质，调整金属粗糙度参数模拟真实电位器外壳的哑光金属质感，还原金属表面细微的颗粒触感；底部插脚部分采用亮面黄铜材质，设置合适的反射率与高光参数，还原铜质引脚的金属光泽；外壳表面的字符标识采用深色哑光油墨材质，通过贴图映射精准匹配字符的位置与大小，避免出现字符拉伸变形的问题。渲染阶段采用柔和的工作室布光方案，通过主光源、补光源与轮廓光的搭配，清晰呈现电位器各部分的结构层次与材质差异，避免出现过曝或暗部细节丢失的问题，最终渲染效果能够直观展现该款电位器的外观特征与结构特点。设计思路上，本建模作品以工业应用级还原度为目标，既保证外观形态的高度仿真，也完整保留了电位器的内部装配结构逻辑，可用于电子设备装配演示、元器件教学展示、产品结构验证等场景，建模过程中对特征参数进行了全参数化设置，可根据同系列不同规格电位器的尺寸参数快速调整模型尺寸，具备一定的参数复用性。
