浴缸淋浴水疗配套空气按摩阀结构

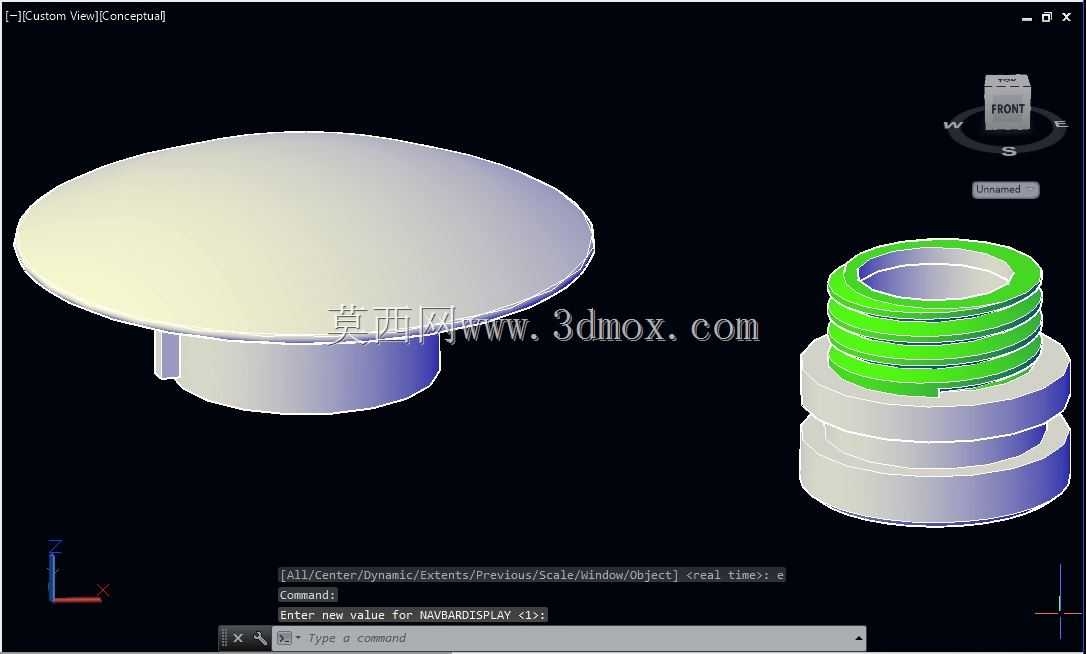

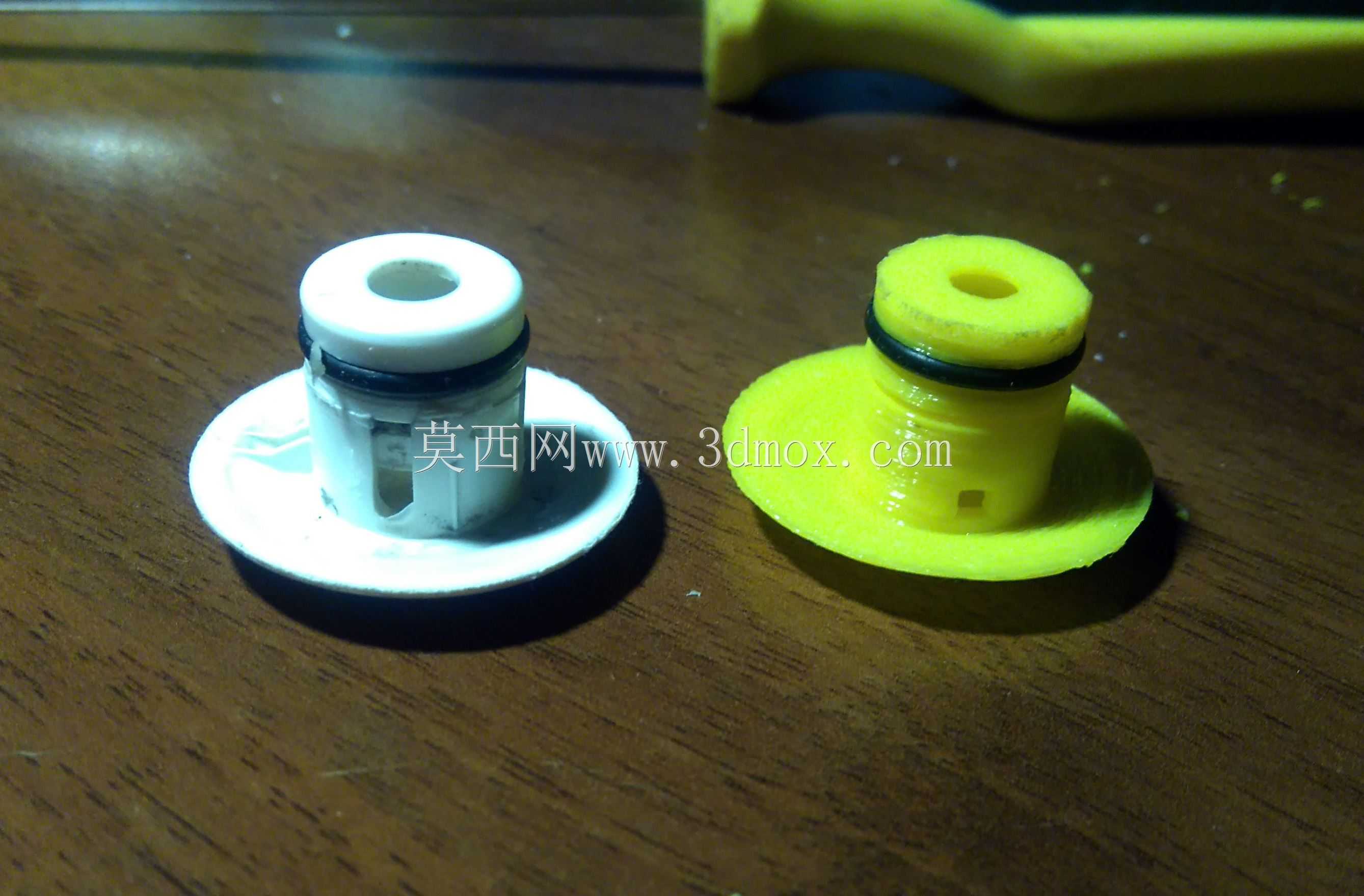

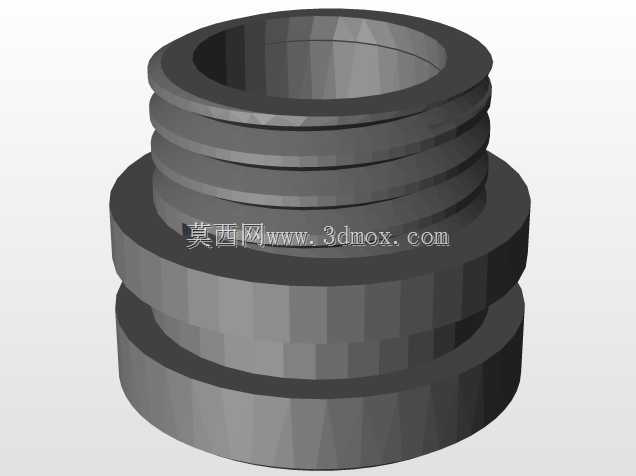

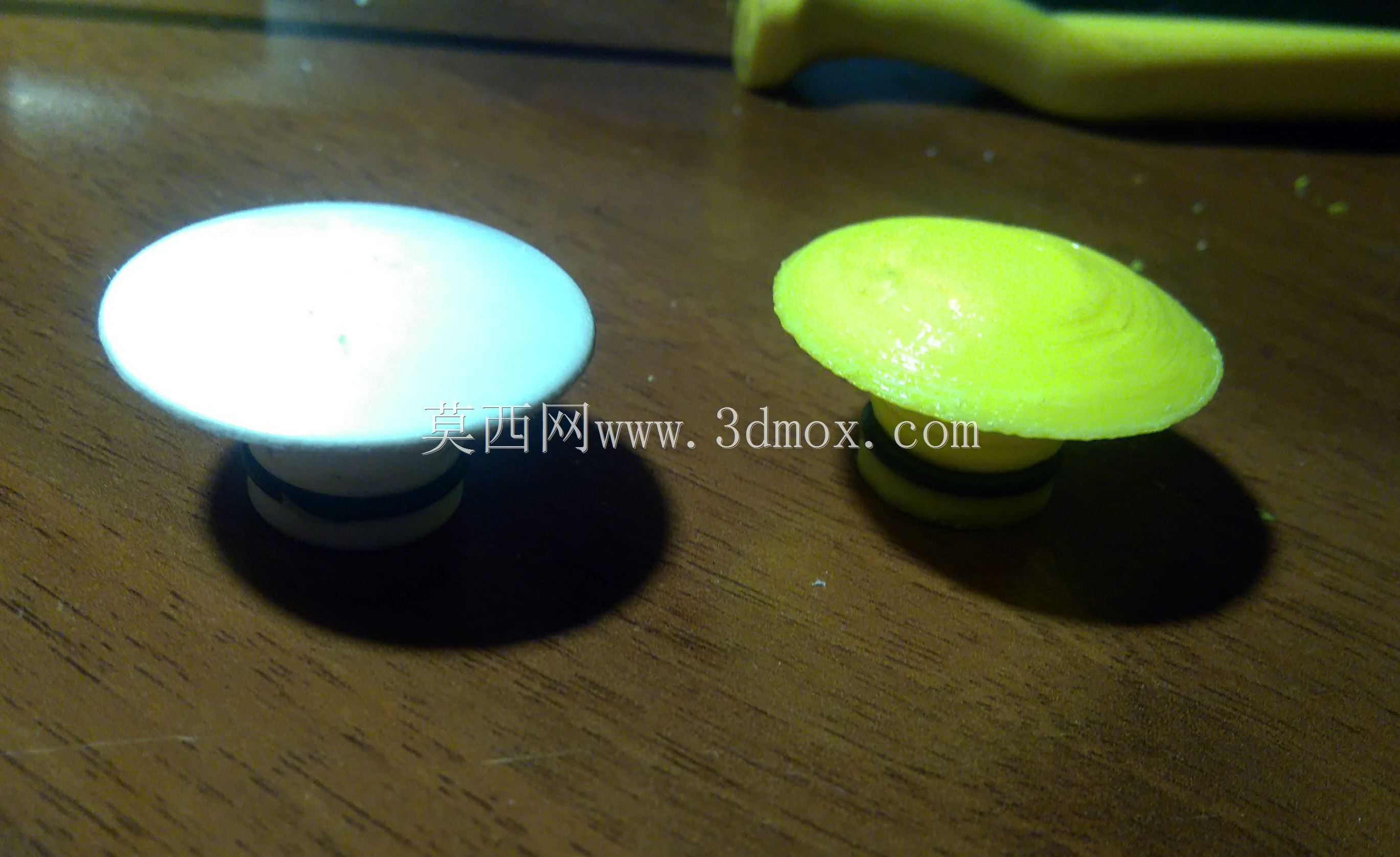

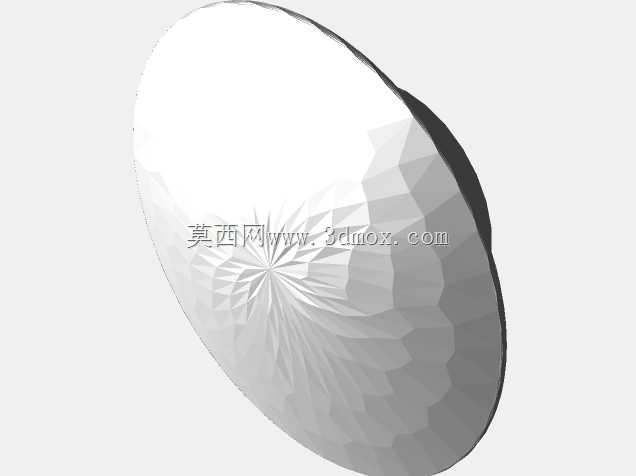

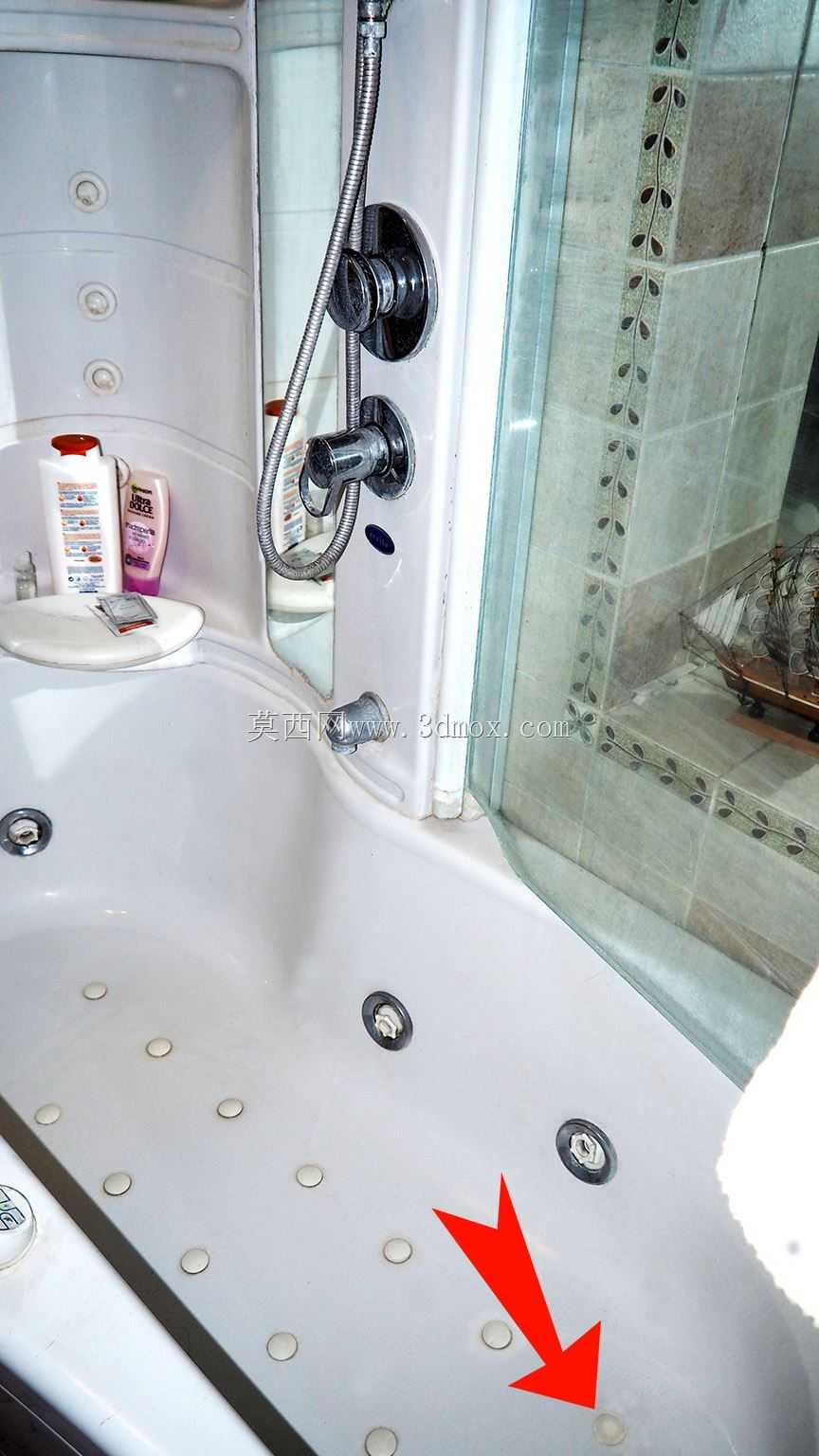

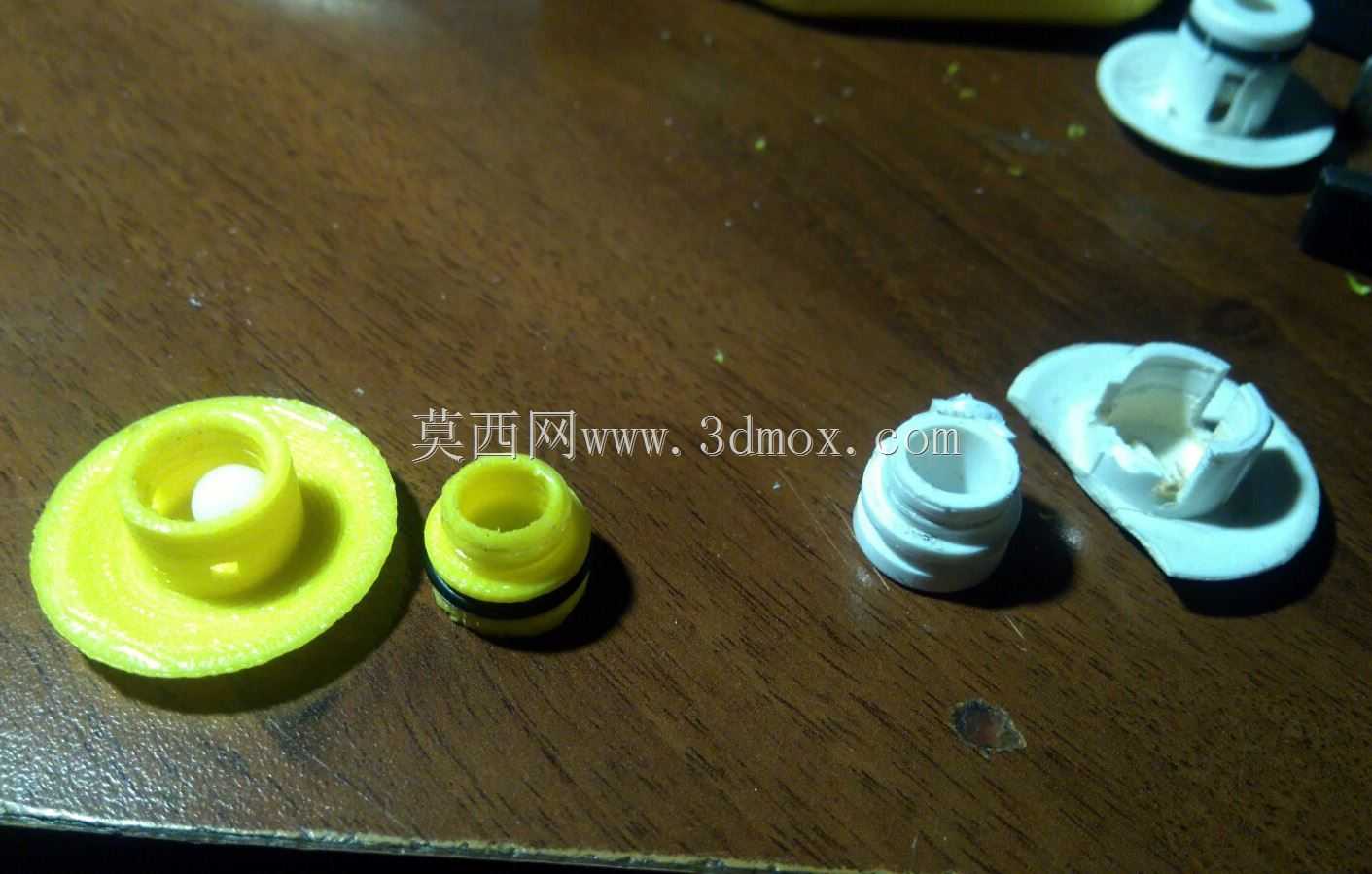

这类空气按摩阀主要配套家用浴缸、淋浴水疗系统的气路回路使用，安装在浴缸缸体预留的安装孔位上，作为气路通断、气流分配的末端执行部件，直接决定按摩出水时的气泡混入效果与体感舒适度。从结构上看，整个阀件分为上下两个装配主体，上部带法兰盘的基座用于贴合浴缸内壁安装面，下部柱体插入缸体预留孔后通过配套结构完成固定，法兰盘直径略大于安装孔，安装后可完全覆盖孔位边缘，避免安装缝隙渗水、藏污。阀体内置塑料球作为单向密封核心，依靠水流与气流的压差实现自动启闭，当按摩气泵工作时，气压顶开塑料球，外部空气经阀件通入水流通道形成细密气泡；气泵停止工作时，塑料球在水压与自身重力作用下落座密封，防止浴缸内的水倒灌入气路管路，造成气泵进水损坏。阀体外缘预留的环形槽用于安装O型密封圈，安装后密封圈被压紧在法兰盘与浴缸壁面之间，实现静密封，杜绝安装位置的渗漏问题。设计过程中优先考虑了卫浴场景的使用需求，整体结构无尖锐棱角，外露法兰面做了圆弧过渡，避免清洁时划伤使用者，同时结构拆分件少，没有复杂的卡扣或多余装配结构，后期维护拆卸时仅需取出密封件与内置塑料球即可完成清洁，适配卫浴场景高频清洁、长期接触温热水与洗浴化学品的使用环境。在安装边界上，柱体段的长度适配常规亚克力浴缸的壁厚范围，安装时不需要额外裁切调整，仅需在缸体对应位置打出匹配直径的安装孔，将阀件插入后从背面锁紧固定件、压牢密封圈即可完成装配，不需要复杂的工装辅助。针对3D打印制作的适配性，结构设计时做了针对性的壁厚优化，柱体段壁厚均匀，避免打印过程中出现壁厚差过大导致的收缩变形，法兰面做了加厚处理，避免安装锁紧时出现应力断裂；密封槽的尺寸公差控制在适配常规标准O型圈的范围，不需要定制非标密封件，使用者可以直接从市场采购同规格的密封件替换，降低后期维护成本。内置的塑料球为通用标准尺寸，长期使用出现密封面磨损后，可直接更换同规格塑料球恢复密封性能，不需要整体更换阀件。在实际使用场景中，这类阀件沿浴缸内壁按人体躺卧时的穴位对应位置排布，不同位置的阀件可以根据按摩需求调整进气量，通过气流混入水流产生的脉冲气泡冲击人体皮肤，达到水疗按摩的效果，阀件的通断响应速度直接影响按摩模式切换的流畅度，因此结构设计时尽量缩短了塑料球的启闭行程，保证气压变化时阀件可以快速完成开闭动作，避免出现气流延迟、气泡断续的问题。
