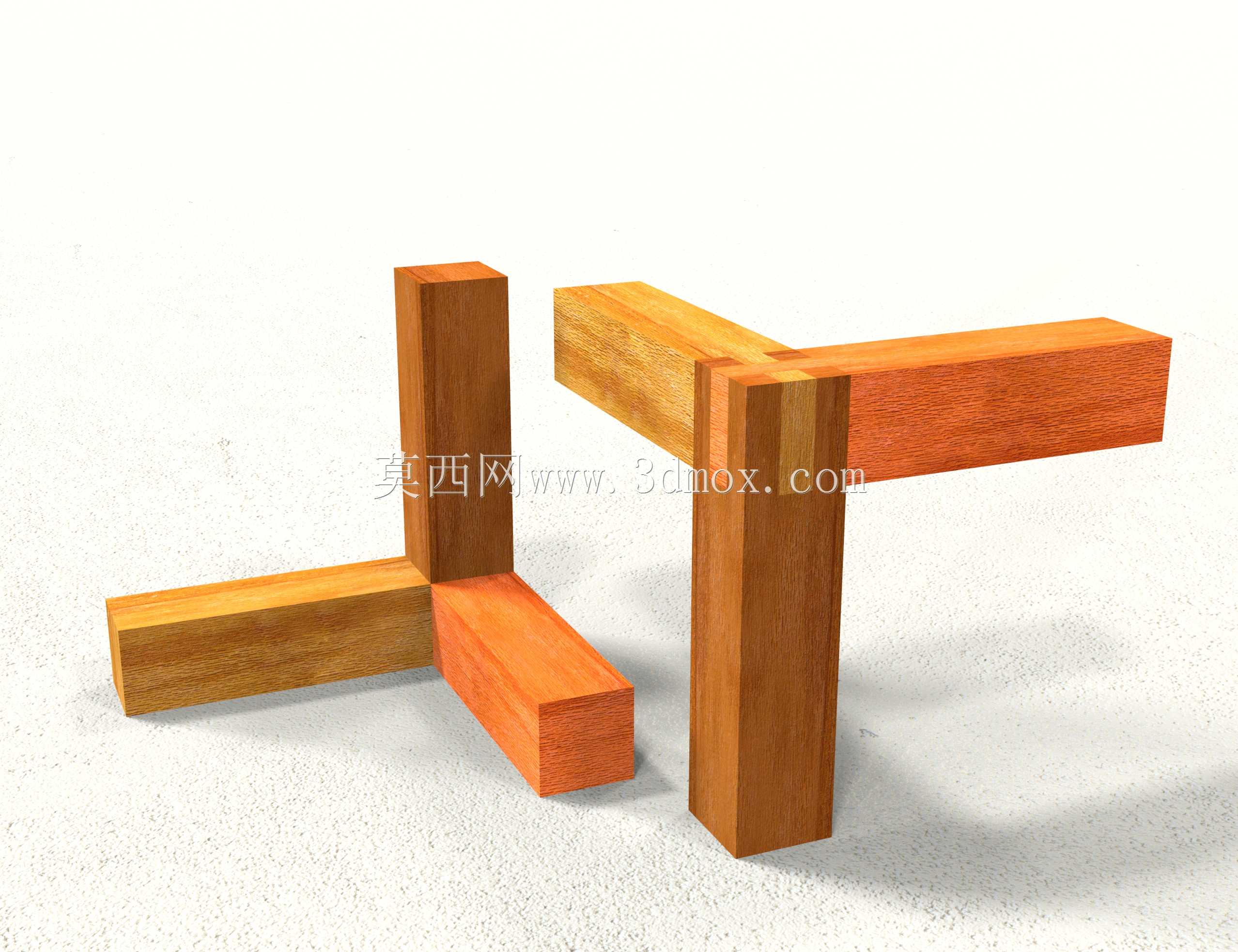

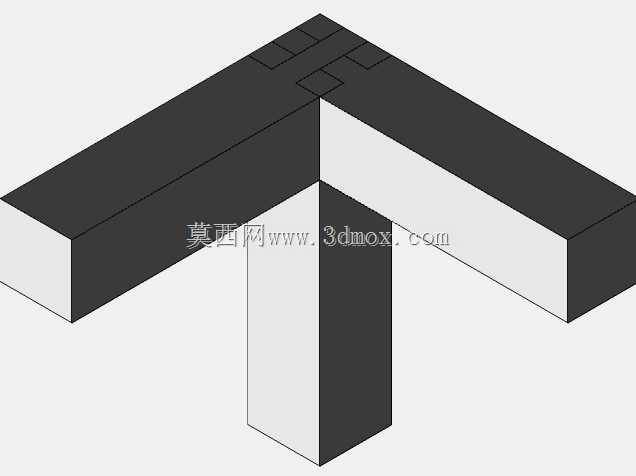

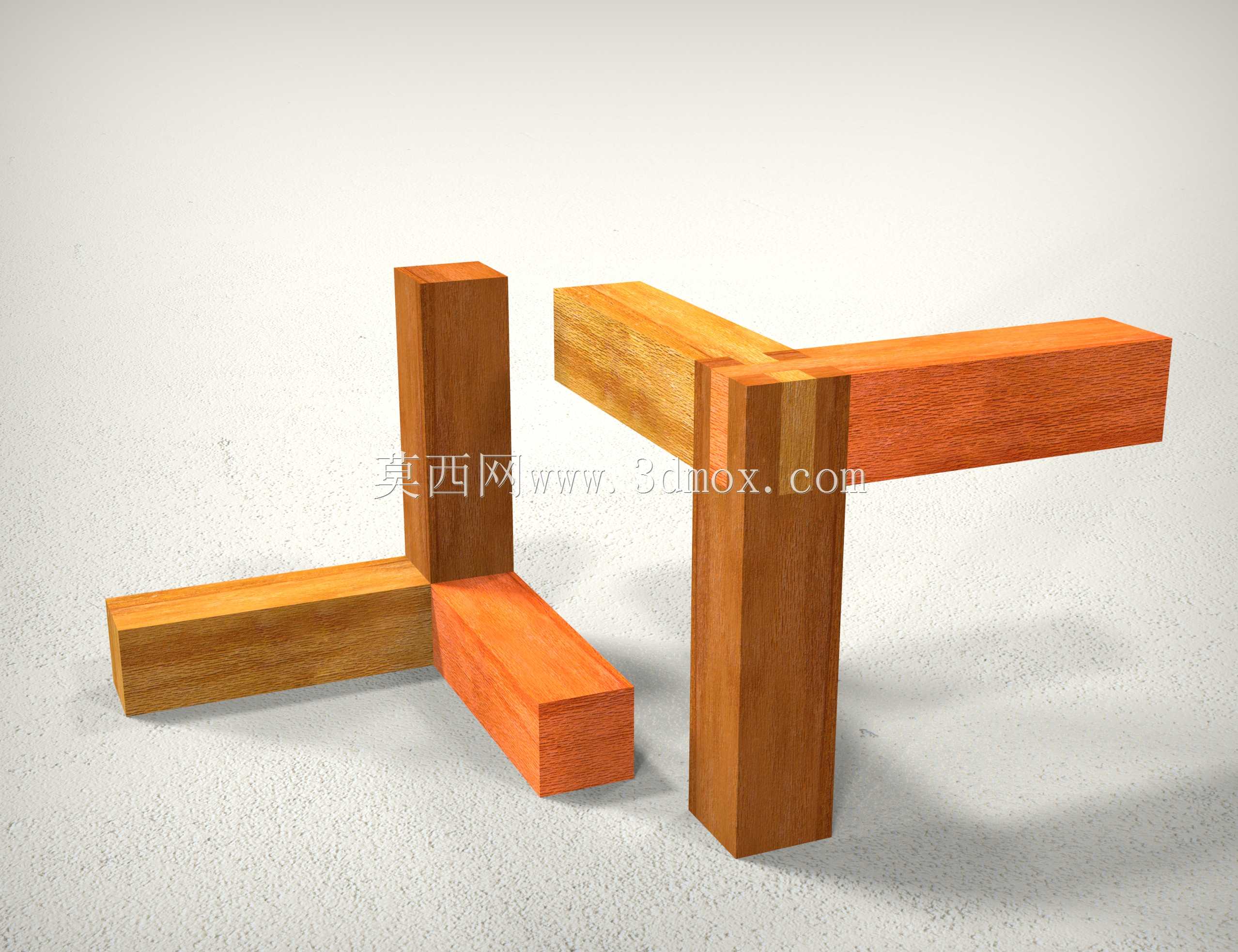

实木榫卯三维互锁拼接结构

这类互锁式木构件常见于传统实木家具的框架连接、小型木质工装的快速拼接场景，无需额外金属紧固件即可实现多根木方的垂直方向互锁固定，在展陈木质道具、儿童益智木质拼装玩具、轻量化实木置物架的结构设计中应用十分广泛。设计之初需要优先考虑木方的截面尺寸一致性，所有参与拼接的木方截面边长公差需控制在0.1mm以内，避免拼接后出现松动或装配卡滞的问题，开槽位置的深度需要匹配对应木方的嵌入长度，既要保证拼接后三个方向的木方端面齐平，也要避免开槽过深导致木方自身结构强度下降。从实际装配逻辑来看，该结构采用错层开槽的设计思路，三根正交方向的木方各自在对应位置开出与截面尺寸匹配的通槽或半槽，装配时按照特定顺序依次卡入即可完成整体拼接，拼接完成后三个轴向均具备一定的抗拔脱能力，不需要额外涂胶即可实现临时固定，若用于长期承重场景可在拼接缝处加注木工胶进一步提升连接强度。安装边界方面，该结构整体占用空间由三根木方的长度决定，拼接节点处的最大外轮廓尺寸与单根木方的对角线长度相关，设计配套的外围构件时需要预留足够的装配操作空间，避免节点位置与其他构件发生干涉。在实际生产中，这类结构的加工需要依托木工铣床或数控雕刻机完成开槽作业，开槽的边缘需要做微小的倒角处理，既可以避免装配时木纤维被刮蹭起毛，也能降低装配对位的难度，提升批量生产时的装配效率。不同于传统的直榫或燕尾榫结构，这种三向互锁的木接头不需要在木方端部做特殊型面加工，所有槽位均开设在木方的杆身位置，能够最大化保留木方端部的完整性，适配需要在木方端面安装其他配件的使用场景，比如在置物架端部安装防滑脚垫、在木质框架端部安装装饰封边等。结构受力层面，拼接完成后节点处的受力会通过槽位的接触面均匀分散到三根木方上，垂直方向的载荷会直接传递到竖直方向的木方上，水平方向的侧向力会通过槽位的卡合面抵消，不会出现单根木方受力集中导致的断裂问题，适合承受静载荷的木质结构使用。建模过程中需要重点关注槽位的配合间隙，常温常规湿度环境下预留0.05mm的间隙即可满足装配需求，若用于高湿度环境需要适当放大间隙，避免木材吸湿膨胀后出现装配过紧无法拆卸的问题。
