室内中柱式螺旋旋转楼梯结构设计

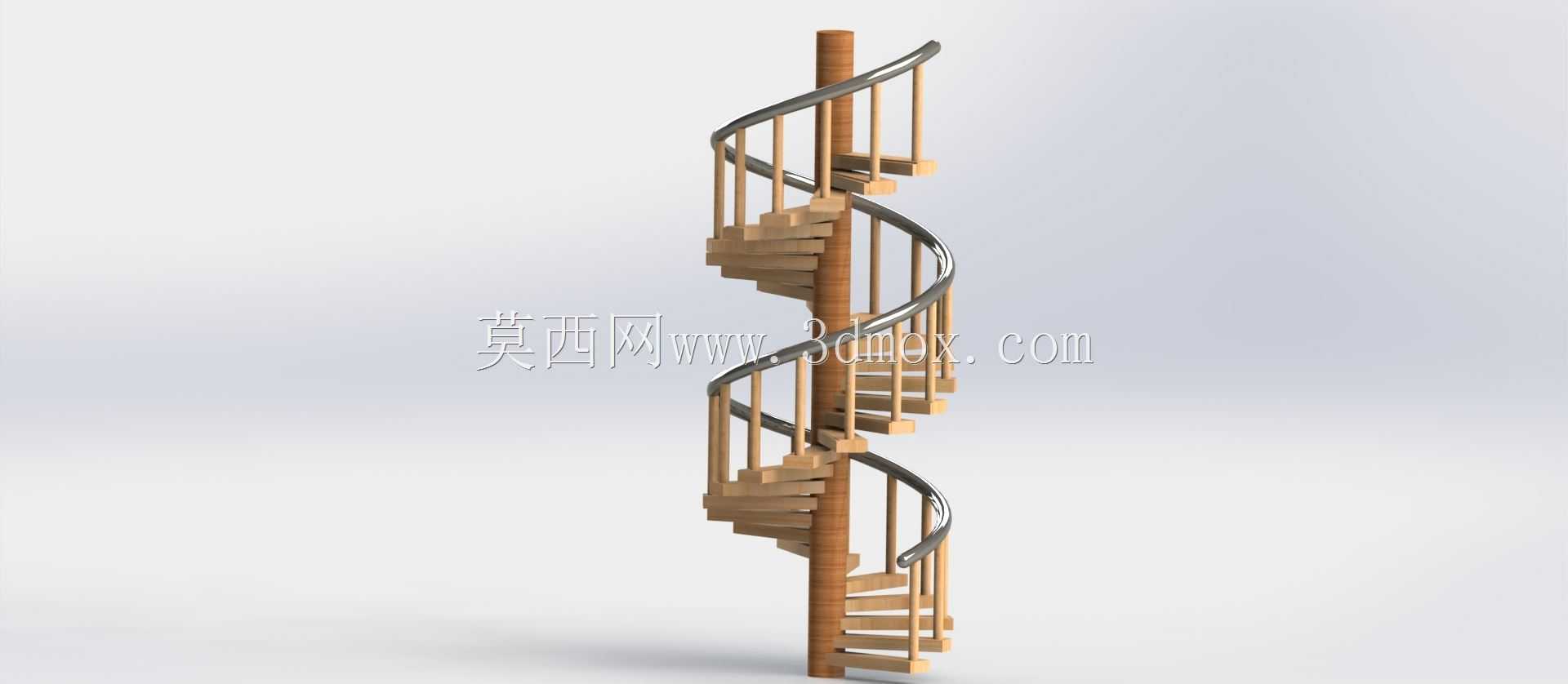

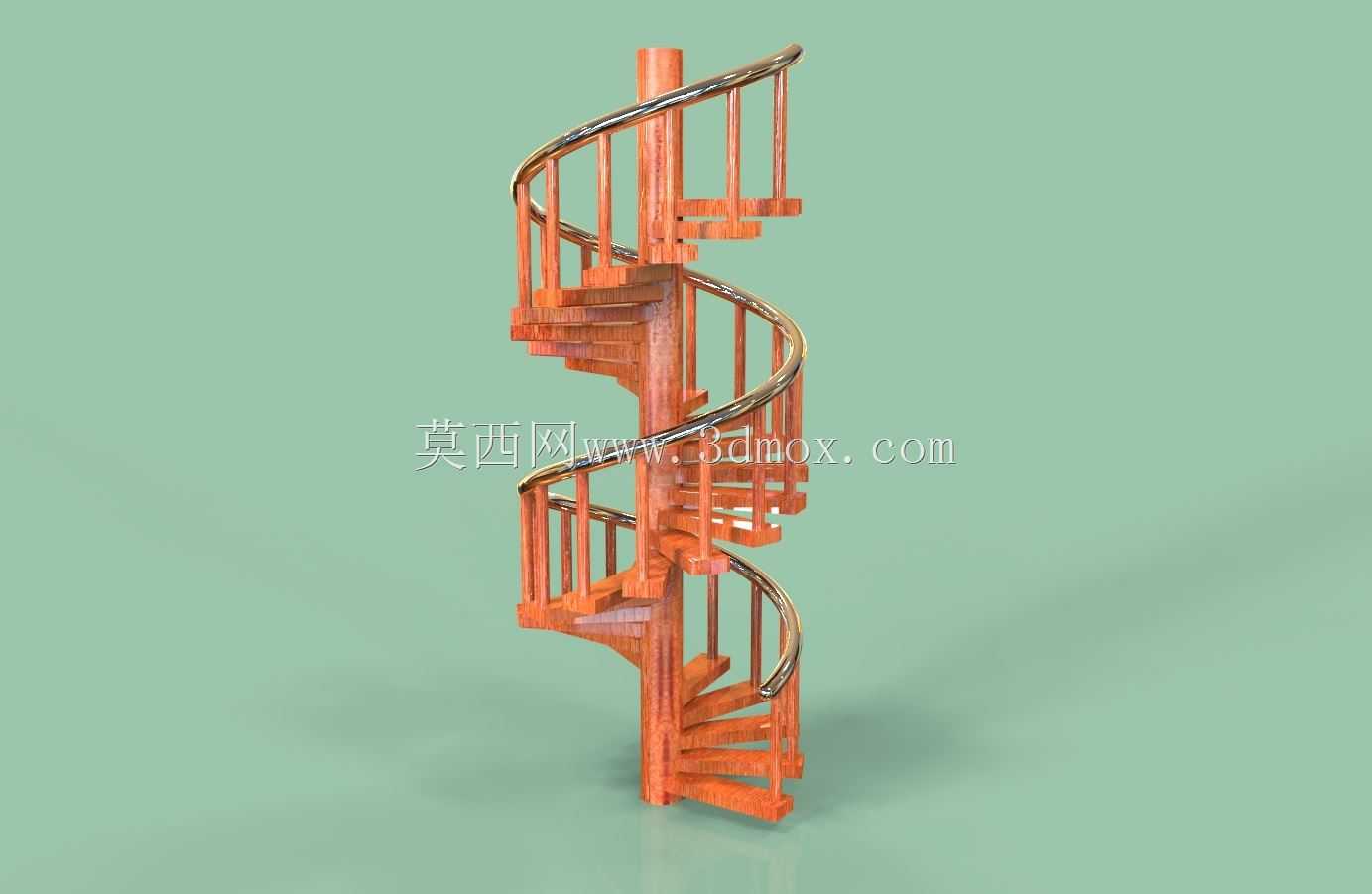

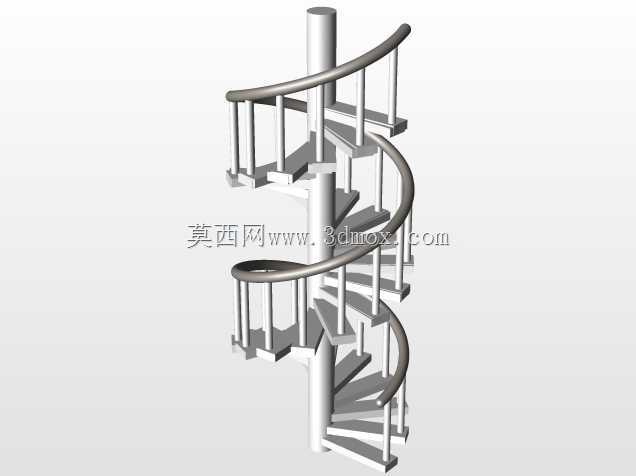

这款中柱式螺旋旋转梯，核心应用场景集中在loft夹层、小型复式住宅、商铺跃层、工业设备操作平台这类垂直空间有限的区域，相比直跑楼梯、双跑楼梯，它的水平投影占用面积极小，不需要预留大面积的楼梯间，能把局促的垂直通行空间利用率拉到最高。从实际使用角度出发，这类旋转梯的通行宽度围绕中心柱做环形排布，踏步板从中心柱向外辐射，外侧搭配连续的弧形金属扶手，内侧依托中心柱做防护，日常单人上下通行完全顺畅，也能满足小型物件的垂直搬运需求，部分场景下也会作为消防备用梯搭配主梯使用。设计层面首先锚定中心承重柱作为核心受力构件，所有踏步板的内端都与中心柱做刚性连接，踏步外端通过弧形的扶手龙骨串联成整体，形成稳定的空间受力结构，不需要额外设置侧墙支撑，安装时只需要固定中心柱的上下两端，再做好扶手顶部与上层楼板的拉结即可，对安装基面的要求不高，不需要大面积的预埋固定件。外形尺寸上，这类旋转梯的整体外径通常控制在1.6米到2.2米区间，中心柱直径一般在100毫米到150毫米，踏步高度按照民用建筑通行的常规要求设置在150毫米到180毫米之间，踏步外侧宽度不小于220毫米，避免上下通行时踩空，整体安装的垂直高度可以根据实际层高做节段调整，每一节踏步都可以围绕中心柱做角度微调，适配不同层高、不同开口位置的安装边界。建模过程中需要重点把控踏步的旋转升角，既要保证踏步内侧的有效踩踏深度，也要控制扶手的顺滑度，避免弧形扶手出现折线拐点，同时要预留踏步板与扶手栏杆的连接位，中心柱与上下楼板的连接法兰也要做对应结构设计，保证安装时的对位精度。这类结构的旋转梯自重较轻，相比混凝土楼梯对楼板的荷载要求更低，同时构件可以拆分运输，现场不需要大型吊装设备就能完成组装，在老旧建筑改造、小型商业空间加装跃层的场景中适配性极强，设计时还要注意踏步的防滑处理结构，以及扶手的高度符合安全防护要求，避免通行时出现磕碰、滑落的风险。
