传统鼓形储酒木桶结构三维设计

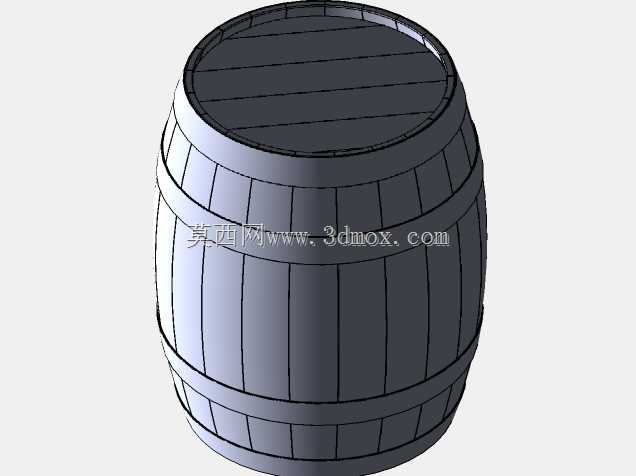

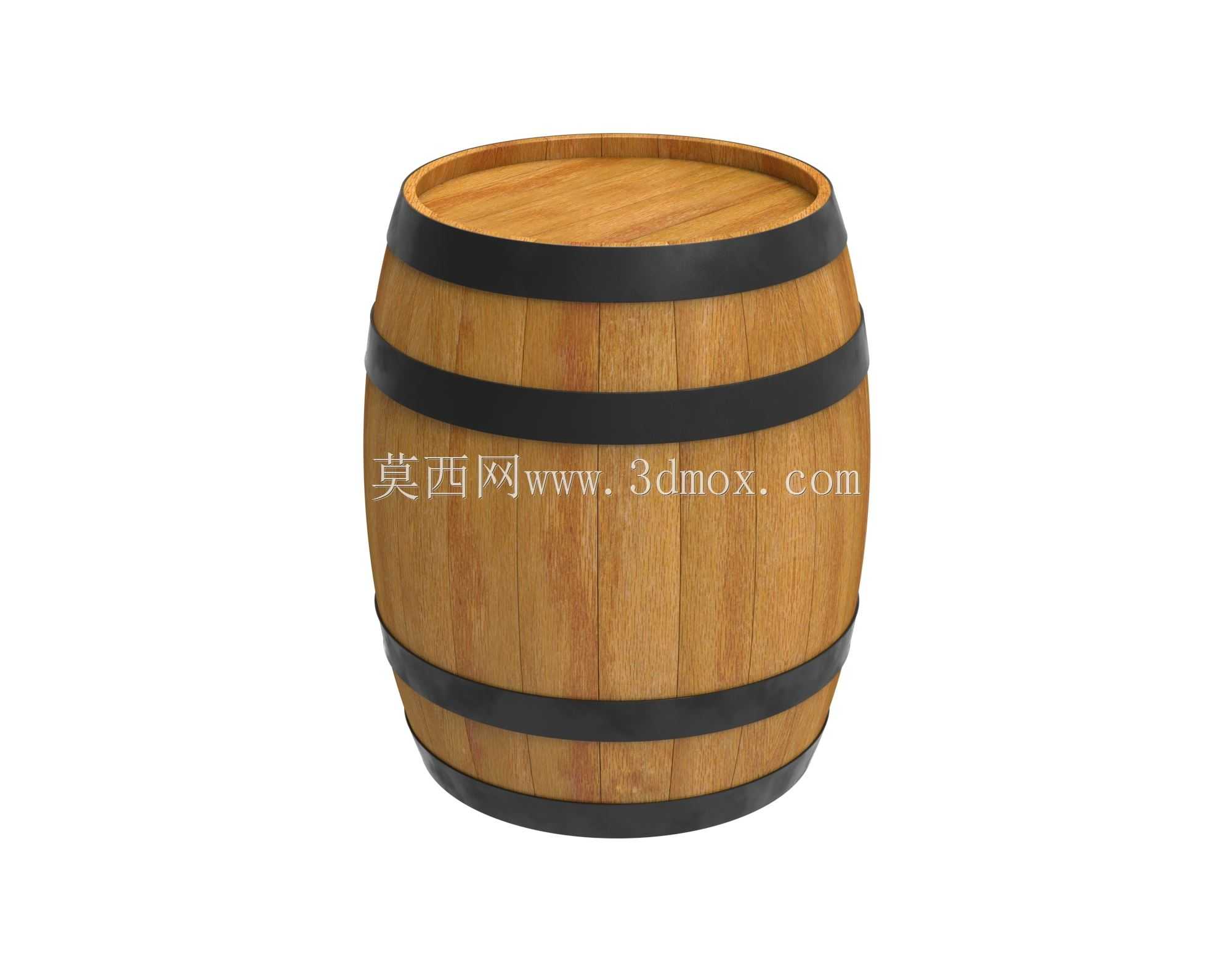

在酒类酿造、仓储陈列以及主题餐饮场景中，鼓形木桶是兼具实用储放与氛围营造作用的容器，其结构设计直接影响密封性能、使用寿命与场景适配性。这款木桶的整体造型采用中间外鼓、两端收窄的经典鼓形结构，这种形态并非单纯为了视觉美观，从工程角度看，外鼓的桶身能够在内部盛装液体时，让桶板承受的内压沿弧形面均匀分散，避免直筒结构易出现的局部应力集中问题，同时弧形外壁也更方便人工搬运时的抱持发力，配合桶身的箍圈结构，能在长期储液过程中保持结构稳定性。桶身由多块梯形截面的实木桶板拼接而成，每块桶板的拼接面都做了精准的斜度配合，拼接后无需额外粘接件，依靠桶板间的挤压配合就能实现基础密封，木材本身的微膨胀特性在接触酒液后会进一步填充拼接缝隙，提升整体密封效果，这种拼接结构也方便后期单块桶板损坏时的局部更换，降低维护成本。桶身共设置四道黑色金属箍圈，箍圈的宽度与安装位置经过受力测算，最外侧两道箍圈靠近桶的两端端面，主要承担桶板端部的收紧力，避免桶板端部受内压向外张开，中间两道箍圈分布在桶身鼓出段的上下位置，约束桶身最大直径处的形变，防止长期盛装液体后桶板向外胀开变形，金属箍圈采用过盈配合的方式安装，安装时通过外力收紧后固定，能持续对桶板施加径向的压紧力。桶的两端设置平整的圆形实木端盖，端盖嵌入桶板端部的预留槽位内，与桶身形成紧密配合，端盖表面做了平整打磨处理，既可以作为立式放置时的支撑面，也能在需要堆叠存放时提供稳定的接触面，端盖与桶身的配合位置预留了微小的压缩余量，配合木材遇液膨胀的特性，可有效避免液体渗漏。从安装与使用边界来看，这款木桶可直接立式放置在平整地面，无需额外固定支架，桶身的最大直径处为整体最宽位置，在仓储排布时需预留足够的操作空间，方便搬运与开盖作业，桶身的弧形结构也适配卧式滚动搬运的需求，短距离转运时可将桶放倒沿地面滚动，大幅降低搬运的劳动强度。在实际应用中，这类木桶除了用于酒类的陈酿储放，也可作为主题场景的装饰容器，或是用于散装物料的短期储放，其木质结构不会与盛装的弱酸性液体发生不良反应，能较好保留被盛装物的原有风味，金属箍圈做了防锈处理，可适应酒窖、餐饮门店等湿度较高的使用环境，避免长期使用后出现锈蚀污染桶身的问题。建模过程中对桶板的拼接斜度、箍圈的安装位置、端盖的嵌入深度都做了参数化设定，可根据实际容量需求调整整体尺寸，适配不同容积的使用需求，各部件的配合间隙都按照实际装配公差设置，可直接用于结构验证与生产参考。
