榫卯结构自承式木质拼装桥梁设计

　　这款无紧固件自承式木质桥梁结构，核心依托杆件间的互锁咬合与受力传递实现整体承载，无需额外螺栓、绑带或粘接剂即可完成组装，在临时通行、科普教学、场景展陈等场景中具备独特应用价值。在户外徒步、应急救援的临时跨障场景中，可就地选取规格统一的木质杆件快速拼接，跨越宽度不超过单根杆件有效长度1.2倍的沟壑、浅溪，单组标准拼装结构可承载2-3名成年人的通行重量，杆件拆解后可单人背负转运，适配复杂地形下的快速部署需求。在中小学科学教育、高校力学实验场景中，该结构可作为静力学演示教具，直观展示互锁结构的受力分散逻辑、拱结构的竖向荷载传导路径，帮助学习者理解无紧固件结构的自稳原理，也可作为结构设计竞赛的原型参考，验证不同杆件角度、截面尺寸对整体承载能力的影响。在文创展陈、场景搭建领域，等比例缩放的该结构可作为装置艺术组件、主题场景装饰构件，适配科普展馆、户外营地、木质文创展区的布置需求，兼具结构展示性与外观辨识度。

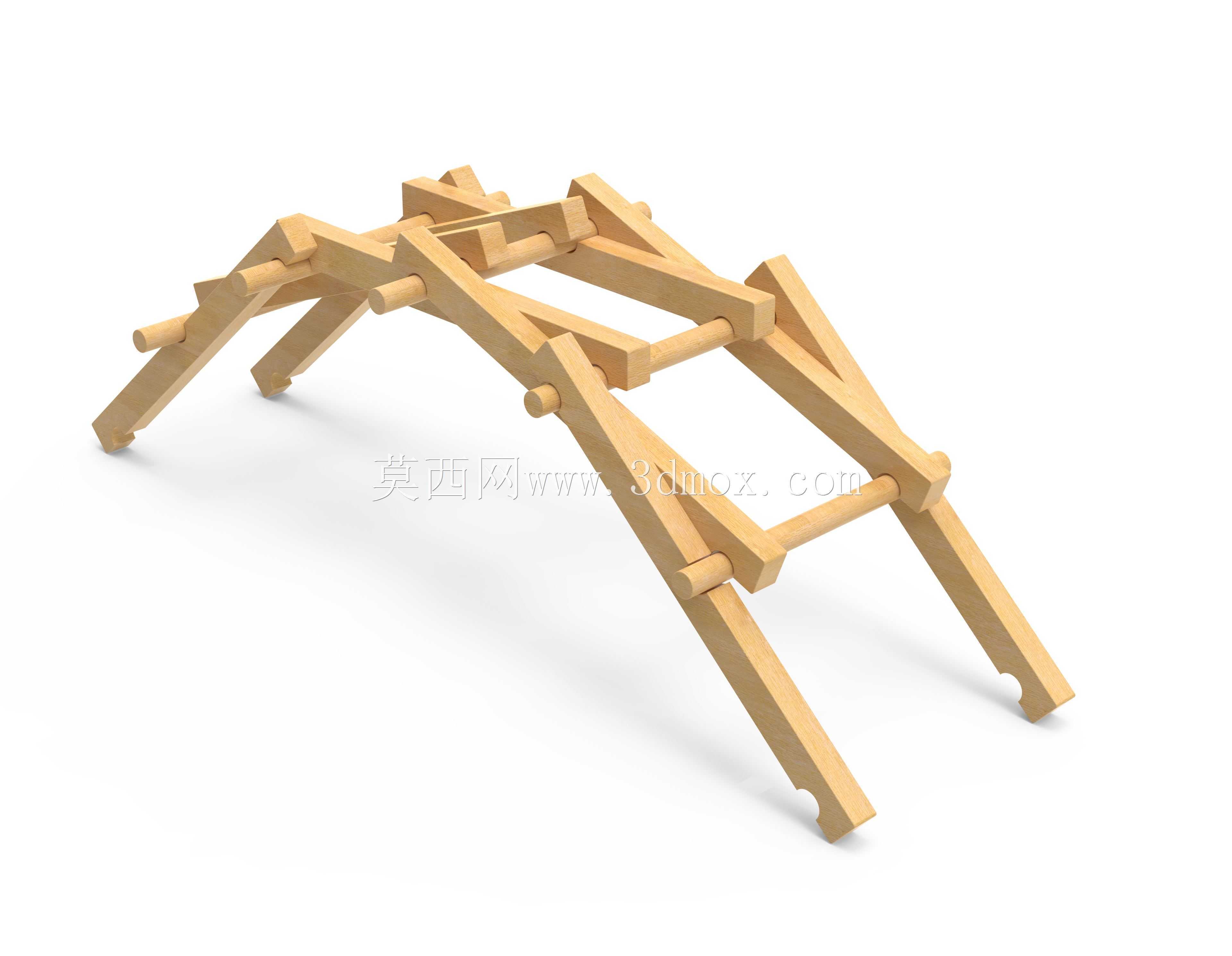

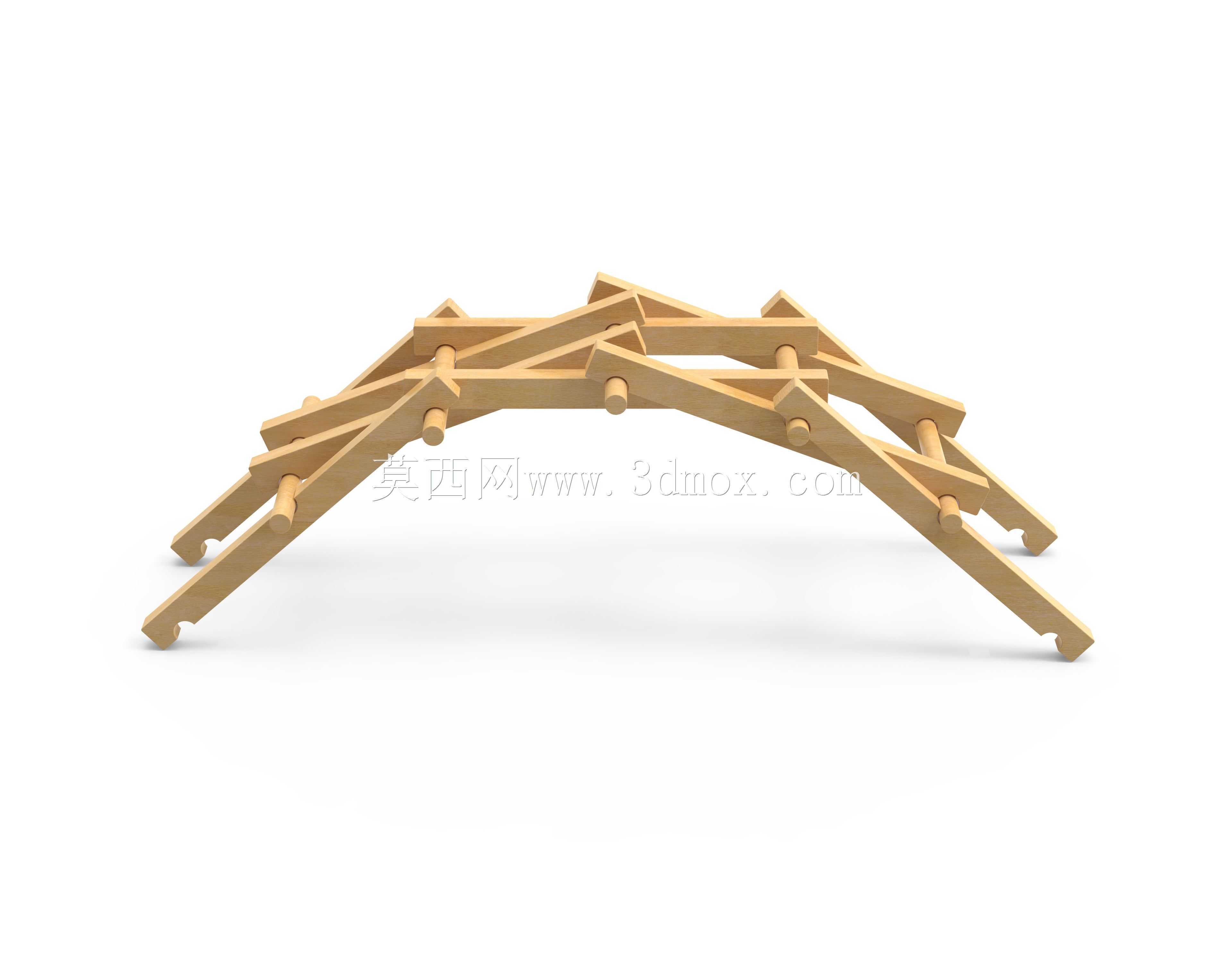

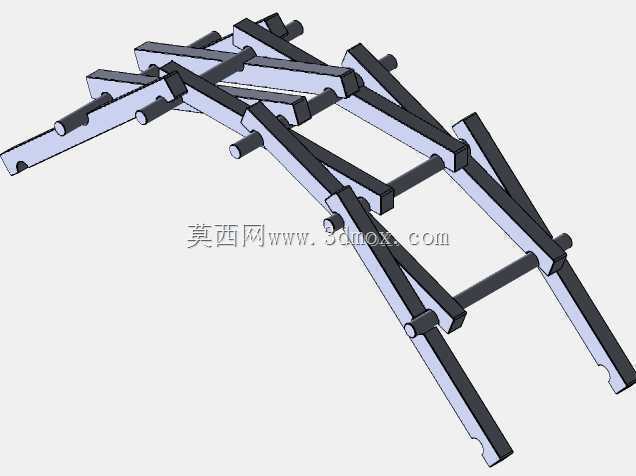

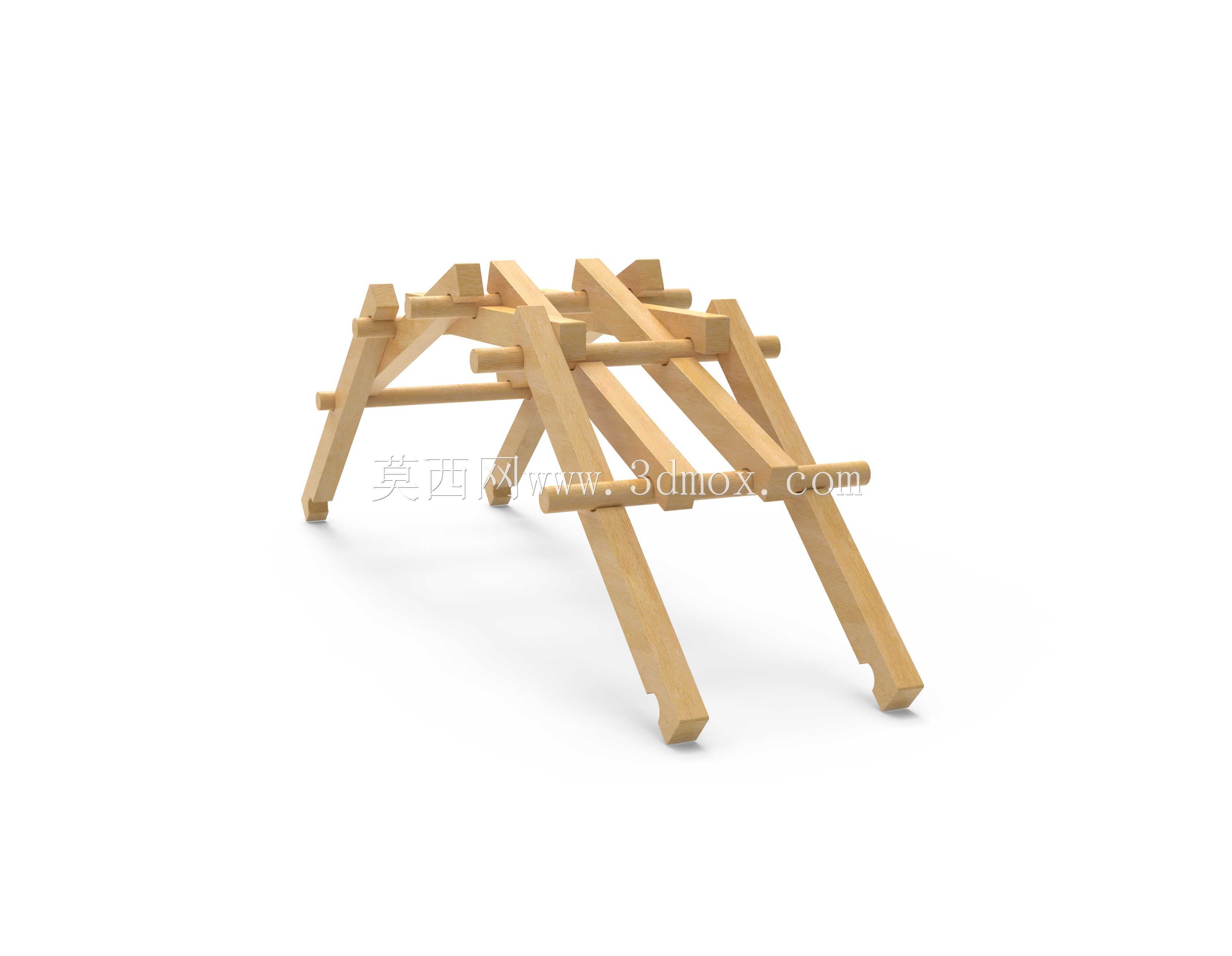

　　从设计逻辑来看，该结构完全摒弃传统桥梁的额外连接构件，所有杆件均采用等截面矩形实木杆件加工，单根杆件的截面尺寸根据整体跨度适配，常规1.2米跨度的演示级结构，杆件截面取20mm*30mm即可满足承载要求，杆件端部按照统一角度加工出互锁卡口，卡口的深度、倾斜角度经过力学验算，确保组装后相邻杆件的接触面完全贴合，竖向荷载作用下卡口处会产生向内的挤压力，进一步强化结构的整体锁止效果，不会出现杆件松脱移位的问题。结构整体呈拱形排布，上层杆件与下层斜撑杆件交叉互锁，每一处连接节点均由至少两根杆件的卡口咬合固定，将桥面承受的竖向荷载逐步分解为沿杆件轴向的压力，传递至两端的支撑脚，支撑脚的杆件末端做平切处理，与支撑面形成足够的接触面积，避免荷载集中导致支撑面凹陷或结构滑移。

　　从安装边界来看，该结构对安装场地的平整度要求较低，两端支撑点的高度差不超过跨度的5%即可正常组装使用，支撑面需具备足够的抗压强度，松软地面可通过垫入硬质板材分散支撑脚的压力。组装过程无需专用工具，按照杆件的卡口对应关系依次拼接即可，单人完成1.2米跨度结构的组装耗时不超过10分钟，拆解时仅需按照组装反向顺序依次取出杆件，不会对杆件造成损伤，可反复拆装使用。结构的整体宽度可根据通行需求调整，通过增加平行排布的杆件组数量即可拓宽桥面宽度，单组杆件组的桥面有效通行宽度为200mm，多组杆件组之间可通过横向连接杆件互锁固定，进一步提升整体结构的抗侧倾能力。需要注意的是，该结构为纯压受力体系，严禁在桥面上施加集中冲击荷载，杆件的加工精度直接影响整体承载能力，卡口处的加工误差需控制在0.5mm以内，避免因接触面存在间隙导致受力时局部应力集中，出现杆件断裂或结构失稳的问题。在长期户外使用场景中，可对木质杆件做防腐、防潮处理，延长结构的使用寿命，若需提升承载能力，可在不改变整体互锁逻辑的前提下，适当加大杆件截面尺寸，或选用强度更高的工程塑料、铝合金杆件替代木质杆件，适配更大跨度、更高荷载的使用需求。
