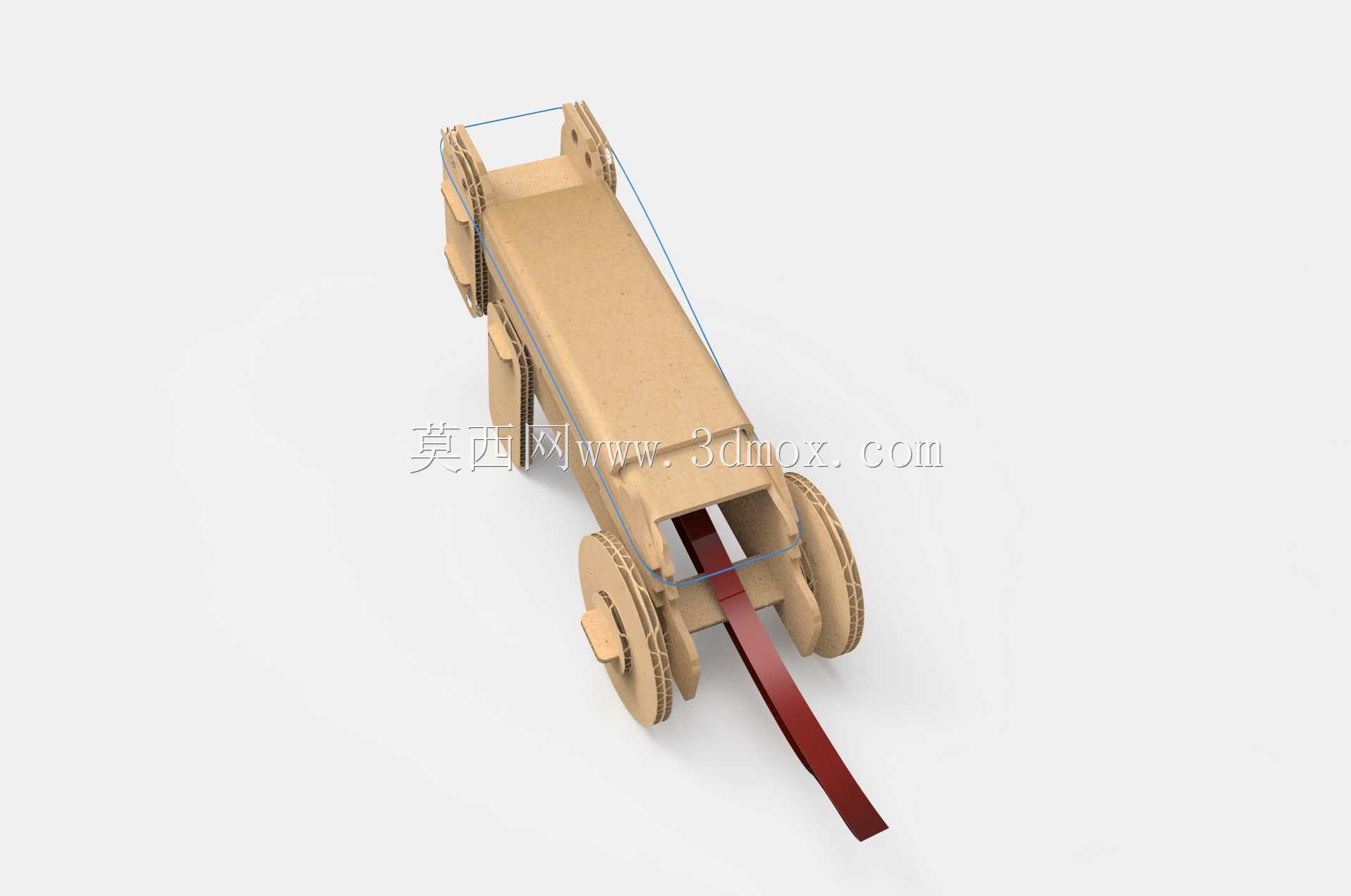

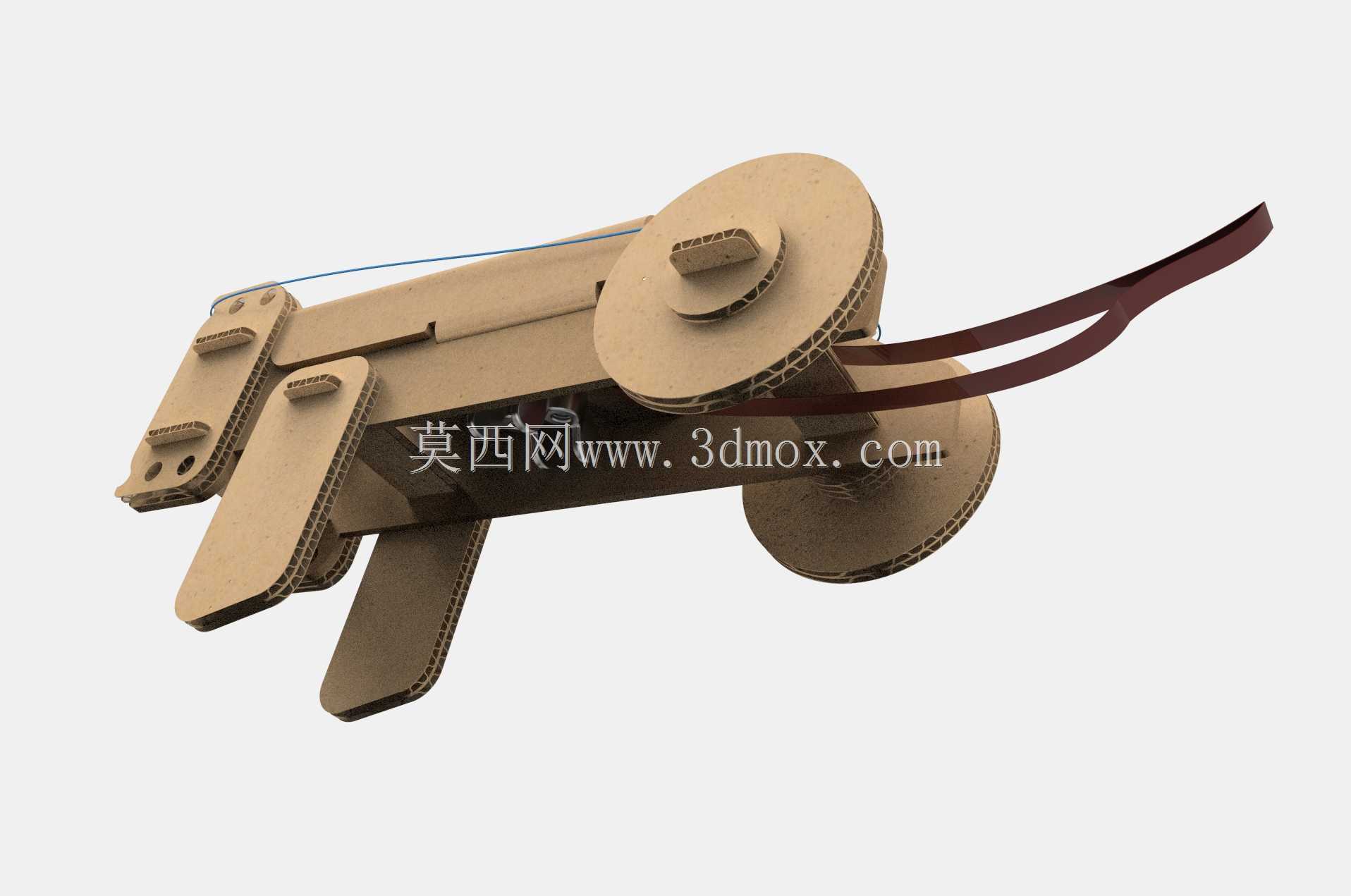

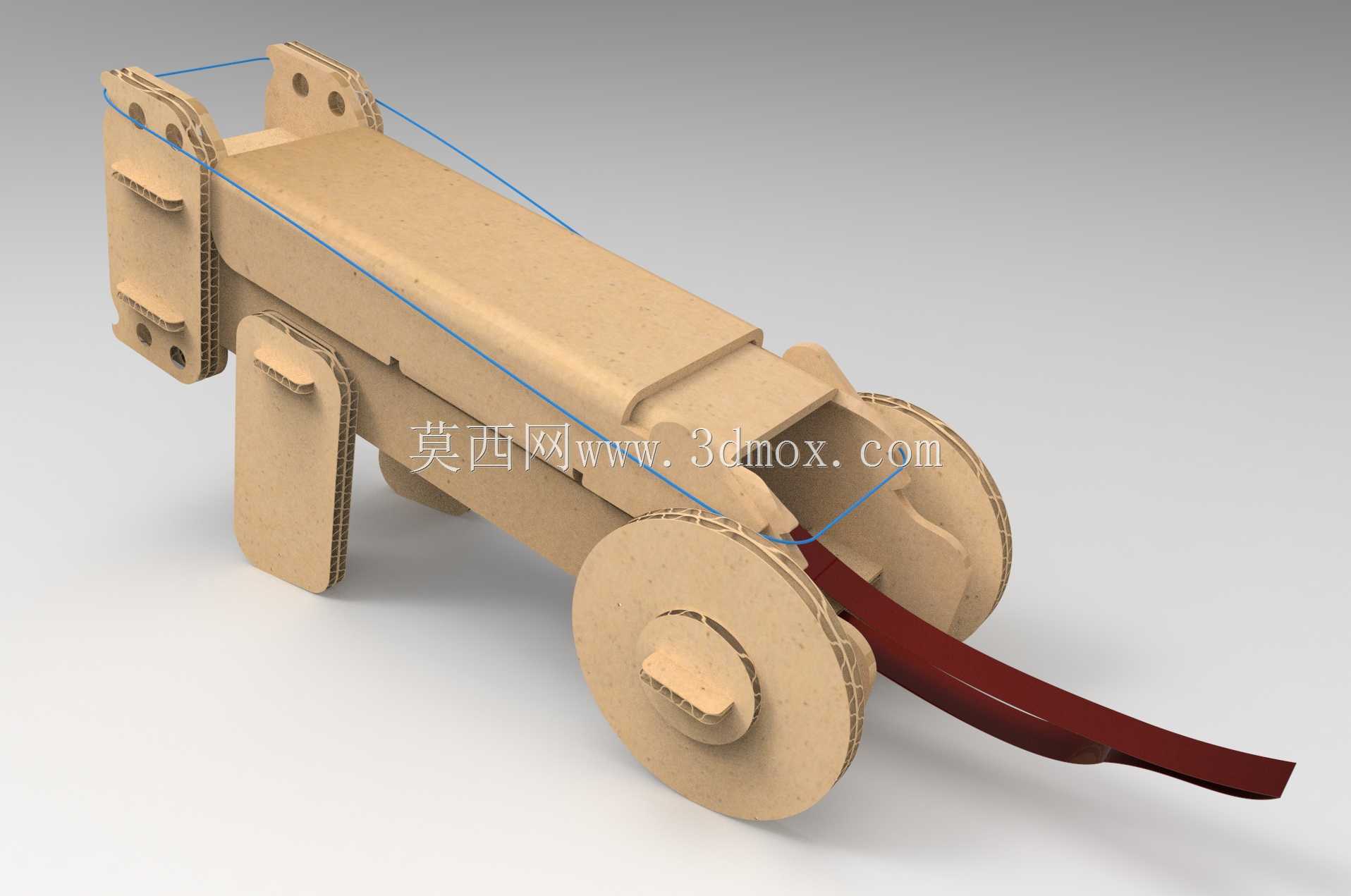

纸板橡皮筋发射炮创意拼装结构

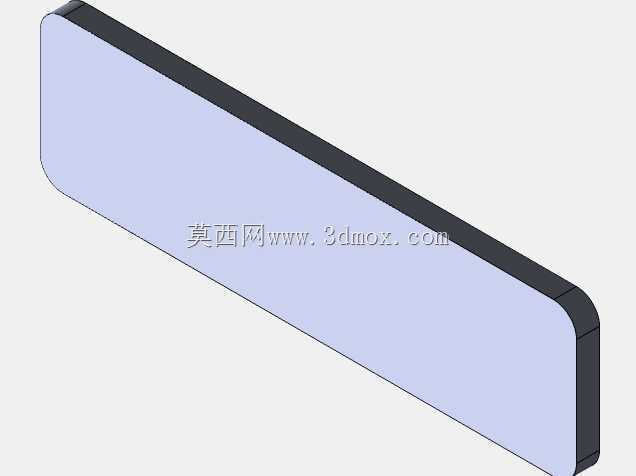

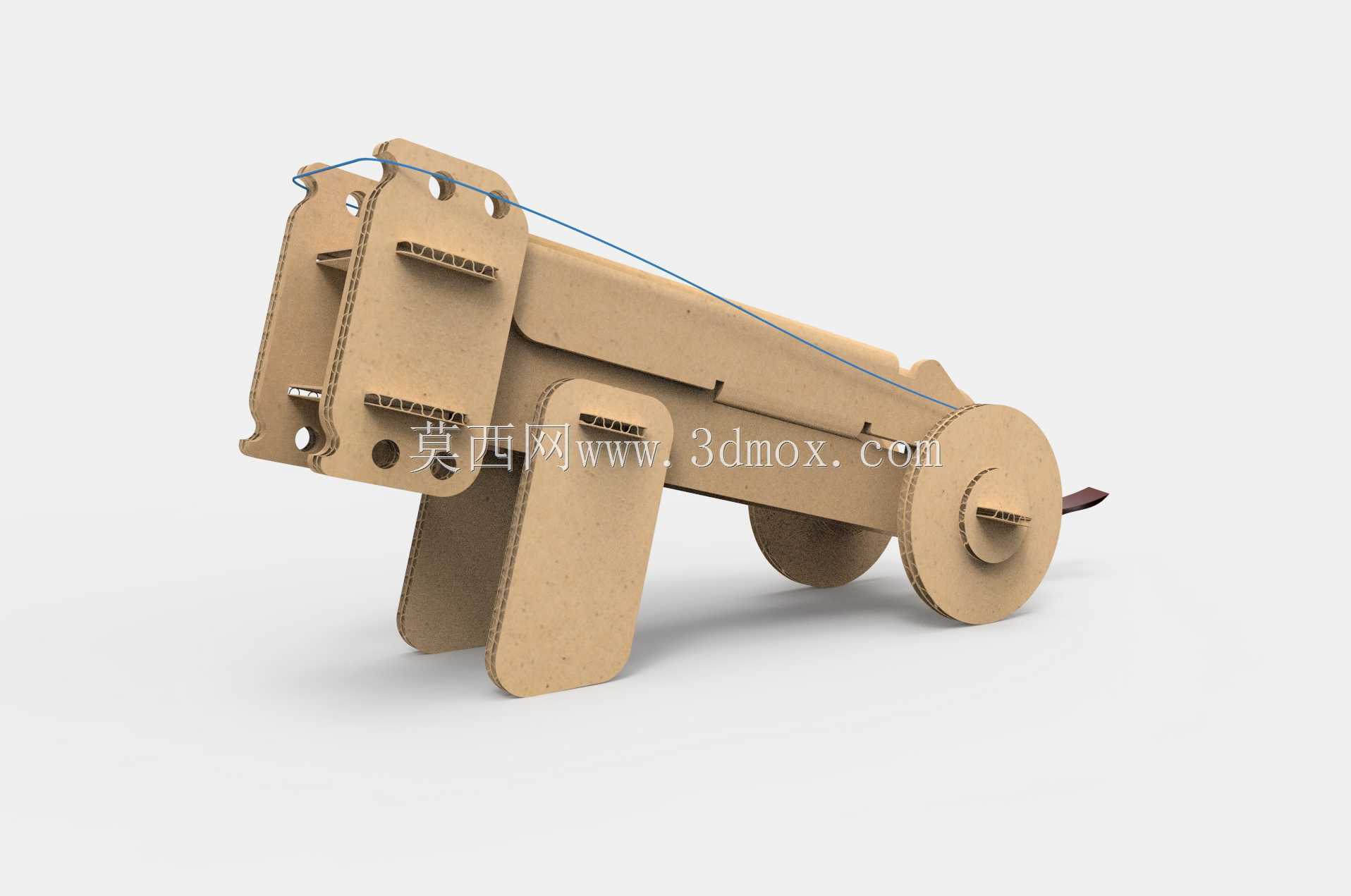

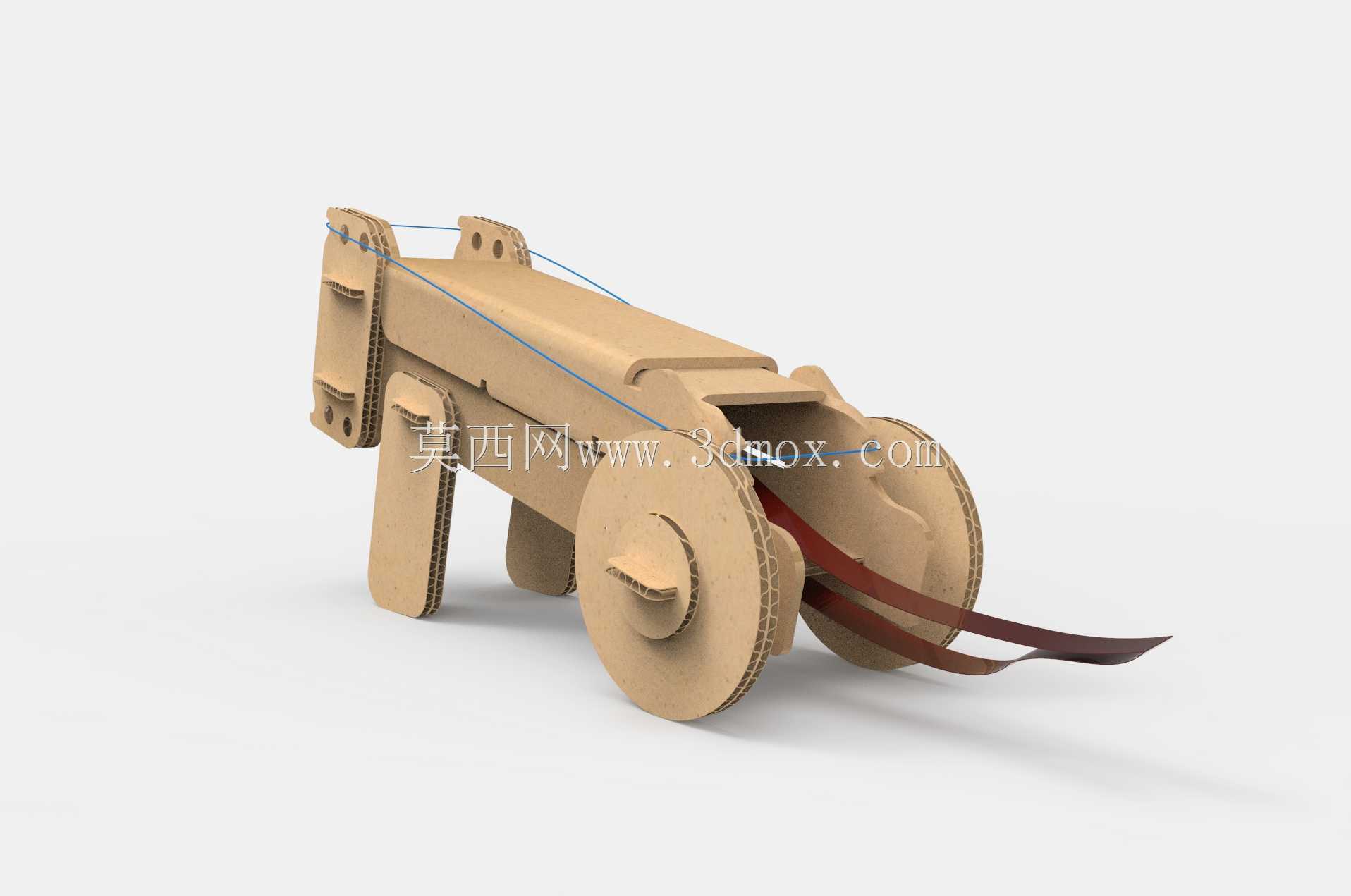

　　这款纸板橡皮筋发射装置，核心定位为科教类拼装玩具结构，可应用于中小学创客教育课堂、青少年手工实践活动场景，也可作为简易机械原理演示教具，帮助学习者直观理解杠杆触发、弹性势能转化的基础机械逻辑。从功能实现逻辑来看，装置依靠橡皮筋拉伸储存的弹性势能完成发射动作，炮身主体采用层叠瓦楞纸板拼接成型，所有连接部位均通过纸板自身的插舌、卡槽结构完成锁合，无需额外金属紧固件或粘接剂，既降低了拼装门槛，也避免了小零件误吞的安全隐患，适配低龄学习者的操作能力。设计过程中优先考虑纸板材料的力学特性，炮身主体采用多层瓦楞纸板叠合的加强结构，抵消橡皮筋拉伸时产生的横向拉应力，避免单次发射后炮身出现形变松脱；行走轮部分采用同轴插接结构，

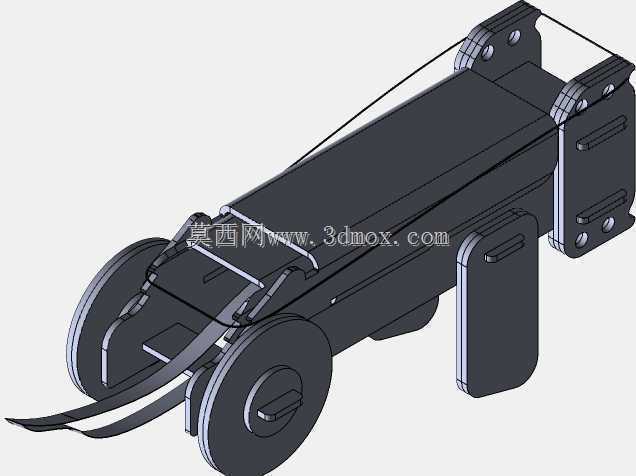

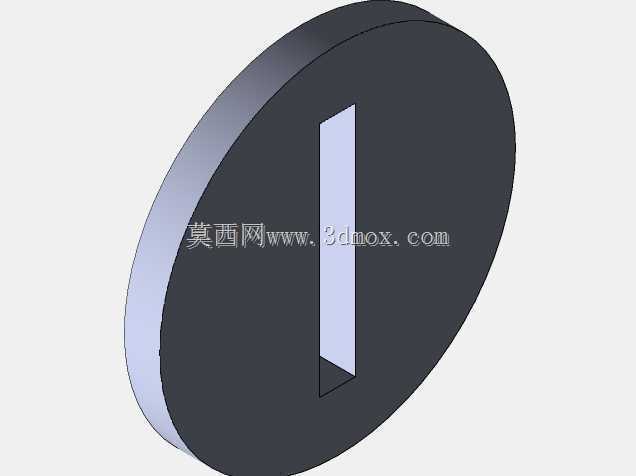

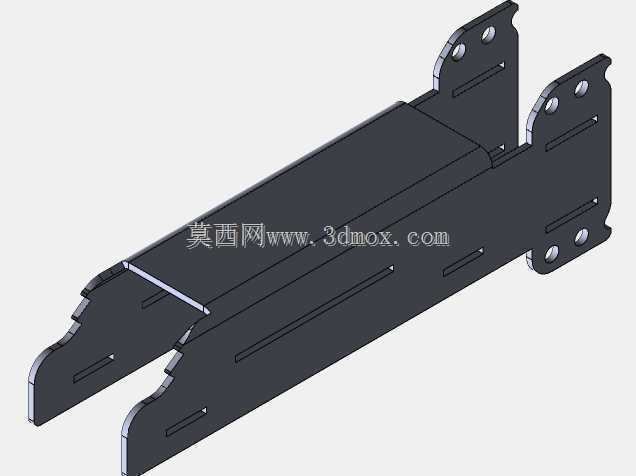

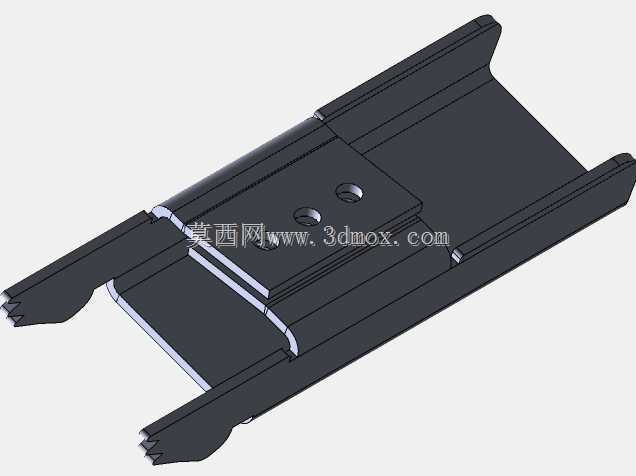

　　轮片与轴体均为纸板裁切成型，轴端设计有防脱卡舌，保证推行过程中轮体不会从轴孔中脱出，同时轮面预留的摩擦纹理可在光滑桌面、硬质地面上顺畅移动，无需额外加装橡胶防滑层。触发结构采用杠杆式拨片设计，拨片与炮身的铰接点通过纸板卷制的销轴实现转动，拨片受力端延伸至炮身尾部，操作时只需向下按压拨片尾部，即可释放卡在拨片前端的橡皮筋，触发行程控制在15mm以内，按压力度控制在5N上下，适配青少年的手指发力范围，避免触发力度过大导致的操作疲劳。炮管部分采用U型截面的纸板弯折结构，两侧预留的橡皮筋挂点位置经过反复调校，橡皮筋拉伸后与炮管轴线保持平行，发射时弹体（可适配折叠纸弹、软质泡沫弹）沿炮管内腔滑行，不会出现偏航卡滞的问题；

　　炮管仰角通过炮身与轮架之间的插接档位调节，共设置3个固定仰角档位，对应不同的发射距离区间，档位切换时只需将炮身底部的插舌卡入对应高度的卡槽即可，无需额外锁紧结构。从安装边界来看，装置整体拼装完成后长度控制在280mm左右，宽度控制在120mm以内，高度控制在100mm上下，放置在常规课桌表面即可完成拼装与发射操作，不会占用过多操作空间；所有纸板零件的裁切公差控制在0.5mm以内，拼装时插舌与卡槽的配合间隙均匀，无需额外打磨修整即可顺利组装，拼装完成后整体结构可承受至少50次反复发射而不出现结构松脱，满足日常把玩、教学演示的使用强度需求。设计时还充分考虑了材料的易得性，所有零件均可采用常规厚度的瓦楞纸板通过激光裁切或手工裁切完成制作，无需特殊加工设备，方便学习者自行复刻制作，在拼装过程中可直观理解插接结构的受力逻辑、弹性势能的转化过程，兼具可玩性与科教属性。
