小型桌面式字母雕刻加工机头结构

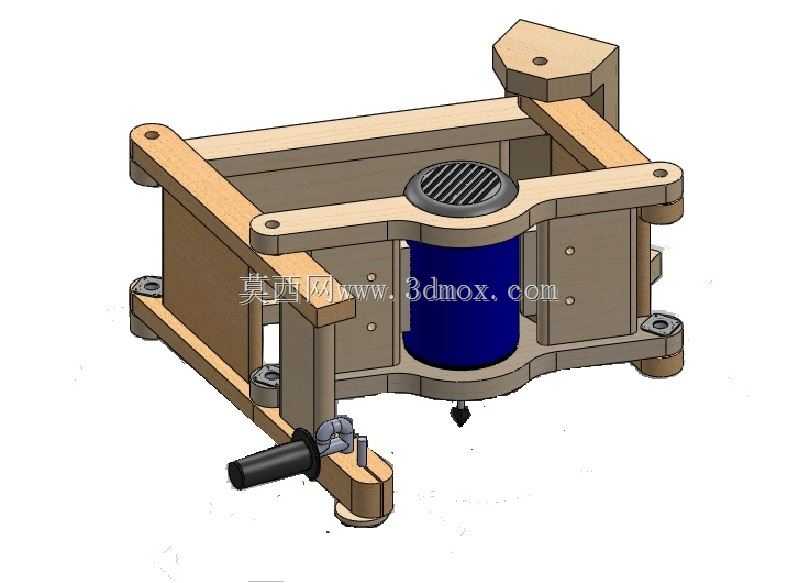

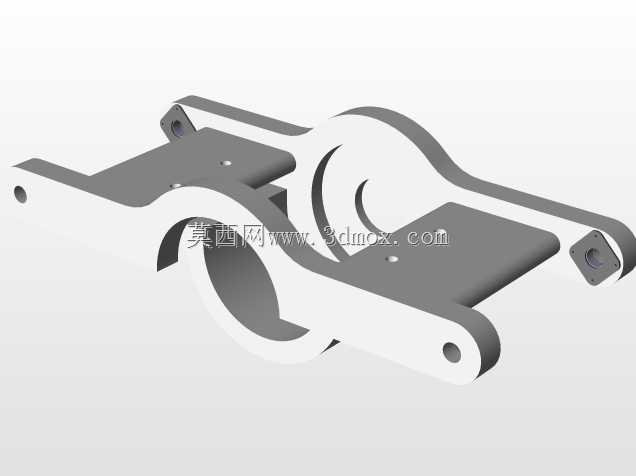

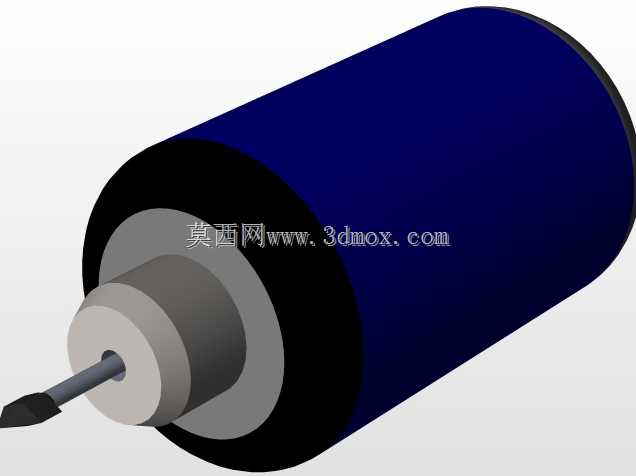

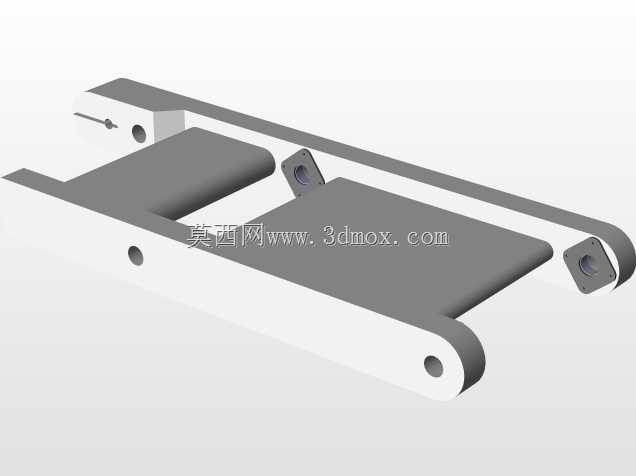

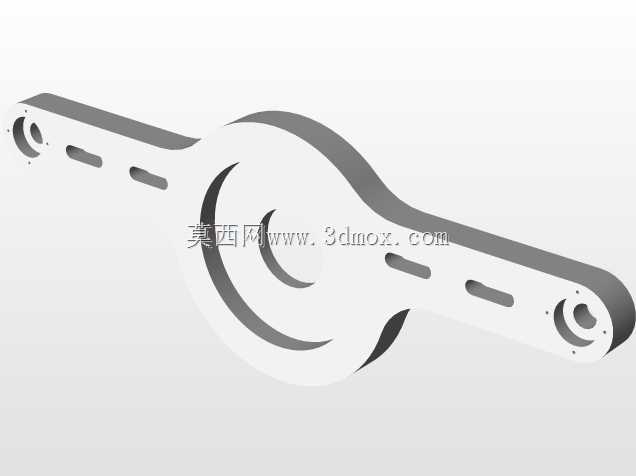

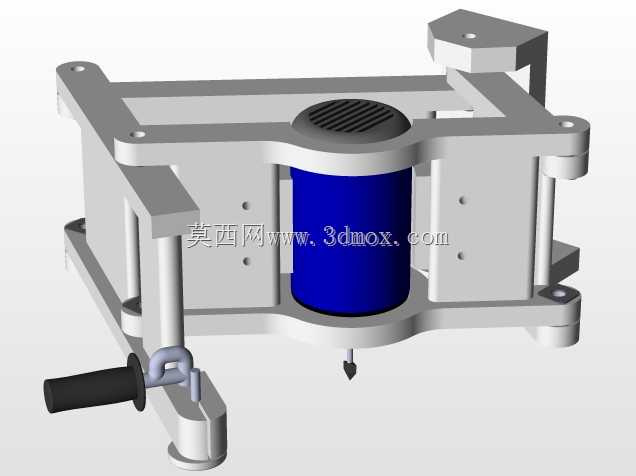

这款小型雕刻机头结构，主要面向桌面级小尺寸工件的字母、标识刻制作业场景，常见于广告标识小批量打样、木工手作个性化定制、教学实训类加工场景，适配厚度15mm以内的亚克力、密度板、软铝等常见雕刻基材，作业时不需要占用大型车间场地，普通工作台面即可完成安装固定。从结构设计逻辑来看，整体采用层叠式框架布局，外围支撑件选用硬质木质复合板材加工，相比全金属框架能有效降低整机自重，同时板材的加工难度更低，小批量制作时不需要复杂的钣金折弯或铸造成型工序，普通数控开料设备即可完成所有框架零件的裁切加工。框架的连接点位全部采用内嵌铜质螺母配锁紧螺栓的方式，避免木质材料反复拆装后出现螺纹滑牙的问题，四个角位的支撑脚预留了M6规格的安装孔位，可直接固定在标准铝型材工作台面上，安装边界控制在220mm×200mm的方形区域内，整体高度不超过180mm，不会对操作人员的上下料动作造成遮挡。核心加工执行部分采用垂直布置的动力单元，主轴套筒通过上下两层交叉布置的导向臂实现Z向进给限位，导向臂与框架之间的铰接点配置了自润滑轴套，长时间往复移动也不会出现卡顿偏移，能保证刻刀进给时的同轴度误差控制在0.1mm以内，满足字母刻制的线条精度要求。侧面伸出的操作手柄直接连接Z向进给驱动结构，操作人员手动按压即可控制下刀深度，手柄表面做了滚花防滑处理，长时间操作也不易脱手。设备的走线全部隐藏在框架内侧的走线槽内，不会出现加工碎屑刮蹭线缆的问题，底部的刻刀夹持位采用标准ER夹头结构，可兼容0.5-3mm直径的各类雕刻刀具，更换刀具时不需要额外拆解框架结构，松开夹头螺母即可完成换刀操作。框架顶部的限位块可根据加工深度需求调整位置，避免下刀过深击穿工件或是损坏刀具，整体结构没有复杂的传动部件，日常维护只需要定期给铰接点添加少量润滑脂即可，适合非专业机加工背景的操作人员使用，在小批量个性化标识加工场景下，相比大型数控雕刻机有更低的使用门槛和更小的场地占用优势。
