遥控玩具车螺旋弹簧式避震器结构设计

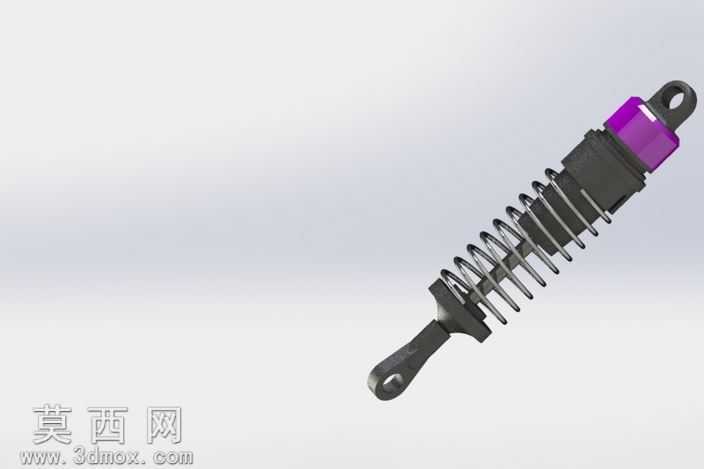

本作品为遥控模型车用避震器三维建模成果，建模过程围绕实物比例与功能还原展开，首先通过测绘确定各部件尺寸参数，在三维软件中依次完成上下安装吊耳、阻尼筒体、调节端盖、螺旋弹簧等独立零件的建模。建模时优先采用参数化草图绘制方式，对吊耳的铰接孔位做同轴度约束，保证安装配合精度；阻尼筒体部分采用回转特征构建，外壁预留弹簧定位卡槽，避免弹簧工作时出现径向偏移；顶部紫色调节端盖通过螺纹配合特征与筒体连接，建模时还原了螺纹牙型细节与端面的调节防滑纹路，还原实物预紧力调节的功能结构。材质与渲染环节，针对不同部件匹配对应材质属性：上下吊耳采用增强尼龙材质，设置哑光磨砂质感与轻微的表面颗粒纹理，还原工程塑料的视觉效果；阻尼筒体做硬质阳极氧化金属材质，添加细微的使用划痕与哑光金属反光，提升真实感；螺旋弹簧采用弹簧钢材质，设置高反光金属质感与均匀的金属镀层光泽，还原弹簧的金属弹性件视觉特征；顶部调节端盖做阳极氧化紫色铝合金材质，区分功能部件的同时提升模型辨识度。结构设计上还原了真车避震器的核心工作逻辑，螺旋弹簧套设在阻尼筒体外侧，上下端分别卡接在端盖与下吊耳的定位槽内，上下吊耳的铰接孔可配合销轴安装在遥控车的悬架摇臂与车架之间，当车轮受到路面冲击时，弹簧可吸收冲击能量，筒体内部的阻尼结构可抑制弹簧的多余往复弹跳，保证遥控车行驶时的车身稳定性。建模过程中对所有配合面做了间隙校验，保证各零件装配后无干涉，弹簧的自由长度、刚度参数匹配遥控车的整车重量，可适配1:10比例的越野遥控车、平跑遥控车使用，渲染阶段采用渐变浅灰色背景，搭配柔和的侧上方打光，清晰展现避震器的整体结构与各部件的衔接关系，突出弹簧的螺旋形态与各部件的材质差异，完整呈现该避震配件的外观特征与结构逻辑。
