三位孔位嵌入式电源插座装配结构

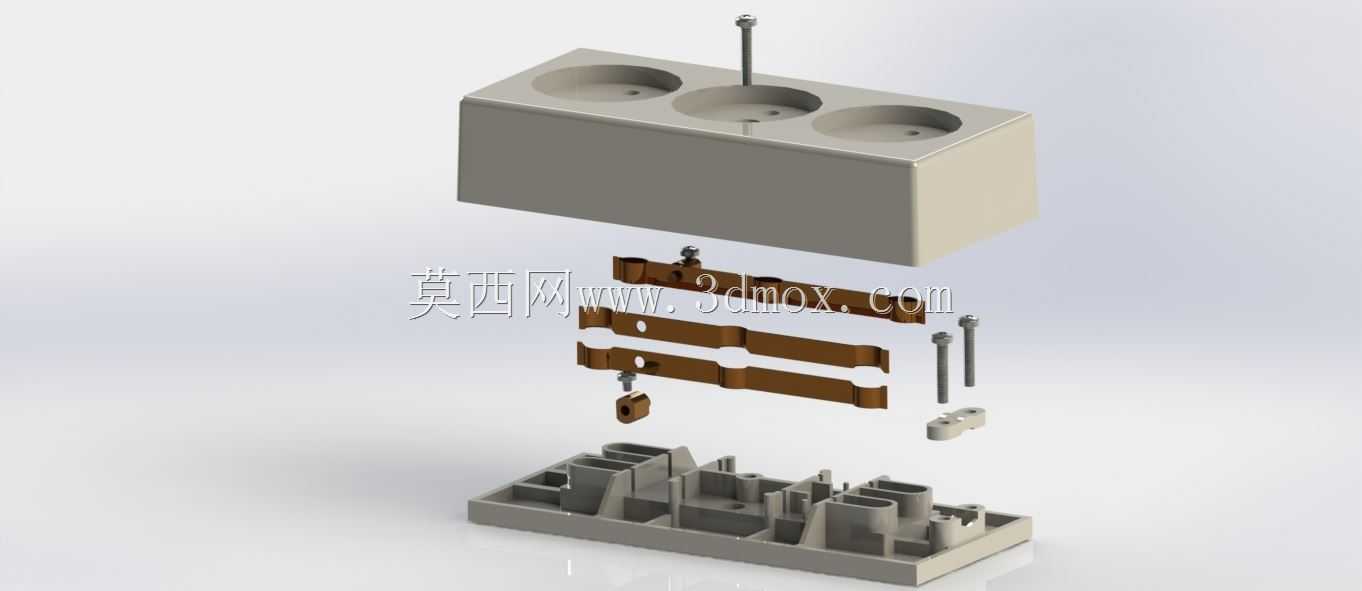

　　这款三位孔位的嵌入式电源插座，主要面向民用建筑室内布线、桌面嵌入式供电、工业控制柜低压取电场景设计，作为终端取电连接件，承担低压市电与用电设备之间的导通、绝缘防护、机械固定作用，日常使用中需要同时满足导电接触可靠、绝缘性能达标、多次插拔不松动、安装后与装配面贴合平整的核心要求。从拆解结构来看，整个产品分为上下绝缘壳体、内部导电铜件、锁紧螺丝、接线端子几个核心部分，上壳体预留三个圆形插孔位，每个孔位的内径尺寸匹配国标插头插片的插入公差，孔位边缘做了0.3mm的倒角处理，既可以引导插头顺利插入，也能避免日常使用中孔口边缘被反复摩擦产生毛边，影响插拔手感。

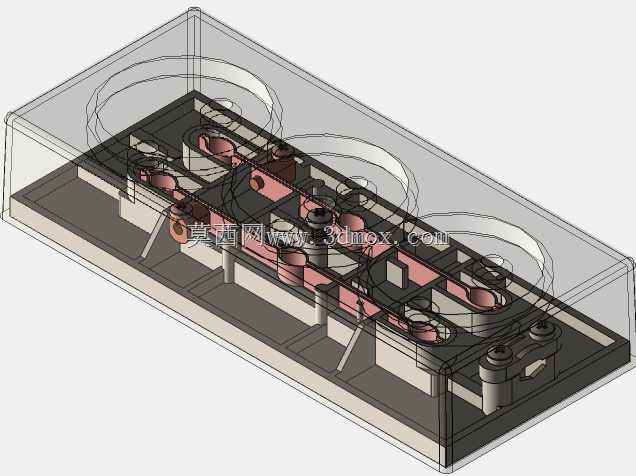

　　下壳体作为整个插座的承载基座，内部做了多道分隔筋位，每一组导电铜件都被独立的筋位隔开，筋位厚度1.2mm，采用和壳体一致的绝缘阻燃材质，能够避免不同极性的导电件之间因为错位、积灰产生爬电风险，基座底部预留了接线端子的安装位，接线端的螺丝孔做了内嵌铜螺母的设计，相比直接在塑料壳体上攻丝，反复接线锁紧时不会出现塑料滑牙的问题，接线的进线孔做了喇叭口导向，穿线时不会割伤导线绝缘层。内部的导电铜件采用折弯成型的弹片结构，两片铜件平行布置在壳体内腔，弹片的接触位置做了圆弧收口，插头插片插入时，弹片的弹性变形会提供持续的抱紧力，保证接触电阻稳定在合格范围内，不会因为轻微震动出现接触不良打火的问题，铜件两端的固定孔位和下壳体的定位柱做过盈配合，装配时不需要额外打胶固定，直接压入定位柱就能保证铜件不会在壳体内窜动，避免孔位错位导致插头无法插入。

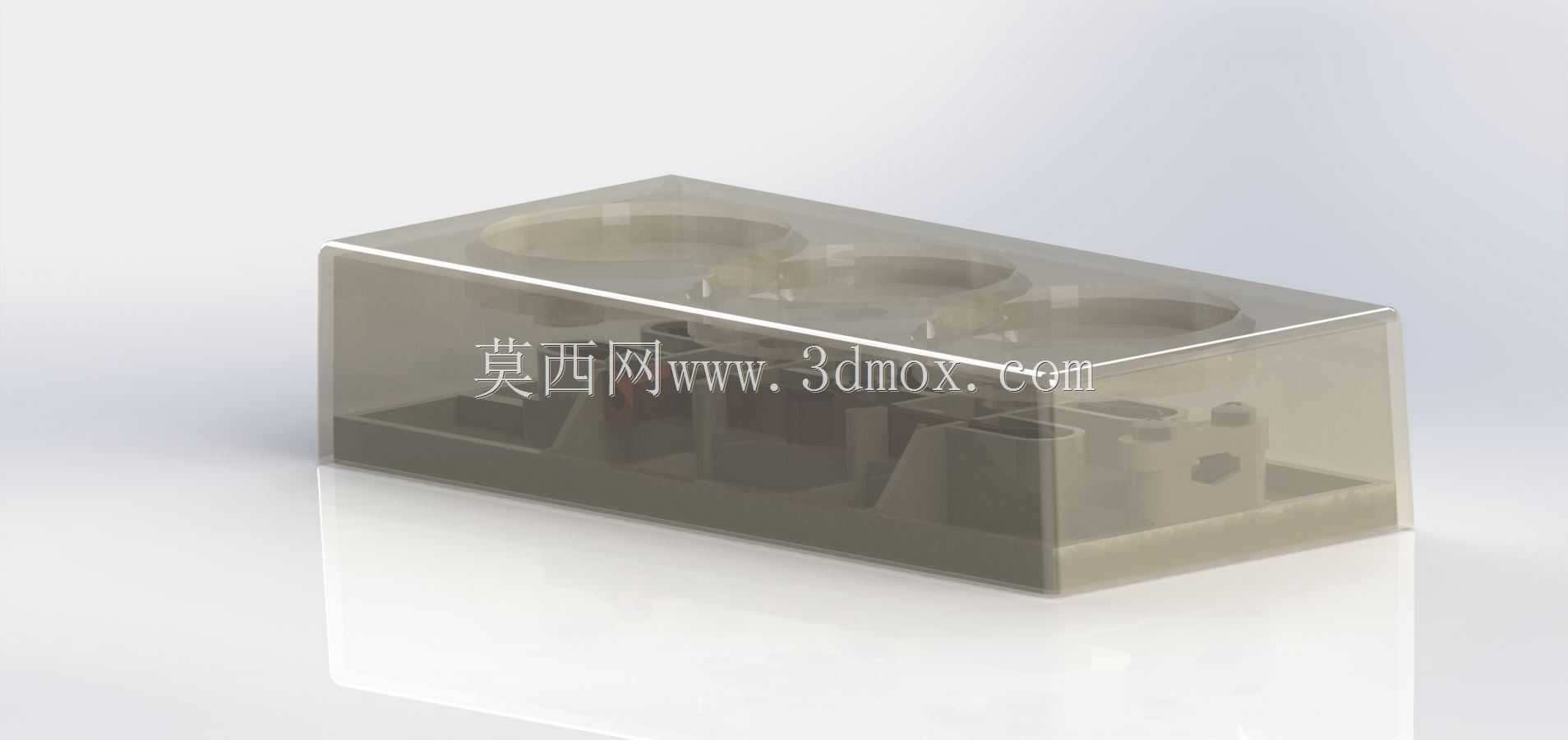

　　整个插座的上下壳体采用两颗长螺丝从顶部孔位位置贯穿锁紧，螺丝长度刚好穿过上下壳体的固定柱，锁紧后上下壳体的贴合面缝隙控制在0.1mm以内，不会出现壳体翘边、缝隙过大进灰的问题，同时在壳体侧边预留了两个小型的卡扣结构，螺丝锁紧前卡扣可以先做预固定，方便装配时定位，不需要工人全程手扶壳体对准螺丝孔，能提升装配效率。安装边界方面，这款插座采用嵌入式安装设计，下壳体的外形尺寸适配常规86型暗装底盒的安装空间，壳体侧边的固定耳位可以和底盒的螺丝孔对齐，安装时只需要将壳体推入底盒，拧上两侧的固定螺丝就能完成固定，上壳体的外边缘比下壳体大2mm，安装后可以完全盖住底盒与墙面之间的缝隙，不需要额外做收边处理。

　　设计过程中针对日常使用的常见问题做了对应优化，比如插孔内部做了防误插挡片，挡片采用单插片无法顶开的结构，只有零火插片同时插入时才能推开挡片接触铜件，避免儿童用细小物件误捅插孔发生触电风险；壳体材质选用阻燃ABS，满足灼热丝750℃不起燃的要求，即使内部出现接触打火也不会引燃壳体；导电铜件的厚度做了0.6mm的选型，在满足弹性要求的同时，额定10A电流下的温升不会超过40K，长时间满负载使用也不会出现壳体发烫的问题。整个装配结构没有多余的零件，所有零件都有对应的定位结构，装配流程可以按照先将铜件压入下壳体定位柱、放入接线端子锁紧螺丝、扣合上壳体预固定、穿入顶部锁紧螺丝拧紧的顺序完成，适合流水线批量装配，每个工位的操作步骤简单，不需要复杂的工装夹具就能完成组装，装配完成后整体结构紧凑，没有多余的突出结构，安装后和装配面齐平，不会突出影响周边空间使用。
