复杂曲面文字浮雕凹陷建模教程案例

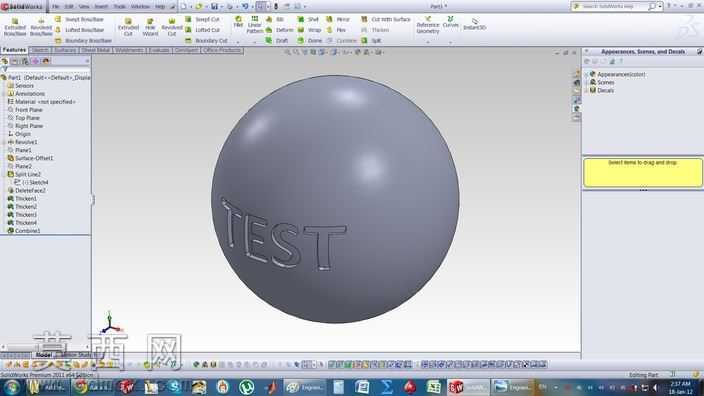

本建模案例聚焦多曲率复杂曲面的文字雕刻实现方案，区别于常规圆柱面可直接使用自动包覆、拉伸切除的简易操作逻辑，针对球面、自由曲面这类存在多向曲率变化的非规则表面，梳理了完整的浮雕与凹陷文字建模流程，解决常规包覆命令无法适配多变曲率曲面、文字投影后变形失真、切除特征出现几何错误的常见问题。建模过程中首先完成基础曲面实体的构建，案例中以光滑球面作为演示载体，保证基础曲面的曲率连续无破面，为后续文字贴合提供合格的实体基础。文字创建阶段先在合适的基准面绘制目标文字草图，调整文字的字号、字间距与字体样式，确保文字轮廓线条闭合无重叠、无多余断点，避免后续特征生成时出现几何拓扑错误。针对多曲率曲面的贴合需求，采用投影曲线命令将平面文字草图精准映射到目标复杂曲面上，投影过程中注意选择合适的投影方向，保证文字在曲面各个曲率区域的比例协调，不会出现局部拉伸变形过大的问题。完成曲线投影后，使用分割线命令将投影得到的文字轮廓在目标曲面上生成独立的分割面域，区分出文字区域与曲面基底区域。若要实现凹陷雕刻效果，则以分割出的文字面域为基础，采用等距曲面命令向内偏移设定的雕刻深度，再通过放样、边界凸台/切除命令衔接偏移面与原曲面的边缘，保证雕刻边缘与原曲面顺滑过渡，无突兀的棱角或断差；若要实现浮雕凸起效果，则向外等距对应深度，同样做好边缘的过渡衔接，保证浮雕文字与基底曲面结合自然。建模全程需实时检查特征的几何连续性，避免出现零厚度、面重叠等报错问题，最终完成的模型可直接用于后续的渲染、3D打印或数控加工编程，整套方法可适配各类自由曲面、异形曲面的文字雕刻需求，突破常规自动包覆命令的曲面类型限制，大幅提升复杂曲面标识添加的建模效率与成品质量。
