小型折角合页金属铰链结构设计

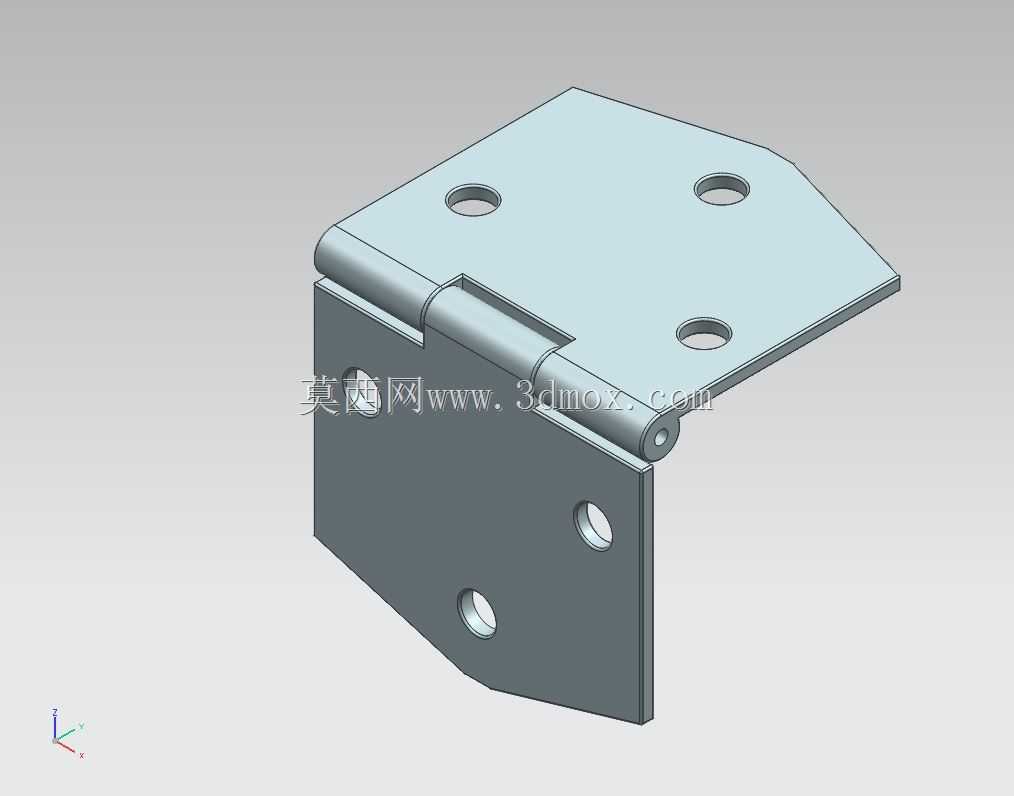

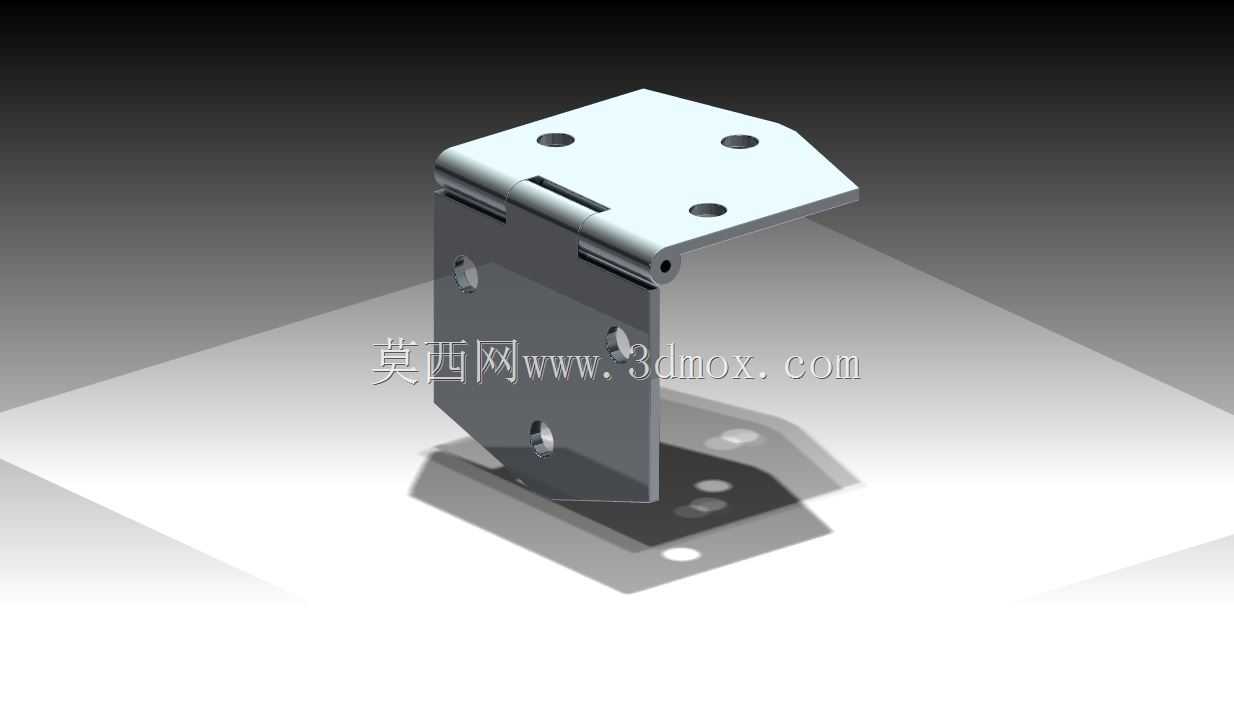

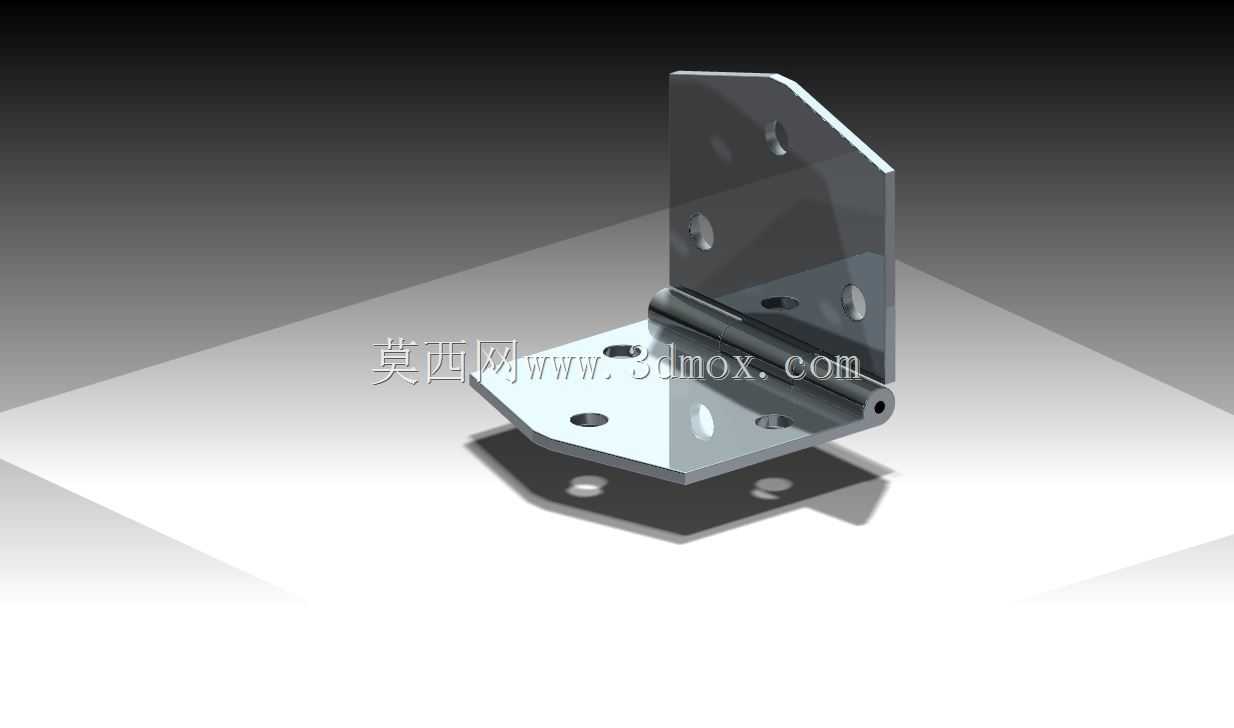

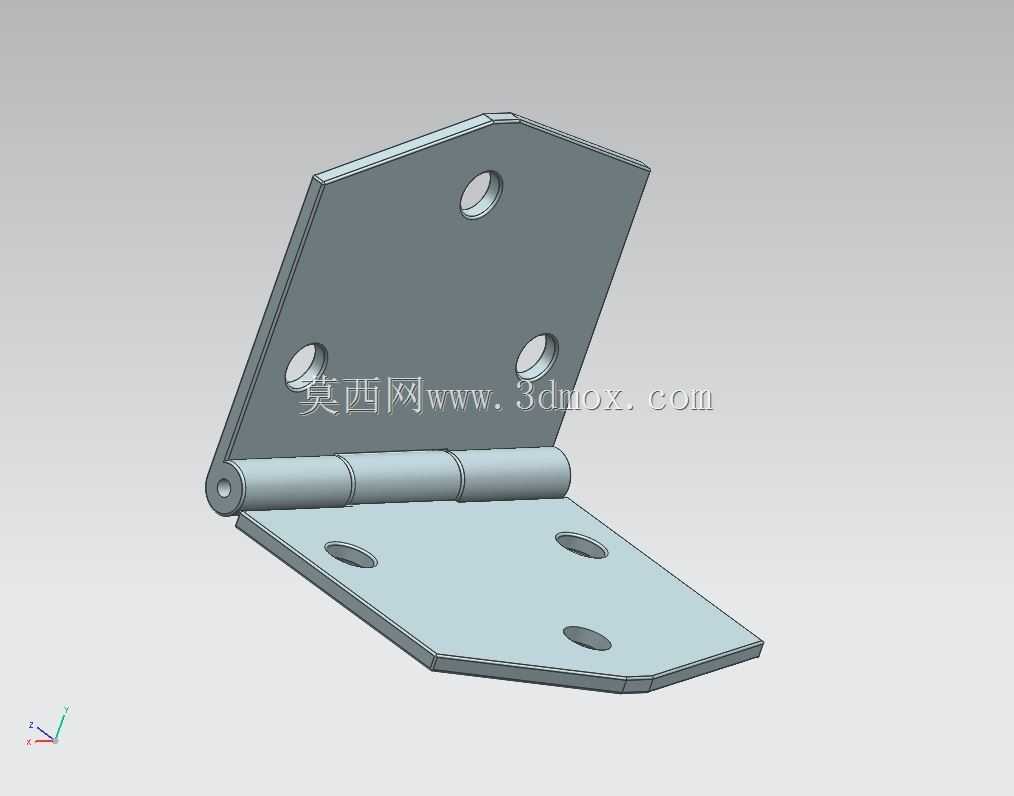

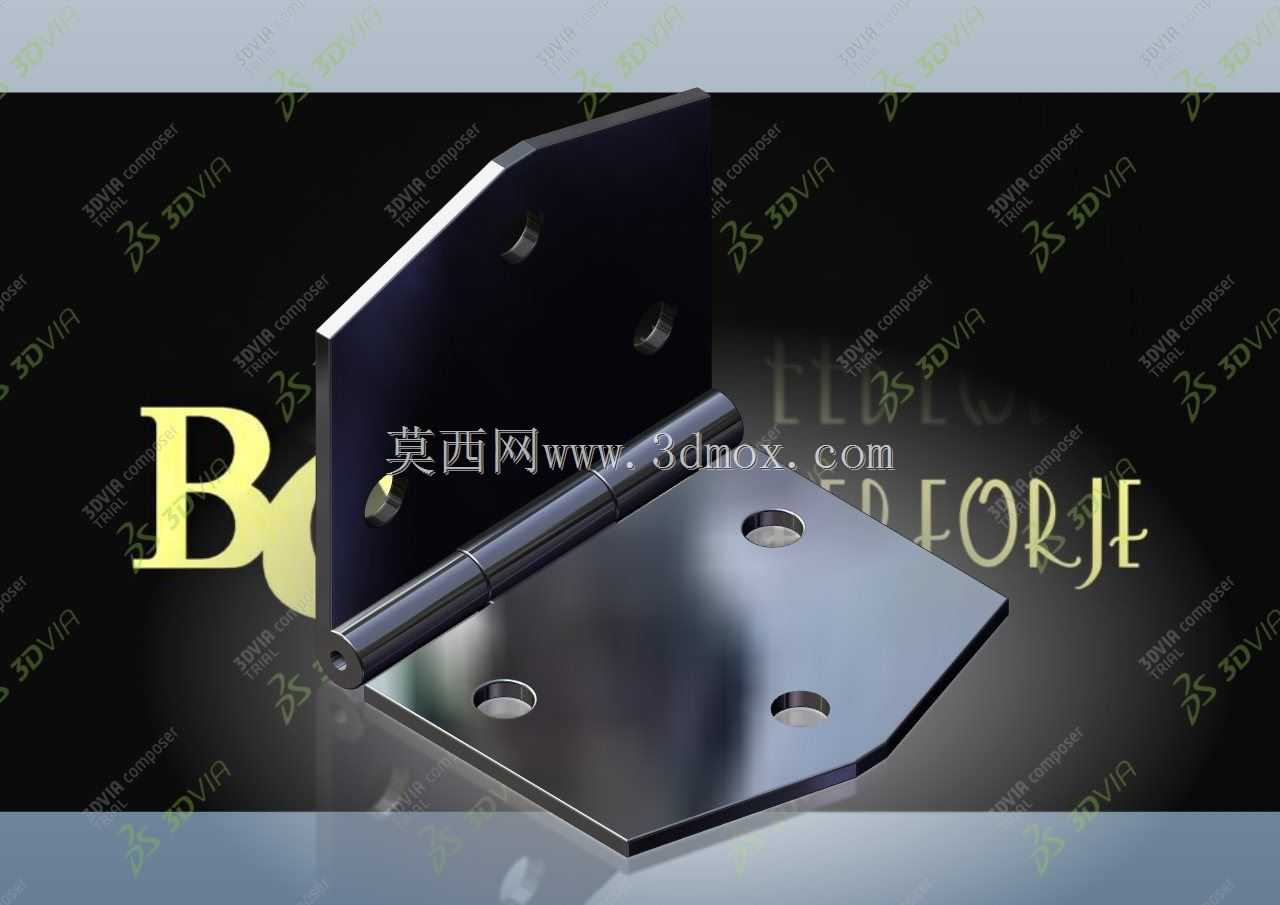

日常做设备护罩、小型机箱、仪器检修门的结构设计时，这类折角铰链的选型和建模是经常碰到的需求，很多新手容易忽略安装边界的干涉问题，最后打样装配才发现门体开合卡滞，或是安装孔位和内部元器件冲突。这款铰链采用90度折角的双页片结构，其中一页为垂直安装面，适配设备侧立板、机箱框架的垂直安装基准，另一页为水平安装面，可直接固定在门板、护罩的折边位置，不需要额外做安装让位凸台，对于薄板类的钣金箱体来说，能省去不少二次加工的工序。从结构功能来看，中间的卷边铰接轴采用通长卷合工艺，相比分段式的铰接点，整体的承重均匀性更好，开合过程中不会出现页片晃动、旷量过大的问题，日常用于10kg以内的小型门体、护罩结构完全能满足使用需求，开合角度可以根据实际安装的限位结构调整，常规状态下可实现0到180度的顺畅转动。设计这类铰链的时候，首先要确认的是安装面的贴合度，两个页片的平面度需要控制在合理公差范围内，避免安装后出现翘边，导致固定螺丝受力不均滑牙。页片上的安装孔采用沉孔设计，装配后螺丝头可以完全埋入页片平面，不会突出表面刮伤操作人员或是干涉门体开合，孔位的排布避开了铰接卷边的位置，安装时扳手操作空间充足，不需要特殊的安装工具。尺寸方面，这款铰链的两个安装页片边长分别为37mm和32mm，页片厚度1.5mm，属于小型轻量化的铰接配件，安装时需要在对应的门板和框架上预留足够的转动空间，尤其是折角位置的R角避让，避免开合过程中页片和安装基体的棱边发生摩擦。在实际应用场景中，除了常规的工业机箱、设备护罩，这类小尺寸铰链也常用于小型配电箱、仪器仪表的检修门、自动化设备的观察窗翻盖等位置，相比普通的平开合页，折角结构可以直接适配两个垂直面的连接需求，不需要额外设计安装转接件，能有效简化整体结构，减少装配零件数量。建模过程中需要注意卷边位置的配合间隙，两个页片的卷边同轴度要控制好，预留合理的转动间隙，避免装配后出现转动卡涩，同时页片的边缘做了小倒角处理，去除冲压后的锐边，避免安装和使用过程中割伤。
