总线式工位物料悬挂限位托架结构

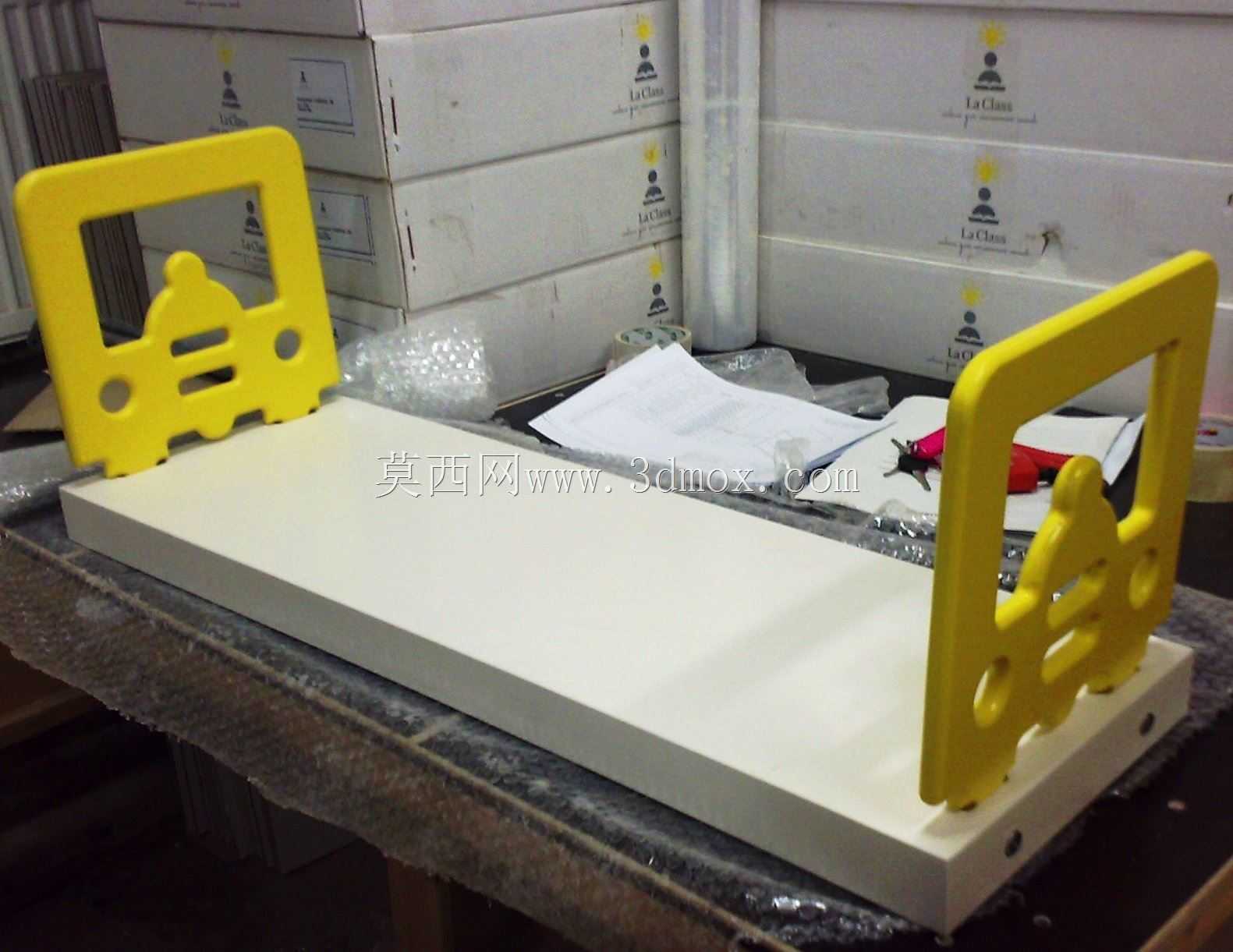

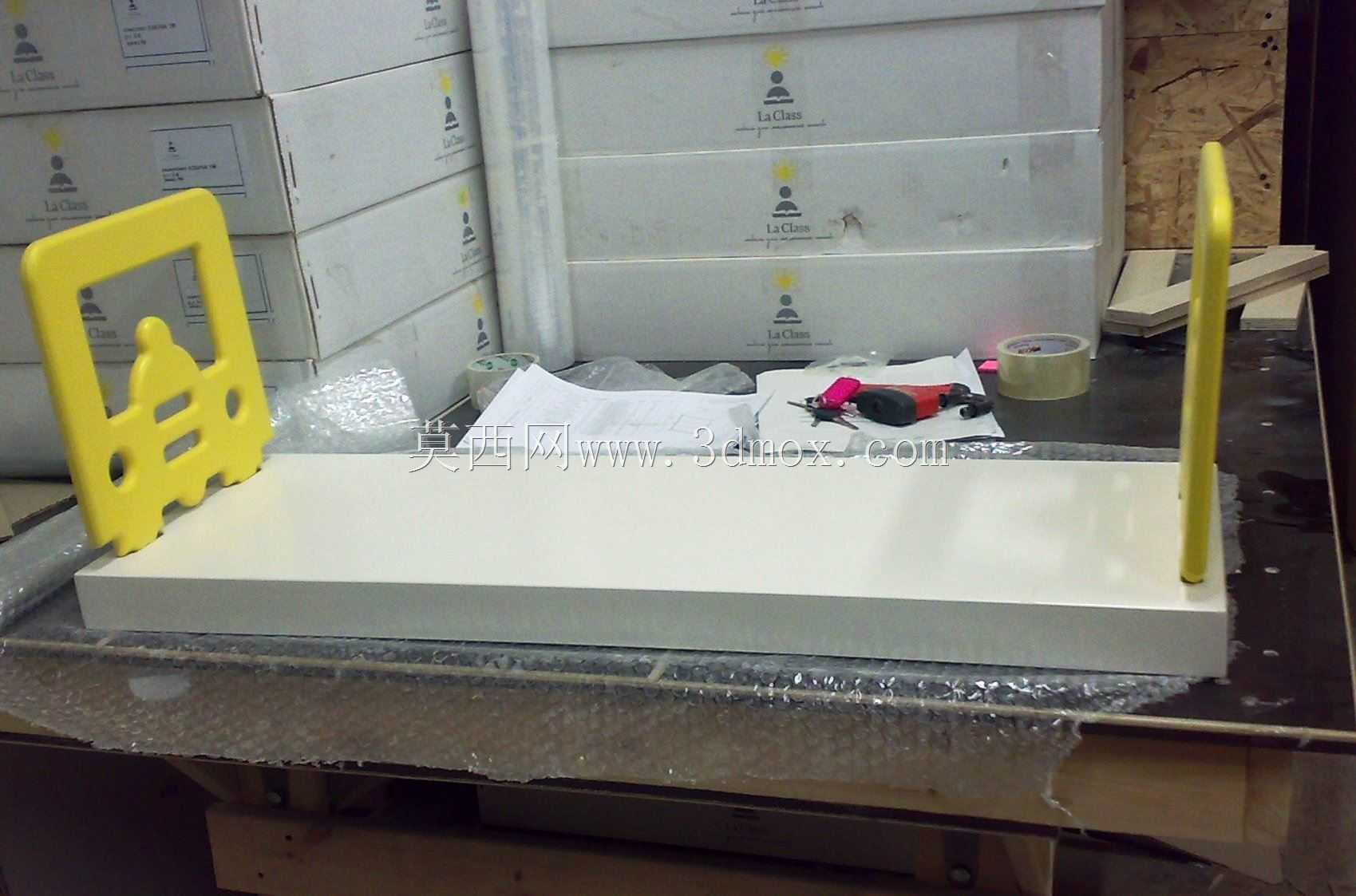

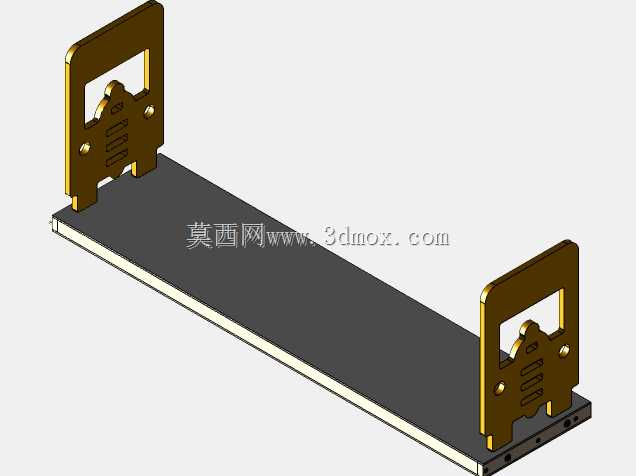

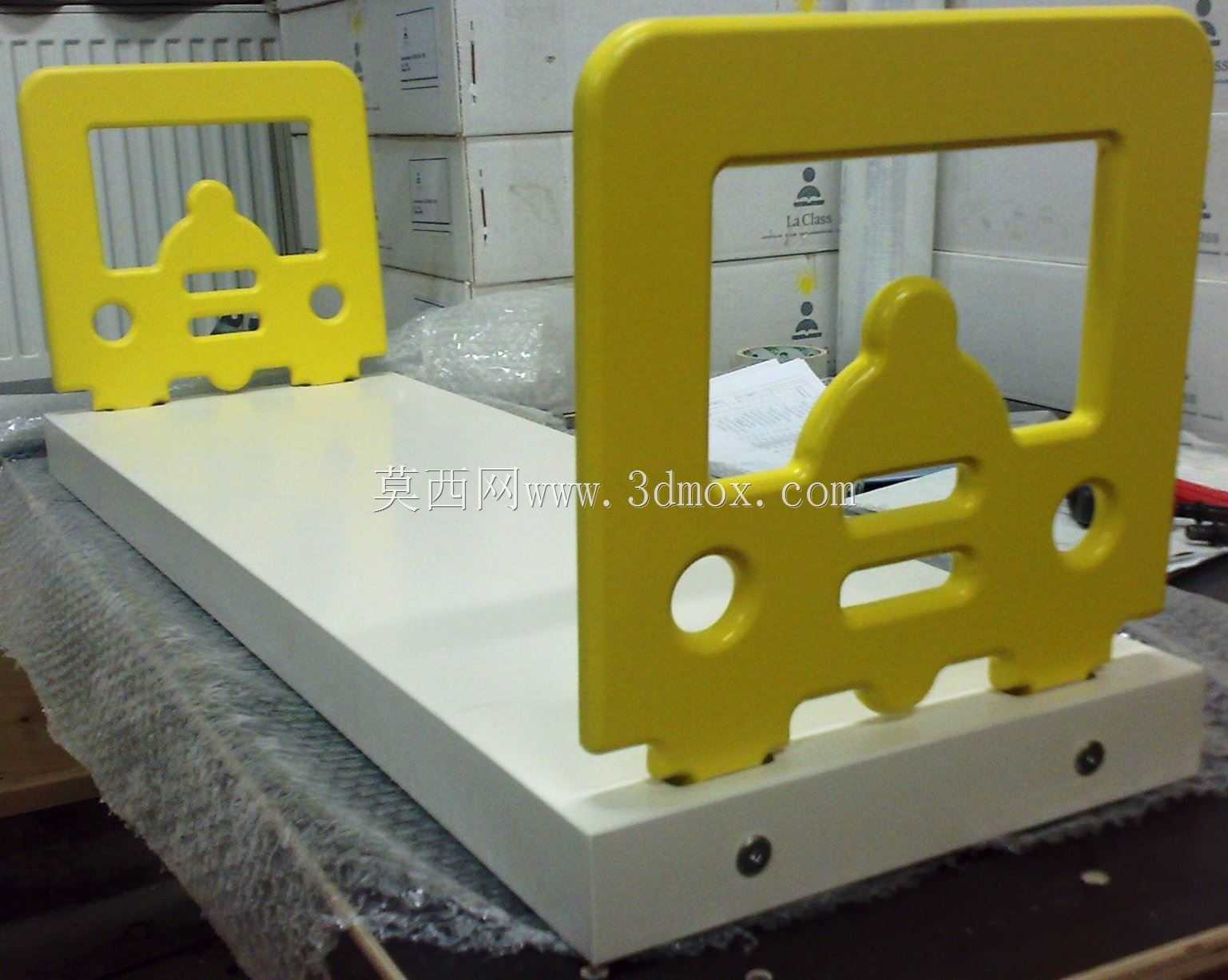

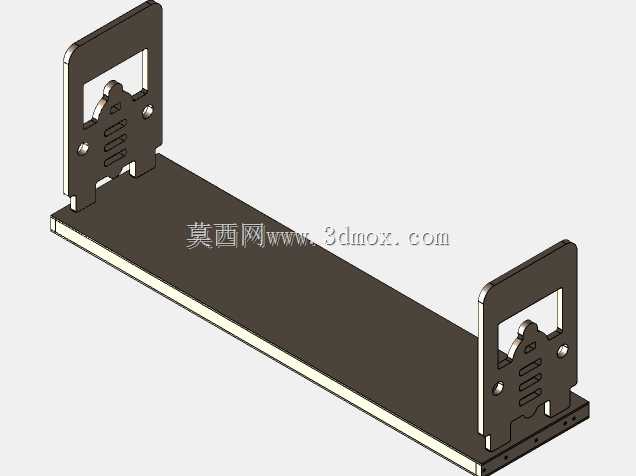

这类悬挂托架主要应用在总线式流水线的工位侧边，用来承托、限位待装配的平板类工件，常见于电子装配、轻型部件组装的生产线边，替代传统的固定式挡块，减少工件在流转过程中的剐蹭、移位问题。从结构设计来看，主体的黄色挡架采用对称式框型结构，中部的仿形凸起刚好贴合工件侧边的定位缺口，两侧预留的圆孔是快装销孔，不需要额外拧动多颗螺栓就能快速完成挡架的拆装更换，适配不同宽度规格的平板工件。挡架底部通过沉头螺钉固定在白色的安装基座上，基座的底面做了防滑纹理处理，直接放置在流水线台面上时不会因为工件推送的侧向力出现滑移，也可以根据工位布局需求，在基座底面加装磁吸块或者螺栓过孔，实现与铝型材工作台的刚性连接。设计时优先考虑了工位操作的人机工程，挡架的上边缘做了全周R3的圆角处理，操作人员取放工件时不会被锐边划伤，框型的镂空结构一方面减轻了挡架自身的重量，单块挡架重量控制在0.8kg以内，单人即可完成拆装调整，另一方面也能减少工件与挡架的接触面积，避免平板类工件的表面被大面积剐蹭留下划痕。安装边界上，单组挡架的基座长度适配400-600mm宽度的平板工件，两个挡架对称布置时的中心距可根据工件长度在300-800mm范围内调整，挡架的凸起定位部分高出基座安装面120mm，刚好卡在工件侧边的定位槽位置，即使流水线有轻微的振动，工件也不会从托架上脱出。实际产线应用中，这类托架不需要搭配复杂的气动或者电动元件，纯机械结构的故障率极低，日常维护只需要定期检查沉头螺钉的紧固状态即可，针对不同的工件外形，只需要更换前端的黄色挡架部分，底部的白色基座可以通用，大幅降低了线边工装的改造成本。挡架的材质选用常用的工程塑料注塑成型，表面做哑光处理，不会在强光工位下产生反光干扰操作人员的视线，基座采用密度较高的PVC材质，自身重量足够保证放置的稳定性，不需要额外加装配重块。在结构细节上，挡架与工件接触的定位面做了0.5mm的拔模斜度，工件推入托架时能起到导向作用，即使操作人员放置工件时有轻微的位置偏差，也能顺着斜度滑入正确的定位位置，不需要反复调整工件位置，能有效提升单工位的装配效率。
