原木风嵌入式电视组合置物架结构设计

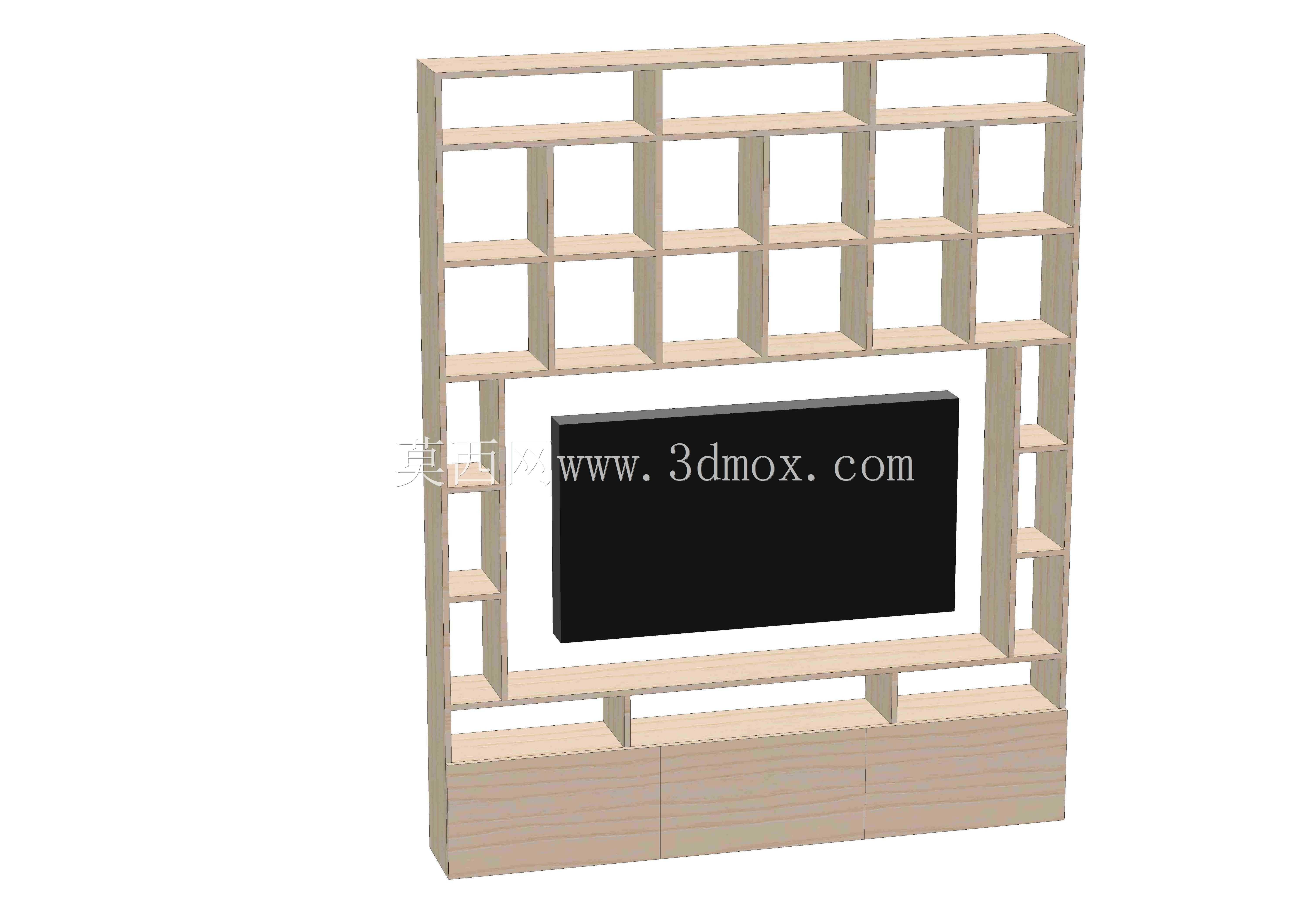

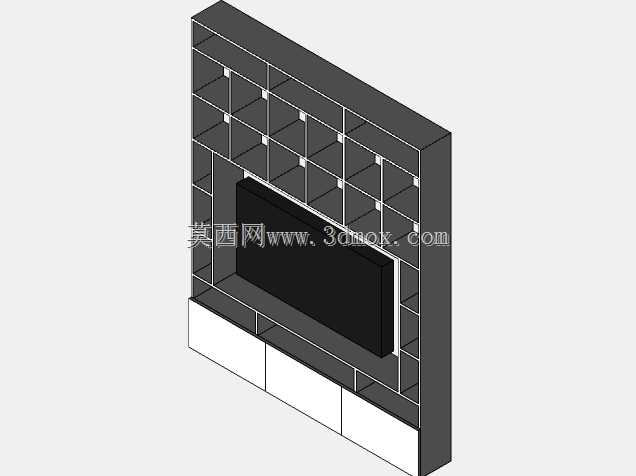

这款组合置物架主要面向公共阅读空间、社区休闲区及开放式办公场所的影音收纳一体化需求，核心是将液晶显示终端的安装位与开放式储物格做整合设计，解决传统墙面置物架与电视安装位割裂、空间利用率低的问题。从结构布局来看，整体采用对称式框架设计，中部预留标准尺寸的液晶显示屏嵌入位，安装边界做了内收15mm的限位凸边，显示屏嵌入后可与架体正面齐平，避免突出磕碰，同时预留了背部走线槽位，可容纳电源线、信号线的布设，槽位边缘做圆角处理，防止穿线时刮损线材绝缘层。上部区域采用多规格方格组合设计，不同尺寸的格子可分别放置期刊、装饰摆件、小型绿植等物品，格板采用20mm厚的实木拼接板材，每块格板与侧框架采用榫卯加隐形五金件的双重连接结构，单格承重可达15kg，满足常规读物与摆件的放置需求。架体两侧设置竖向通高的窄格，可放置长条状的宣传册、卷轴类物品，下部设置三个等宽的抽屉式储物单元，抽屉采用静音三节导轨，可收纳不常用的影音配件、清洁工具等杂物，抽屉面板与架体采用同材质原木饰面，保证外观一致性。设计过程中充分考虑了安装场景的适配性，整体架体深度控制在350mm，不会过度占用室内通行空间，底部设置可调节高度的支撑脚，可适配地面存在5mm以内高低差的安装场景，无需额外做地面找平处理。架体所有外露边角均做R3mm的圆角倒边处理，避免人员走动时磕碰受伤，符合公共空间家具的安全设计要求。框架连接节点处均做了应力分散处理，在长期满载放置物品的情况下，不会出现框架变形、格板下垂的问题，整体结构无需额外与墙面做锚固连接，依靠自身配重即可保持稳定，适合需要灵活调整摆放位置的场所使用。显示屏安装位的背部预留了通用VESA挂架的安装孔位，可适配40-55英寸范围内的常规液晶显示屏，无需额外定制挂装配件，降低现场安装的适配成本。
