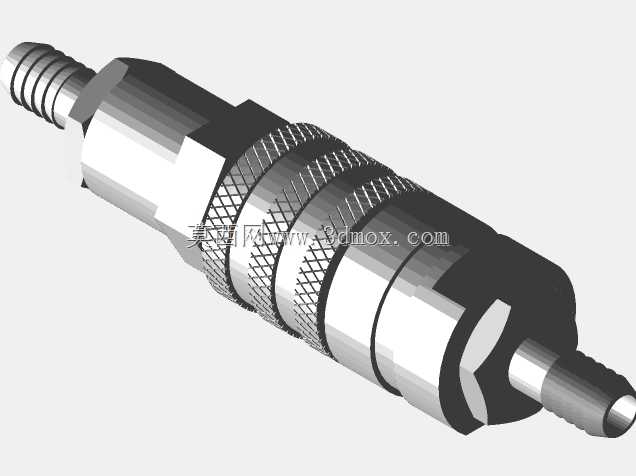

快装式提升阀结构三维设计模型

　　在流体输送管网、工业通风除尘系统、气力输送管线的工况搭建中，这类带快装耦合结构的提升阀，往往承担着管路通断切换、介质流量调节的核心作用，区别于常规法兰连接的升降式阀件，它的快装结构设计能大幅缩短现场安装、后期检修的拆装耗时，尤其适合需要频繁切换管路路径、定期清理阀腔积料的生产场景，比如粮食加工的气力输送线、木工车间的除尘支管、化工粉料的中转输送管路，都能见到这类阀件的实际应用。从结构设计逻辑来看，这款提升阀的耦合连接端采用了无额外紧固件的卡合式对接思路，对接时仅需将阀件两端的耦合接口与对应管路端面对齐，通过接口自带的锁紧结构即可完成密封固定，不需要逐个拧紧法兰螺栓，现场安装时单人即可完成操作，能有效降低管线改造、阀件更换的人工成本。

　　阀瓣的升降运动采用直线导向结构，导向段与阀腔内壁的配合间隙控制在合理范围，避免阀瓣升降过程中出现卡滞、偏磨的问题，密封面采用平面贴合结构，关闭状态下能实现管路的完全截断，不会出现介质内漏的情况，针对含尘、含细小粉料的输送工况，阀腔内部做了流线型过渡设计，没有容易积料的直角死角，能减少粉料在阀腔内的残留堆积，避免长期运行后阀瓣卡涩。从安装边界来看，这款阀件的整体轴向尺寸比同通径的法兰式提升阀缩短近三分之一，对于安装空间局促的管线布局场景，比如设备旁的紧凑支管排布、夹层内的管线安装，能更好适配有限的安装空间，耦合接口的外径尺寸与对应通径的快装管路标准尺寸匹配，不需要额外加工转换接头就能直接对接现有快装管线，

　　阀杆的伸出端预留了执行器安装接口，既可以搭配手动手柄完成人工操作，也能直接加装气动、电动执行机构实现远程自动控制，不需要对阀件本体做额外改装。在实际选型适配过程中，这类快装提升阀的结构设计需要重点考虑阀瓣升降行程与通流能力的匹配，行程过大会导致阀件整体高度增加，提升安装空间要求，行程过小则会导致通流截面不足，增加管路的介质输送阻力，这款模型的结构设计中，阀瓣全开状态下的通流截面与管路通径完全一致，不会出现节流效应，能有效降低介质通过阀件时的压力损失，减少输送过程的能耗。阀腔的壁厚设计根据常规工况的压力等级做了对应匹配，能满足中低压流体、粉料输送的强度要求，耦合接口的密封件采用嵌入式安装结构，更换密封件时不需要拆解整个阀件，

　　仅需将阀件从管路拆下后即可直接更换密封胶圈，后期维护的操作难度很低。针对不同工况的适配需求，这款阀件的结构可以根据实际输送介质的特性调整密封面材质，比如输送腐蚀性介质时可以更换耐腐蚀密封材质，输送高温介质时可以选用耐温密封件，整体结构的模块化程度较高，不需要改动主体结构就能完成不同工况的适配调整。在三维建模过程中，这款模型完整还原了阀件的所有装配关系，包括阀瓣与导向结构的配合间隙、耦合接口的锁紧结构细节、阀杆与阀盖的密封结构，能直接用于管线布局的干涉检查、安装模拟，也能作为同类阀件改型设计的结构参考，帮助设计人员快速完成阀件选型的空间校核，避免现场安装时出现尺寸不匹配、安装空间不足的问题。
