四层不锈钢立柱式平板置物货架结构设计

　　这款四层结构的平板置物货架，在中小件物料存储、车间工位旁临时置物、洁净区物料暂存场景中适配性极强，整体采用不锈钢材质打造，从结构设计逻辑上优先兼顾了承重稳定性与拆装便捷性，没有多余的装饰性结构，所有构件都服务于置物承载与安装使用的实际需求。

　　从实际使用场景来看，这类货架常被布置在机加工车间的工位侧边，用来放置加工过程中的待检工件、工装辅具、操作指导文件配套的物料盒，也可用于实验室样品存放、餐饮后场的餐具物料存储，或是小型仓储区域的零散货品分类摆放，因为立柱与层板都采用不锈钢材质，面对潮湿环境、常规弱腐蚀工况也能保持结构稳定，不会像普通碳钢喷塑货架那样出现漆面脱落、基材锈蚀的问题，后期清洁维护也十分方便，直接用湿布擦拭即可去除表面污渍，不会残留清洁死角。

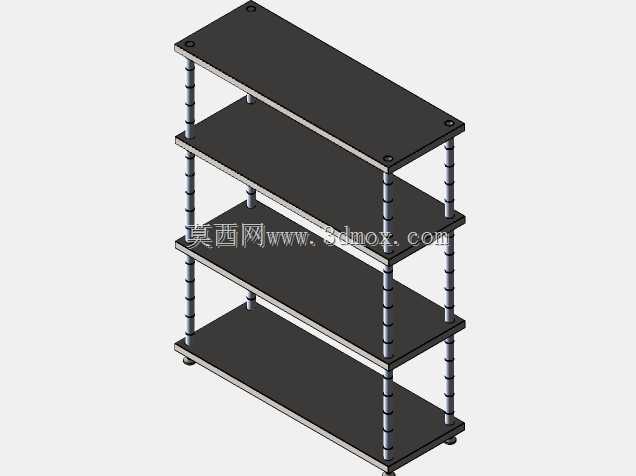

　　结构设计上，这款货架采用四根通长的螺纹立柱作为核心承载构件，每根立柱上都加工有连续的调节牙纹，层板的四个角位通过配套的锁紧螺母与立柱固定，这种设计的优势在于层间距并非固定值，使用者可以根据存放物品的实际高度灵活调整每层层板的安装位置，比如放置较高的工件时可以调大对应层的间距，放置小型零散零件盒时可以缩小层间距，充分利用垂直方向的储物空间，避免空间浪费。层板采用整块平板式设计，板面平整无凸起边框，放置方形物料盒、平板类工件、规整包装的货品时，不会出现边框卡滞的问题，取放物品时可以直接从任意方向平移挪动，不需要刻意抬高物品避开边框，对于频繁取放物料的工位场景来说，能有效提升操作效率。层板的四个角位都做了与立柱匹配的安装孔位，安装时只需要将层板穿入四根立柱，调整到预设高度后拧紧紧固螺母即可完成单层层板的固定，不需要额外的焊接工序或是复杂的连接件，普通操作人员不需要专用工具就能完成整架的组装与高度调整，后期如果需要搬迁或是调整存储布局，拆解后也能快速重新组装，不会出现连接件丢失就无法安装的问题。

　　安装边界与尺寸适配方面，这款货架的整体占地投影为矩形，四根立柱的底部都设计有可调式脚垫，安装时可以通过旋转脚垫调整整架的水平度，即使放置在地面不太平整的车间区域，也能通过脚垫调节保证货架整体平稳，不会出现层板倾斜、放置物品滑落的问题。货架的顶层与底层都预留了足够的安装余量，顶层距离天花板的安全距离建议不小于300mm，避免放置过高物品时触碰顶部管线或是照明设施，底层距离地面的高度通过脚垫调节后可控制在10-20mm区间，既可以避免地面潮气直接侵蚀层板底部，也不会留下过大的缝隙导致小件物品掉落至货架底部难以清理。层板的承载能力经过结构校核，单块层板在均匀受力的状态下可满足常规中小件物料的存放需求，设计时已经考虑了层板中部的挠度变形问题，通过合理的层板厚度选型，在满额承载状态下，层板中部的下挠量控制在允许范围内，长期使用也不会出现永久性变形。立柱的螺纹牙型采用标准粗牙设计，锁紧后与螺母的接触面积足够，即使长期承受交变载荷，也不会出现螺母松脱、层板下滑的问题，四个角位的固定点受力均匀，不会出现单侧受力过大导致的立柱变形问题。

　　从三维建模的角度来看，这款货架的建模逻辑十分清晰，先通过草图绘制层板的矩形轮廓，拉伸生成层板实体后处理四个角的安装孔位，再绘制立柱的棒料轮廓，通过螺旋线扫描生成立柱表面的连续螺纹，之后按照矩形的四个顶点位置装配四根立柱，再依次装配各层层板与锁紧螺母、底部脚垫，装配过程中需要保证四根立柱的平行度，以及各层层板与立柱的垂直度，避免出现装配干涉的问题。建模时需要注意螺纹牙型的尺寸匹配，保证螺母与立柱的装配间隙在合理范围内，既不能间隙过大导致装配后松动，也不能间隙过小导致虚拟装配时出现干涉报错。层板的边缘做了小半径的倒圆角处理，避免尖锐边角在使用过程中划伤操作人员，这个细节在实际生产中十分重要，很多货架设计时忽略了边角倒角，导致操作人员取放物品时容易被锋利的钢板边缘划伤，这款结构在设计时就考虑到了使用安全，所有外露的板材边缘都做了钝化处理，没有尖锐的毛刺与棱角。

　　在实际选型应用时，使用者可以根据存放物品的单重核算总承载需求，如果需要存放较重的金属工件，可以适当增加层板的厚度，或是缩小层间距来提升整体承载能力，如果是存放轻型的包装物料、纸质文件类物品，也可以适当减薄层板厚度来控制整体成本。这款货架的结构没有定制化的异形构件，所有部件都可以采用标准不锈钢型材加工，生产加工难度低，不需要开模或是定制特殊工装，批量生产时的成本可控性很强，不管是小批量定制还是批量标准化生产都有不错的适配性。和常见的插接式货架相比，这种螺纹立柱调节的结构固定可靠性更高，不会出现插接件磨损后层板意外滑落的问题，安全系数更高，适合存放有一定重量的金属工件、工装夹具等物品，在生产车间的使用场景中耐用性更强，长期使用的维护成本更低。
