户外便携立式钣金烧烤炉结构设计

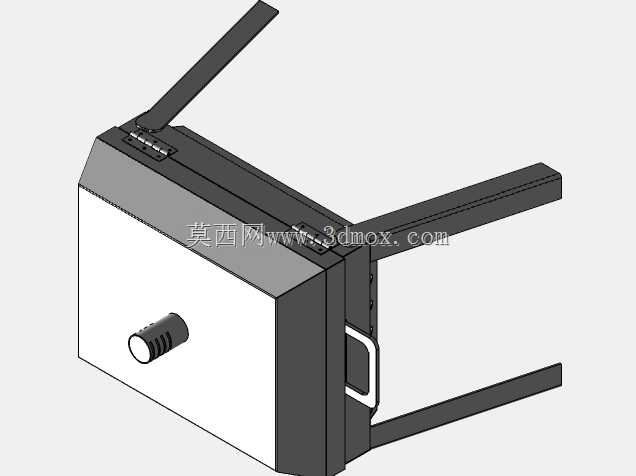

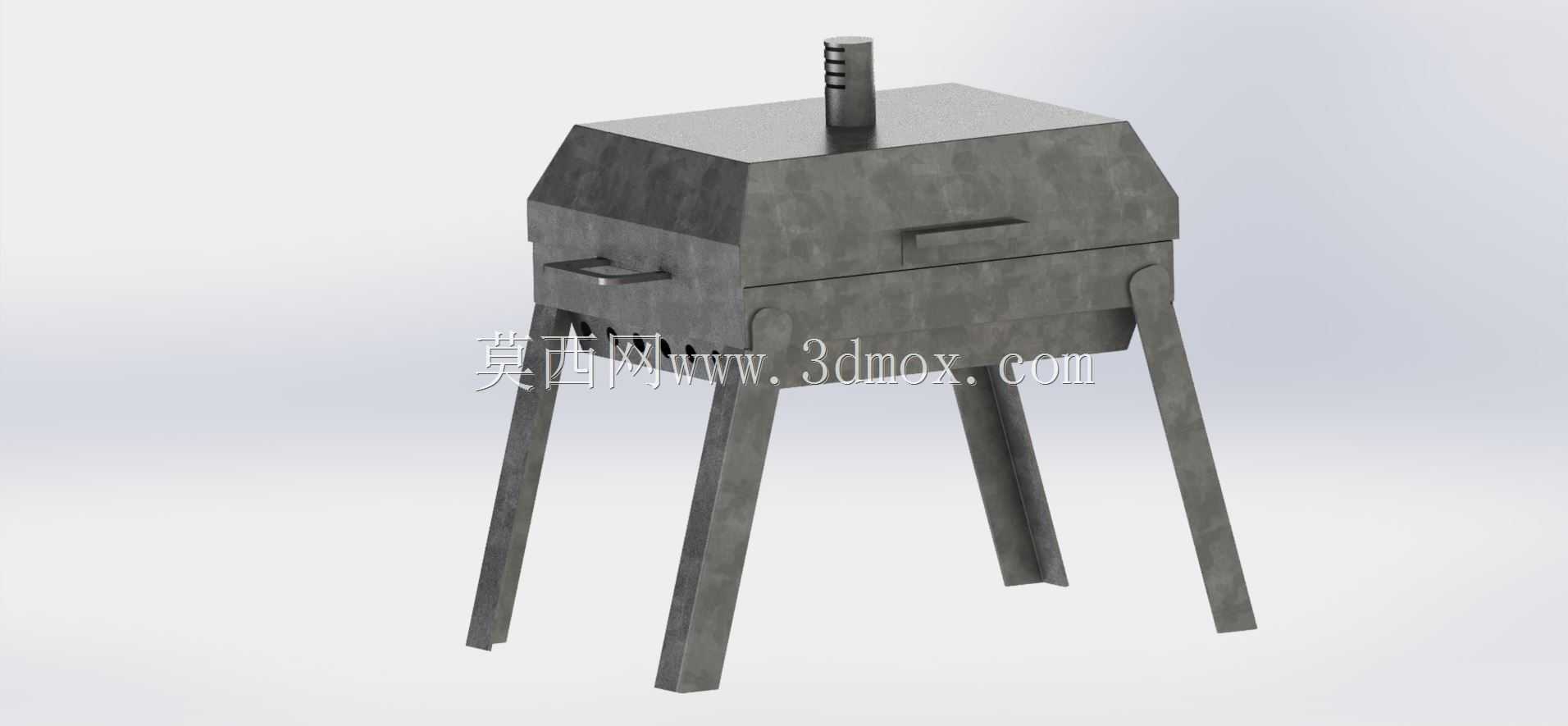

这款立式烧烤炉采用全钣金弯折成型工艺打造，整体结构无复杂铸件，所有部件均可通过激光下料、数控折弯完成加工，生产环节无需开模，适配小批量定制与批量量产的不同需求，单台设备的材料利用率可控制在87%以上，边角余料可统一回收再利用，符合五金加工的成本控制逻辑。从实际应用场景来看，该设备主要面向户外露营、庭院聚餐、街边流动摊点的烧烤作业需求，四条支腿采用等长钣金弯折成型，展开后炉体工作面距离地面高度为85cm，符合成年人站立操作的人体工学高度，无需额外搭配操作台即可完成食材烤制、翻面、撒料的全流程操作，支腿底部做了15°外撇的角度设计，放置在不平整的草地、砂石地面时也能保持稳定，不会出现侧翻、晃动的问题。炉体上部的焖烤盖采用斜顶造型，顶部设置带通风槽的排烟管，烤制过程中产生的油烟可通过排烟管定向导出，不会直扑操作人面部，焖烤盖与炉身之间采用隐藏式铰接结构，开合角度可在0-110°之间任意悬停，添加木炭、清理炭灰时可将盖体完全翻开，不会占用额外的操作空间。炉身正面设置抽拉式炭灰盒，炭灰承接区域与食材烤制区域通过带冲孔的钣金隔板分隔，烤制时滴落的油脂不会直接接触木炭产生大量油烟，使用后抽出炭灰盒即可完成清灰作业，无需翻转整个炉体。炉体两侧设置内嵌式钣金把手，搬运时可直接握持，把手做了卷边处理，不会划伤手部，整体设备拆解后所有部件可堆叠放置，运输时的包装体积仅为展开状态的32%，适配车载运输、快递发货的不同物流场景。从设计思路来看，整个结构未采用额外的焊接连接件，所有拼接位置均通过钣金自身的卡扣、折边完成定位，组装时仅需配套标准紧固件即可完成总装，普通用户无需专业工具即可在10分钟内完成组装或拆解，日常闲置时可拆解后存放于阳台、储物间，不会占用过多家居空间。炉体的板材厚度选用2mm冷轧钢板，表面做高温喷塑处理，可耐受600℃的持续高温，长期使用不会出现板材变形、漆面脱落的问题，焖烤状态下炉内温度可稳定维持在220-280℃区间，既可以烤制串类食材，也可以完成整鸡、肋排的焖烤作业，适配不同食材的烤制需求。
