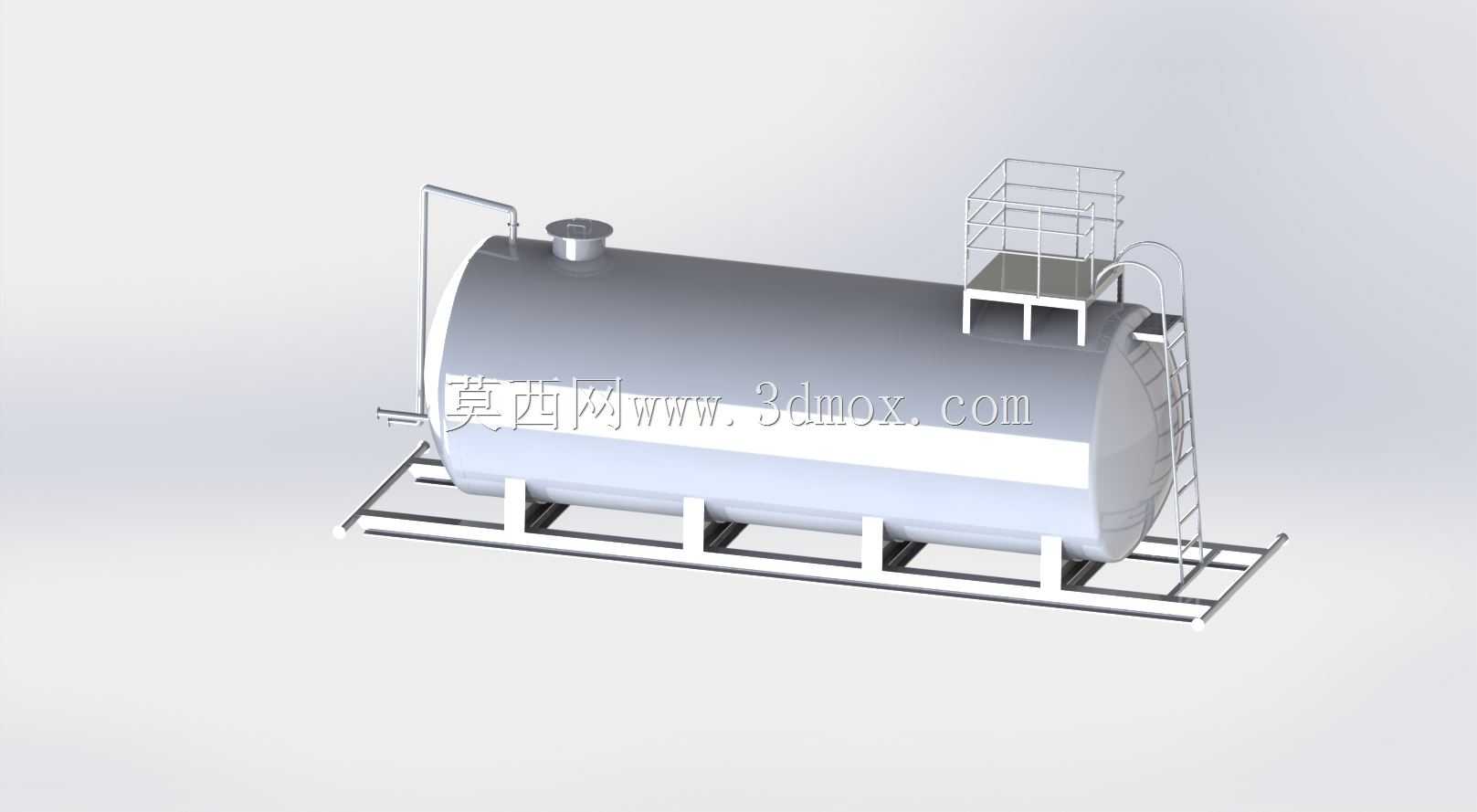

卧式工业储槽带操作平台爬梯结构

该卧式储槽主要应用于化工、粮油加工、环保水处理等行业的液态物料中转与暂存环节，可承载常温常压下的非强腐蚀类流体介质，部分适配结构调整后也可用于低压工况的物料存储，在生产车间原料区、成品灌装工段前的缓存区、厂区集中储液站都能见到这类设备的身影。从功能设计上看，罐体采用标准椭圆封头焊接成型，相比平盖结构能更好分散内部介质的静压力，降低焊缝处的应力集中风险，罐体顶部设置的人孔结构方便后期检修人员进入内部清理淤积物、检查衬层损耗情况，侧边预留的多组法兰接口可分别对接进料管、出料管、溢流管、排空管，满足不同工艺管路的接驳需求。设计阶段优先考虑了现场安装与运维的便利性，罐体侧面加装的直爬梯搭配顶部带安全护栏的操作平台，可让运维人员安全抵达罐顶完成液位检测、阀门操作、人孔启闭等作业，爬梯踏步采用防滑结构设计，护栏高度符合工业操作平台的安全防护要求，避免高处作业的坠落风险。底部的鞍式支架采用型钢焊接成型，支架与罐体接触位置加装了弧形垫板，分散罐体自重加满载介质后的总载荷，避免罐体局部应力过大出现变形，支架底部预留的地脚螺栓孔可直接与混凝土基础固定，抵消设备运行过程中管路传递的振动载荷，防止设备出现位移。外形尺寸方面，罐体长径比控制在3:1左右，属于工业卧式储槽的常用比例区间，既保证了足够的存储容积，又不会因为长度过大增加运输与现场吊装的难度，安装时需要预留出爬梯侧的操作空间，以及罐体两端封头处的管路接驳与检修空间，顶部操作平台的高度距离罐顶预留了足够的站立操作余量，不会让运维人员作业时出现磕碰。整体结构建模时还原了实际生产中的焊接拼缝位置、型材搭接方式，所有结构件的厚度选型都匹配常规储槽的设计规范，可直接用于同类型设备的方案展示、结构校核参考，也能作为厂区布局规划时的设备占位模型使用，帮助设计人员提前核对管路走向、操作通道预留是否合理。
