家用两相电插头上下壳体注塑结构设计

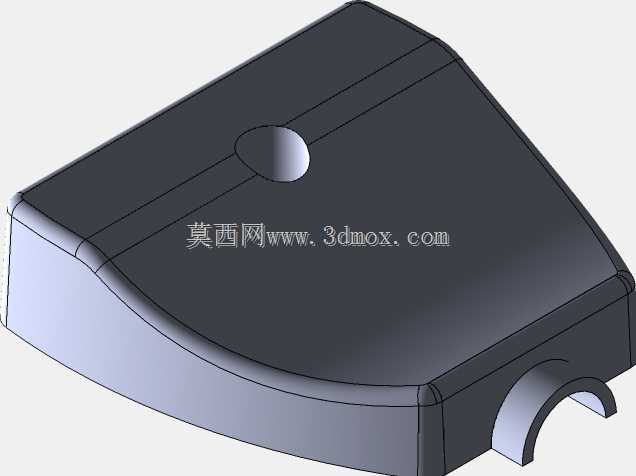

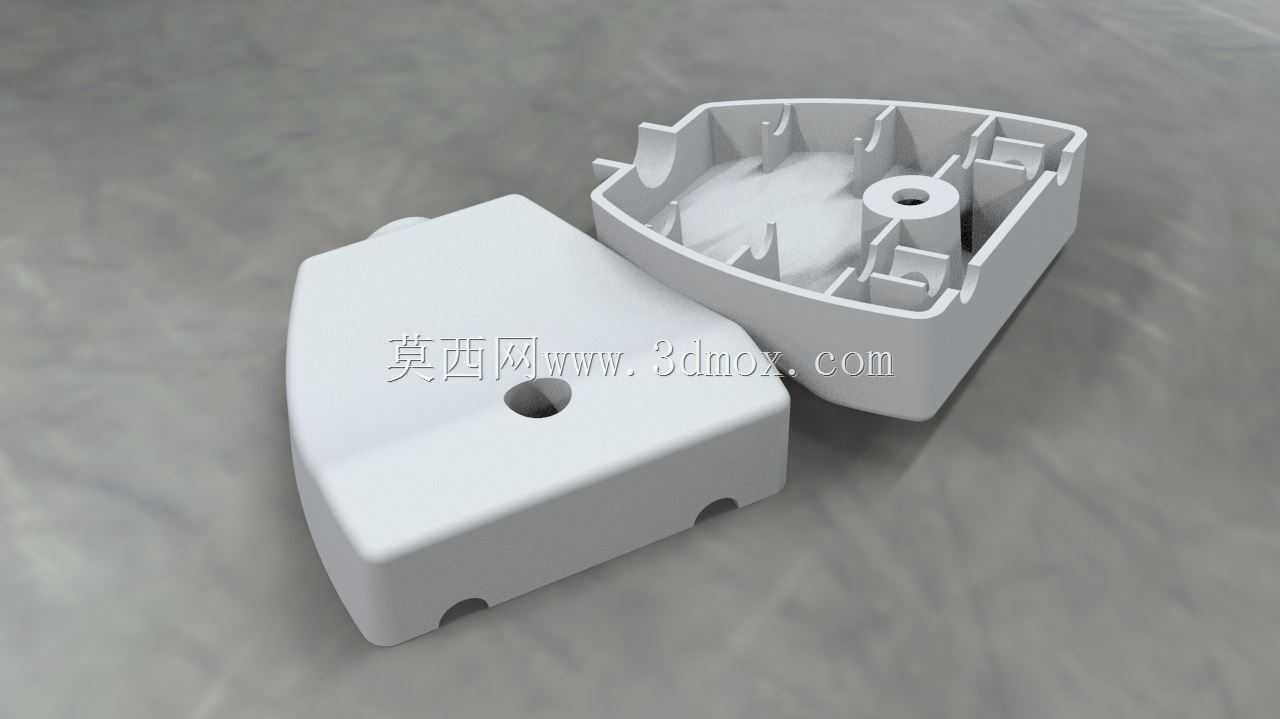

日常民用及普通工业场景里，这类两相电插头是低压末端取电最常用的连接件，广泛适配桌面办公设备、小型家用家电、手持电动工具等额定电流10A以内的交流供电场景，承担着线缆与插座取电端的机械连接、电气绝缘、插片定位的核心作用。从结构拆分来看，该模型还原的是插头的上下对合式塑料壳体，内部做了多道纵横交错的加强筋布局，既可以在注塑成型阶段减少壳体壁厚不均带来的缩痕、翘曲问题，也能在日常插拔受力时分散应力，避免壳体从合模缝位置开裂，同时筋位预留的卡槽刚好可以卡住内置的铜质插片组件与线缆压线结构，不需要额外打胶就能实现内部零件的预固定，提升装配效率。设计过程中优先考虑了手持插拔的人机交互需求，壳体外侧做了微弧过渡的握持面，边缘全部做了R1.5以上的圆角处理，没有尖锐棱角，插拔时手指施力的位置刚好贴合壳体侧面的平缓曲面，不会出现硌手的问题。上下壳体的合模面做了错位止口结构，合模后可以实现0.1mm以内的贴合精度，既可以阻挡日常使用时的水渍、灰尘进入壳体内部引发绝缘风险，也能避免合模错位带来的外观瑕疵。安装边界层面，壳体尾部预留的线缆过孔适配常规0.75平方、1平方的两芯护套线，过孔位置做了内凹的压线位，装配时配合线卡可以牢牢夹紧线缆外层护套，避免外力拉扯线缆时直接将导线从插片接线端扯脱，符合电工产品的抗拉力测试要求。内部插片安装位的定位槽尺寸公差控制在±0.05mm，刚好匹配标准厚度的铜插片，插片装配后不会出现晃动、偏斜的问题，保证插入插座时的对中性，减少插片与插座铜套的偏磨问题。壳体整体选用阻燃PP或ABS工程塑料作为原料，壁厚均匀控制在1.8mm，既满足绝缘阻燃的安全要求，也能控制注塑成型的周期与材料成本，适配大批量注塑生产的工艺要求。
