HASCO标准热流道喷嘴结构设计

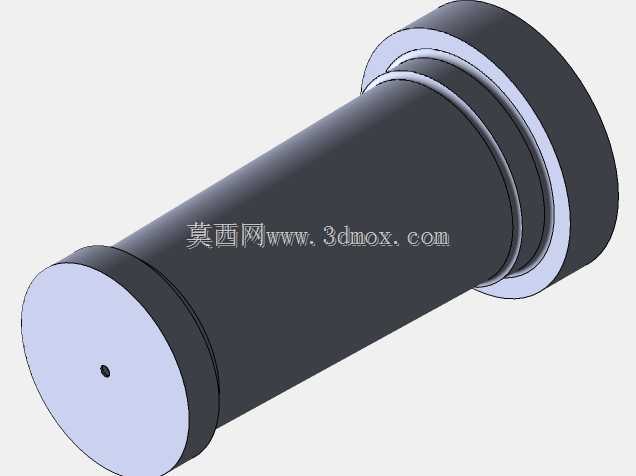

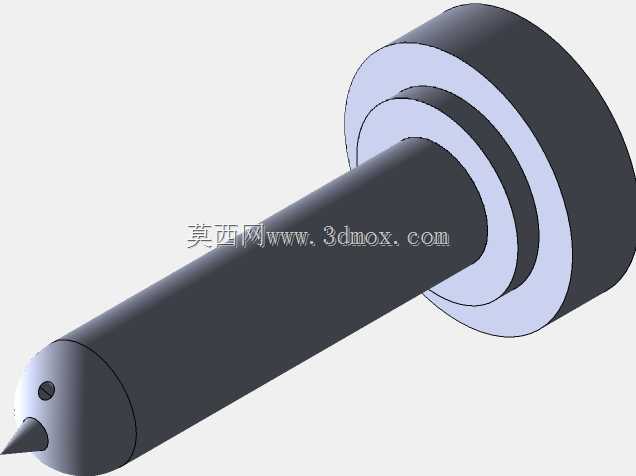

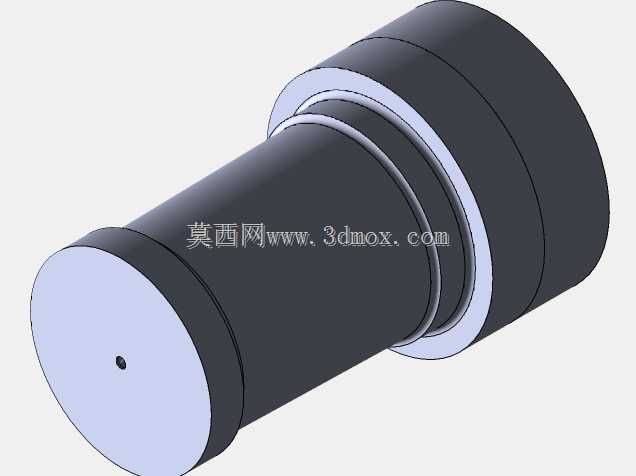

　　热流道喷嘴作为注塑模具浇注系统的核心功能部件，直接决定了熔融塑料从注塑机炮筒到模具型腔的输送稳定性，在精密注塑、多腔模具、工程塑料成型场景中是不可或缺的结构组件。这款喷嘴的结构设计完全贴合HASCO热流道系统的通用安装规范，主体采用阶梯轴式的外形布局，从进胶端到出胶端依次设置了定位台阶段、发热组件安装段、流道主体段以及浇口配合段，各段的同轴度公差控制在0.02mm以内，避免高温工作状态下出现流道偏心导致的胶料剪切不均问题。

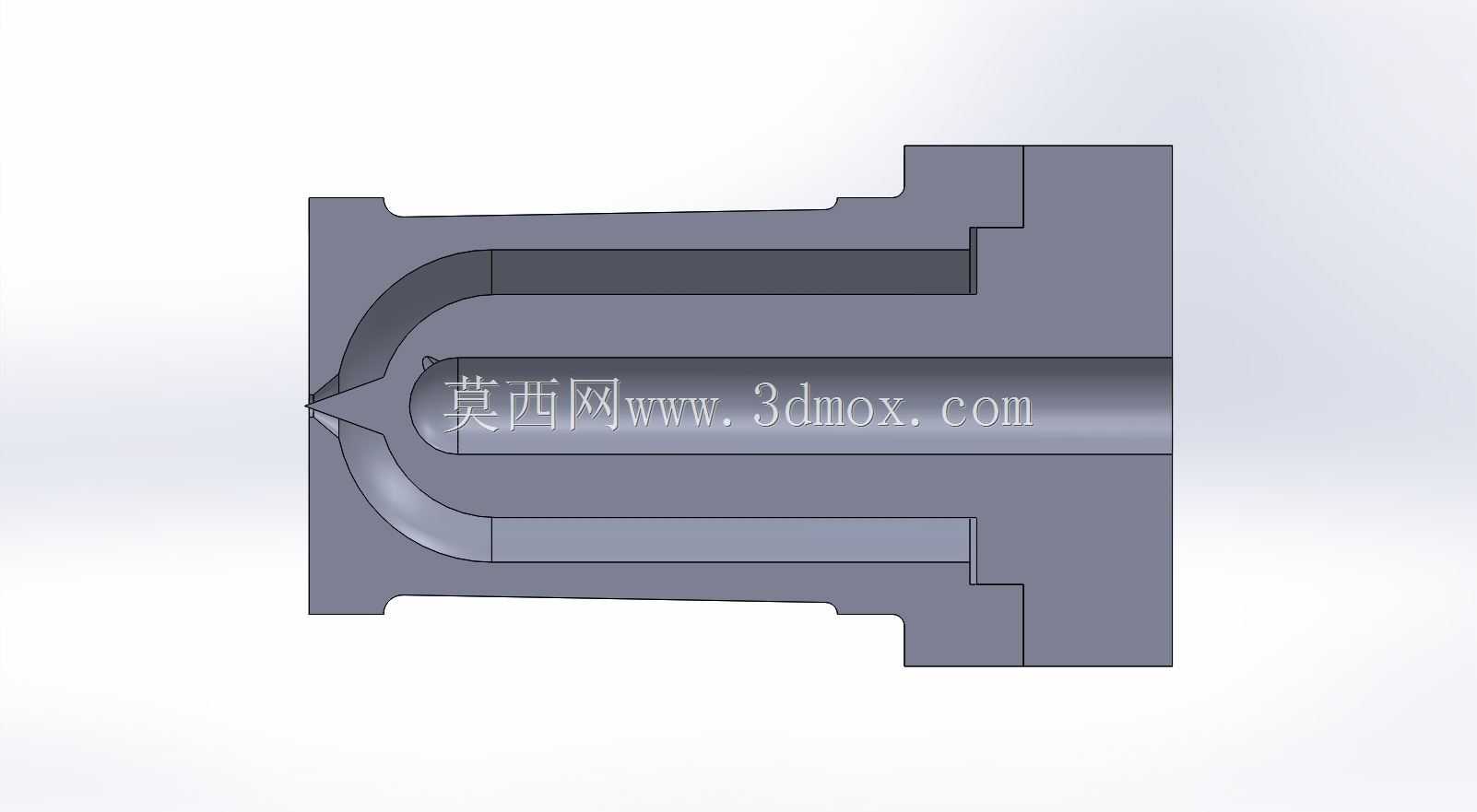

　　从实际注塑生产的工况来看，这类热嘴主要适配加纤PP、ABS、PC等常见工程塑料的成型需求，内部流道采用圆弧过渡的顺滑设计，全程没有直角拐角结构，能最大程度降低熔融胶料在流道内的流动阻力，减少胶料在流道内的滞留时间，避免出现胶料过热分解、黄变、银丝等常见注塑缺陷。喷嘴的外壁预留了标准的加热圈与热电偶安装槽，加热圈的贴合面做了精磨处理，保证热传导效率均匀，热电偶安装孔的位置靠近出胶浇口位置，能精准采集浇口区域的实际温度，配合模温机实现±1℃的温度控制精度，满足精密注塑件的成型温度要求。

　　在安装边界设计上，喷嘴的进胶端采用标准的球面密封结构，和热流道分流板的对接面采用硬密封配合，安装时不需要额外添加密封垫片，依靠加工精度保证高温高压下不会出现胶料溢漏问题；出胶端的浇口形式为针尖式点浇口，浇口直径可以根据实际注塑件的重量、胶料流动性调整为0.8mm、1.0mm、1.2mm等常用规格，浇口套的前端突出高度和模具定模型腔的安装沉孔深度做了公差匹配，安装后不会在产品表面留下突出的浇口残迹，减少后续人工修剪浇口的工序成本。

　　设计过程中重点考虑了热膨胀的补偿问题，喷嘴的轴向长度预留了高温工作状态下的热膨胀余量，避免常温安装后升温到工作温度时，喷嘴长度伸长顶坏分流板或者型腔板；流道内壁做了抛光处理，表面粗糙度达到Ra0.8以下，减少胶料流动过程中的摩擦生热，同时也能避免换色生产时出现旧胶残留的问题，缩短换色清料的时间。喷嘴的外部壳体采用耐热模具钢制作，经过淬火处理后硬度达到HRC48-52，具备足够的强度承受注塑过程中的最高150MPa的注射压力，不会出现高压下壳体变形、漏胶的问题。

　　在实际模具装配场景中，这款喷嘴可以直接适配标准规格的热流道模板安装孔，不需要额外做非标加工，定位台阶的直径公差采用h7配合，装配时可以直接压入模板的安装孔内，保证和模板的同轴度；喷嘴的接线端预留了标准的接线槽，加热圈和热电偶的引线可以顺着接线槽引出到模具外部的接线盒，避免合模时压损线路。针对不同的模具布局需求，这款喷嘴的流道直径可以适配10mm到16mm的主流道规格，单嘴的注胶量覆盖5g到150g的成型范围，既可以用在小型多腔模具的点浇口进胶，也可以用在中型注塑件的单嘴直接进胶场景。

　　结构上还做了隔热设计，喷嘴和模具模板接触的定位台阶位置加装了隔热垫片，减少喷嘴的热量向模板传递，降低热流道系统的能耗，同时也能避免模板局部温度过高导致的产品冷却不均问题。浇口位置的针尖部分采用导热性优异的铍铜合金制作，能快速将浇口区域的热量传递到前端，保证浇口处的胶料在注射过程中始终保持熔融状态，不会出现冷料堵塞浇口的问题，开模时浇口能顺利和产品分离，不会出现拉丝、浇口残留过高的问题。
