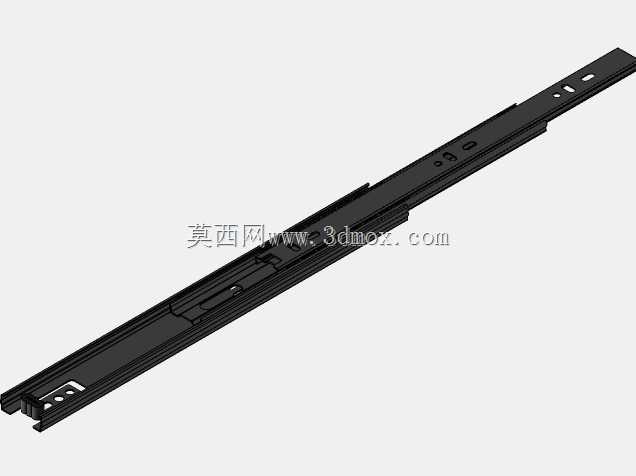

300mm行程三节式侧装抽屉滑轨结构

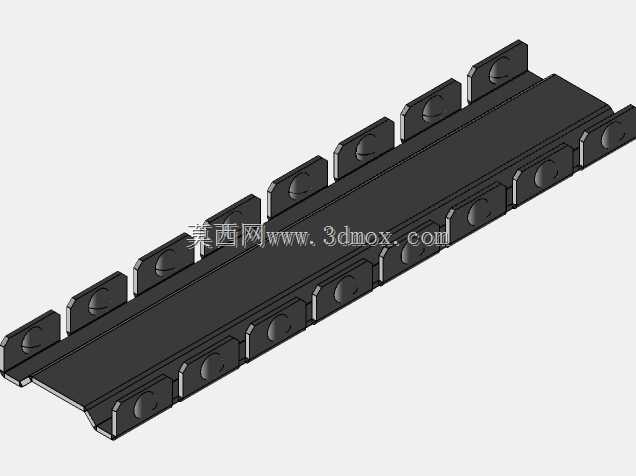

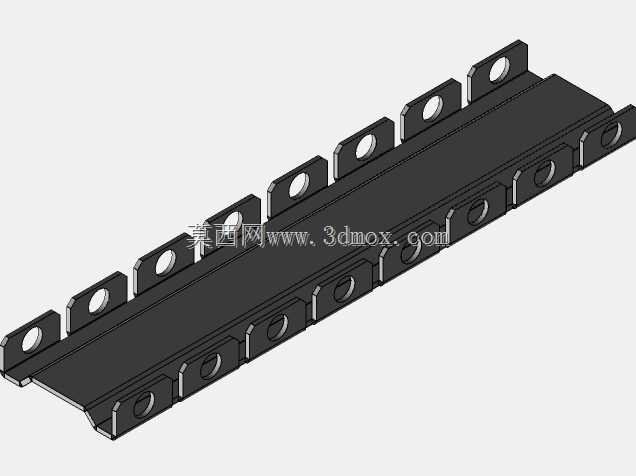

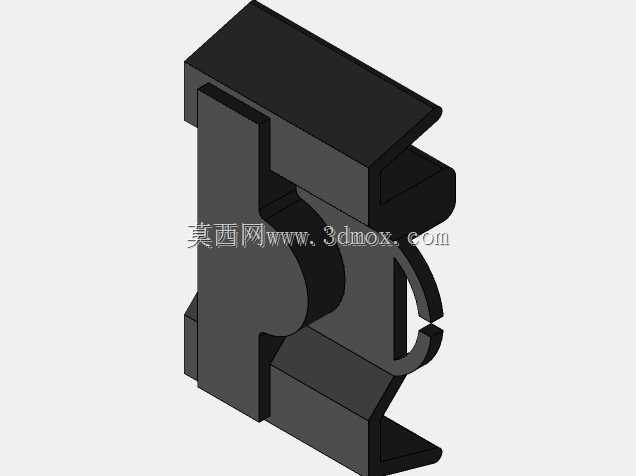

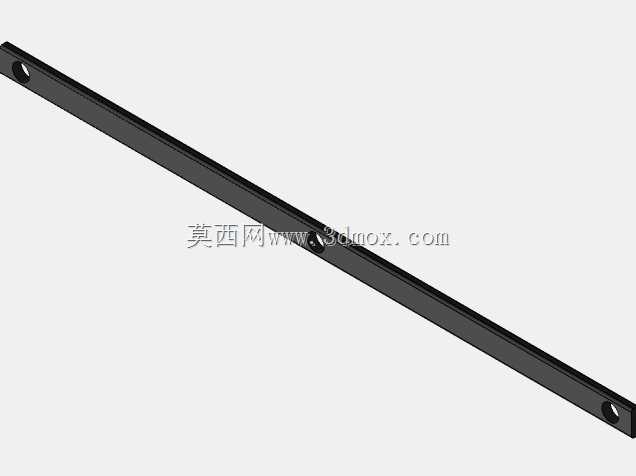

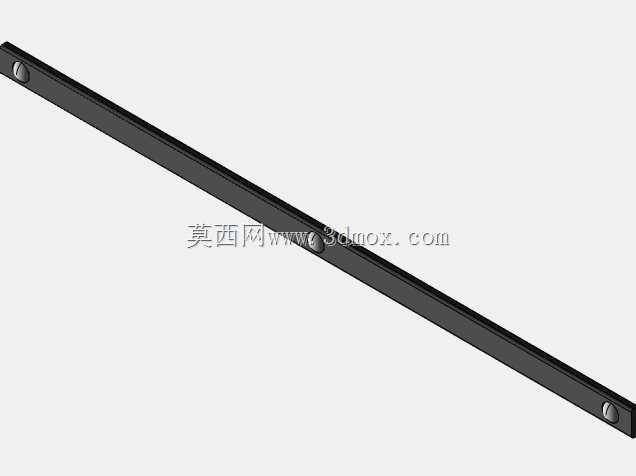

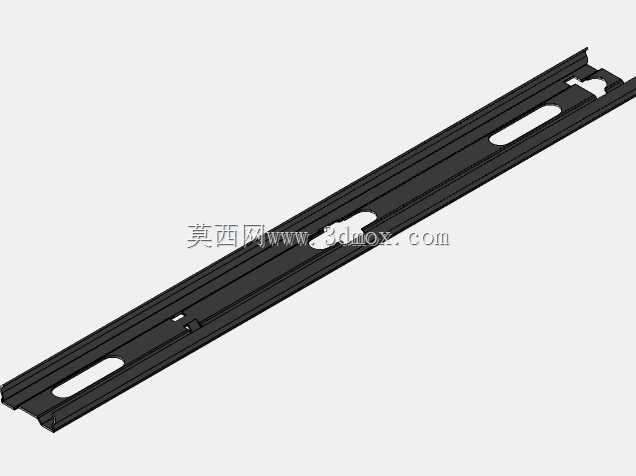

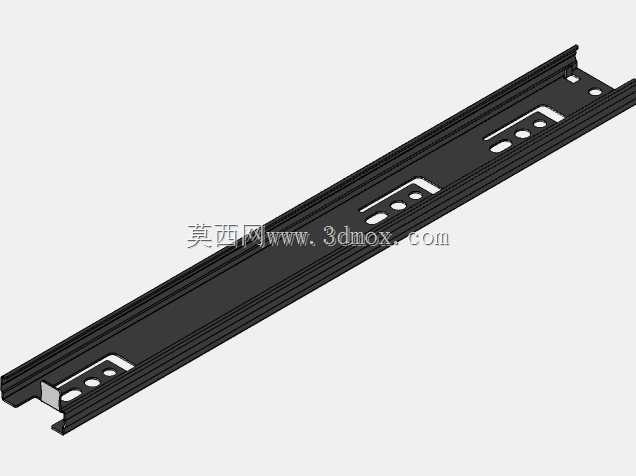

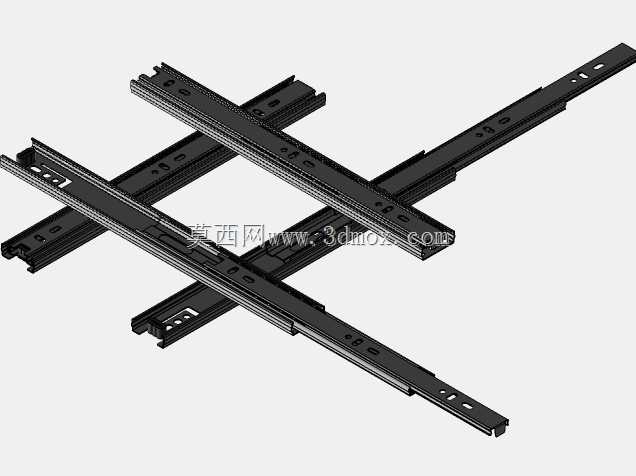

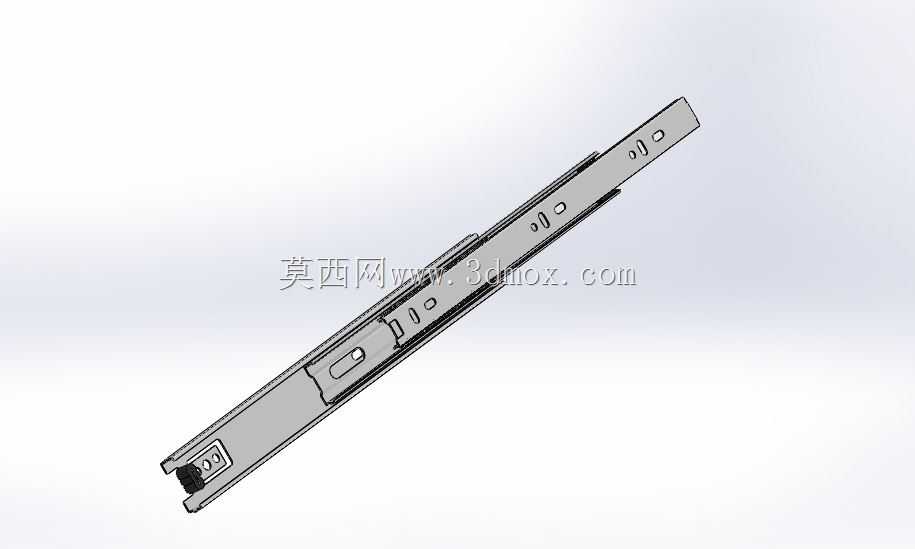

日常做柜体类结构设计时，抽屉滑轨是绕不开的基础五金件，这款300mm行程的侧装三节滑轨，适配多数常规深度的办公抽屉、家用橱柜抽屉、设备内嵌储物抽屉场景，做结构选型时不用额外改动柜体侧板的预留空间，适配性很强。从实际使用场景来看，这类滑轨不仅用于民用家具，在工业设备的内嵌储物仓、仪器操作台的工具抽屉、商用展柜的抽拉层架上也有大量应用，只要是需要抽拉式承载结构的部位，这类滑轨都能满足基础的滑动承载需求。这款滑轨采用三节式嵌套结构，相比两节滑轨能实现完全抽出的效果，抽屉内部的储物空间可以完全暴露，取放深处物品时不用探身摸索，实际使用的便利性提升很明显。设计上采用冷轧钢板冲压成型的轨身，每节轨身之间通过内置的钢珠滚道实现滑动配合，滑动过程中没有明显的卡顿感，拉出和推回的阻尼感均匀，不会出现推回时抽屉弹跳、或者拉出后半段下坠的问题。安装边界上，这款滑轨为侧装形式，需要在抽屉侧板与柜体侧板之间预留单侧12.7mm的标准安装间隙，这是行业内通用的侧装滑轨预留尺寸，做柜体结构设计时直接套用这个间隙参数即可，不用单独核算配合公差。轨身总长度为300mm，对应适配的柜体深度建议在320mm到350mm之间，预留出前后安装的调整余量，避免出现滑轨装完后抽屉关不严、或者拉出时干涉柜体背板的问题。滑轨上预冲的安装孔为长圆孔设计，安装时可以前后微调位置，抵消柜体加工时的尺寸误差，降低现场安装的调试难度。轨身的限位结构设计在末节轨的端部，抽屉拉到最大行程时会有明确的限位卡位，不会因为抽拉力度过大导致抽屉整体从柜体中脱出，日常使用的安全性有保障。轨身表面采用镀锌处理，具备基础的防锈能力，在常规室内干燥环境下长期使用不会出现锈蚀卡滞的问题，如果是在潮湿环境比如厨卫场景使用，也可以在选型时替换成不锈钢材质的同规格型号，安装尺寸完全通用。做三维建模时，这款滑轨的各节轨身配合间隙已经按照实际冲压件的公差做了预留，导入装配体后可以直接做抽拉运动仿真，验证抽屉的运动行程是否和柜体其他部件产生干涉，不用再重新调整滑轨的配合间隙，能节省不少结构校核的时间。
