斜置抽拉式双层作业工作台结构设计

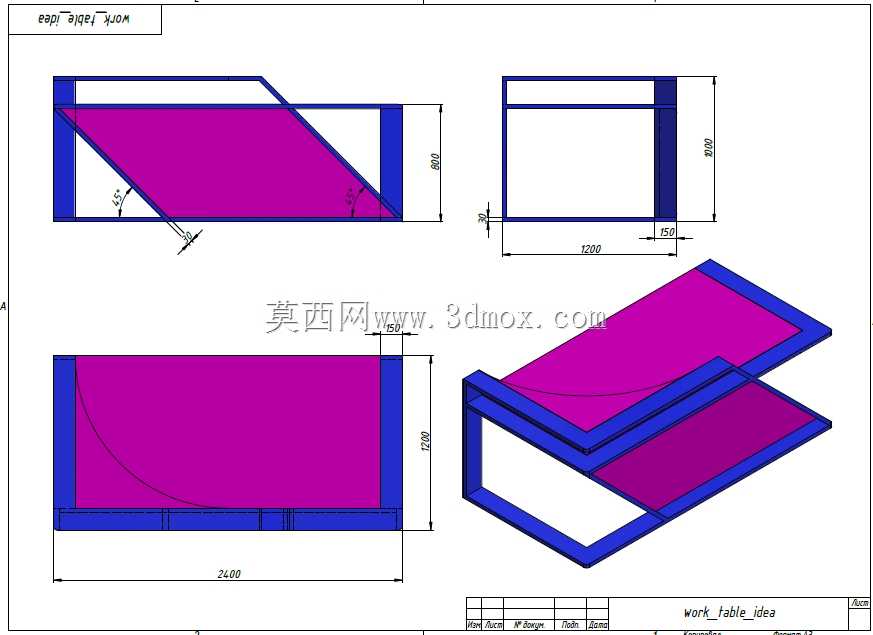

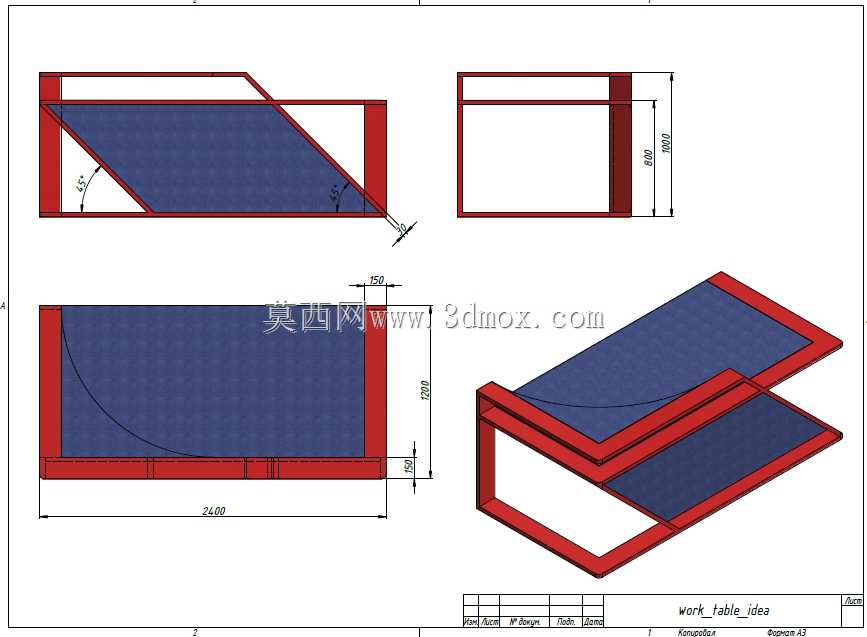

这款斜置抽拉式双层作业工作台，主要面向车间小件装配、工位物料暂存、轻型检验作业场景设计，区别于常规水平台面工作台，其上层台面采用固定角度斜置布局，能让作业人员在坐姿操作时获得更贴合视线的操作平面，减少长期俯身操作带来的颈部疲劳，适合电子元器件分拣、小型零件修配、工装夹具预调这类需要近距离观察操作面的工序。下层采用抽拉式托盘结构，日常可将常用工具、待加工小件、作业指导文件放置在抽拉层内，需要取用的时候直接拉出，不用的时候推回闭合，不会额外占用工位横向空间，也能避免作业台面积攒过多杂物影响操作。从结构设计逻辑来看，整体采用框架式围边结构，上层斜台面的四周设置有挡边，防止放置在斜面上的零件、工具滑落，角度经过实际作业验证，既保证了观察视角的舒适度，也不会因为倾角过大导致物料自然下滑。下层抽拉托盘与框架之间采用滑动配合，抽拉行程经过限位设计，完全拉出时托盘不会从框架内脱落，托盘边缘同样设置有凸起挡边，避免推拉过程中放置的物品掉落。尺寸方面，整体主体长度控制在2400mm，主体宽度方向尺寸为1200mm，上层台面的垂直高度为800mm，符合常规工业作业台的人体工学高度要求，斜台面的倾角设置为45度，抽拉托盘的抽出预留间隙为15mm，保证推拉过程顺畅无卡滞，安装时不需要额外预埋固定件，直接放置在平整地面即可使用，框架底部预留有脚垫安装位，可根据地面平整度调整高度，保证台面水平稳定。结构上所有转角处都做了加强处理，斜台面与框架的连接位置设置有三角加强筋，避免长期承重后台面出现变形，整体框架采用等厚型材拼接，承重能力满足轻型作业需求，可承受均匀分布载荷不发生明显形变，适合在装配流水线旁、检验工位、维修班组工位作为固定作业载体使用，抽拉层的设计也能帮助作业人员规整工位物料，减少工具找寻时间，提升工位作业的整洁度与操作效率。
