办公椅扶手连接支撑结构设计

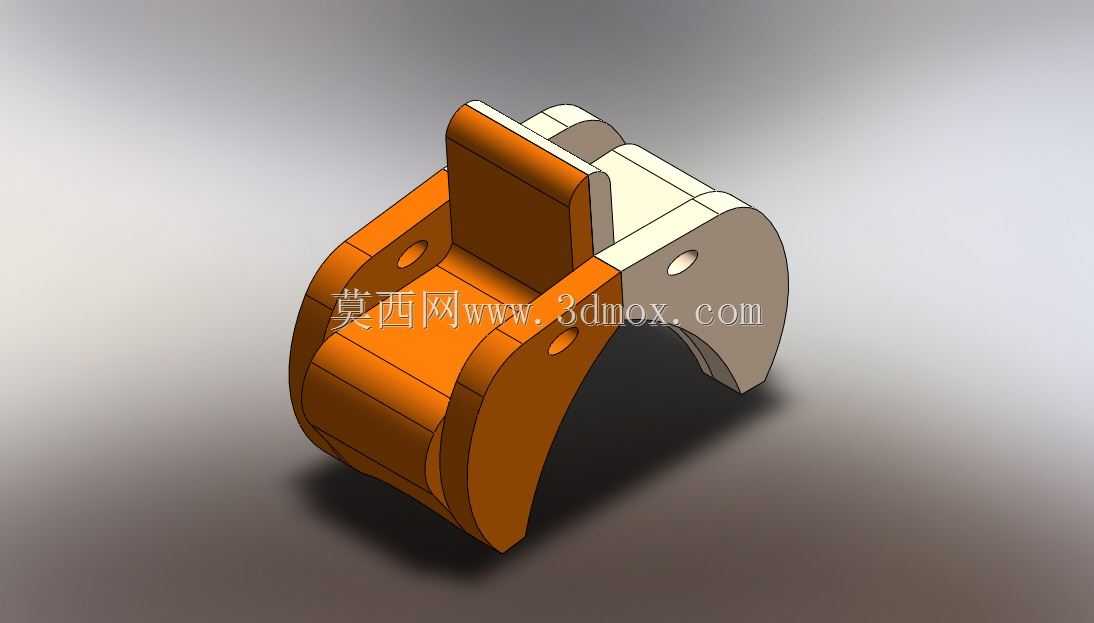

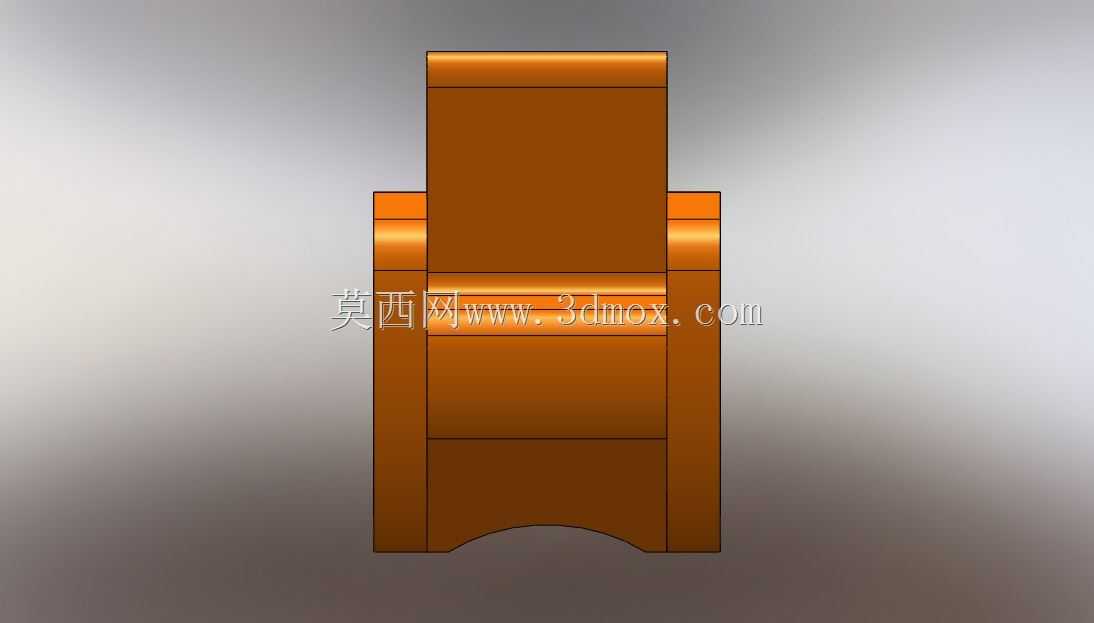

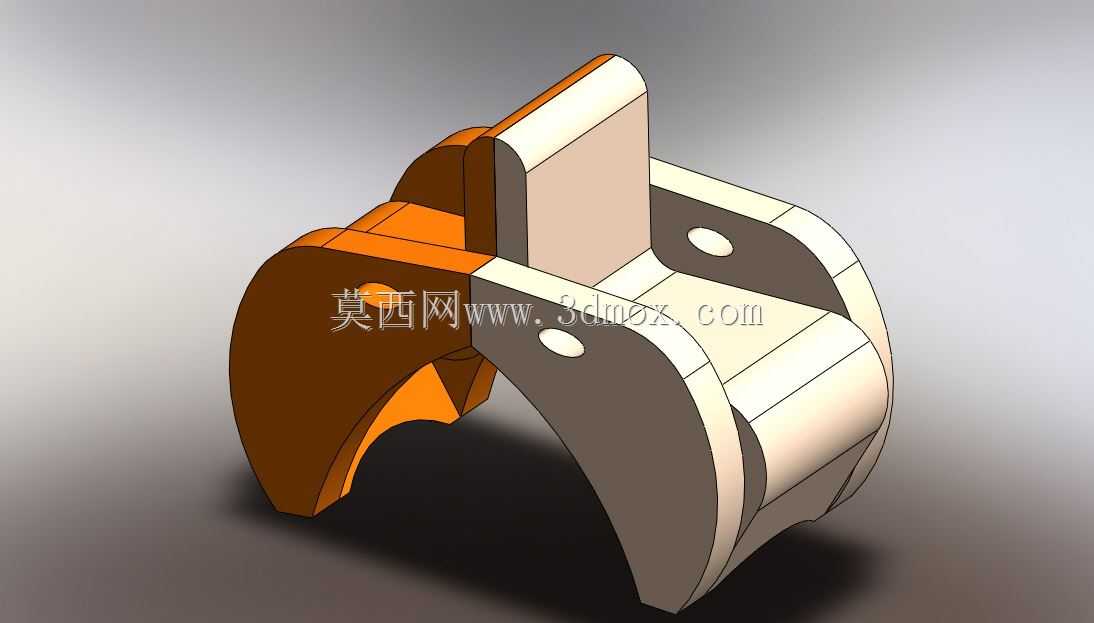

该结构件为办公转椅扶手与椅座主体的核心连接承载部件，日常使用场景覆盖职员办公区、会议室、开放工位等各类办公场所，直接承担用户手臂放置时的竖向载荷，同时传递扶手侧方受外力时的横向扭矩，是保障扶手使用稳定性与结构寿命的关键零件。设计阶段优先考虑人体工学适配需求，上部承托面做了贴合手臂自然放置弧度的过渡处理，边缘全部做R角倒圆，避免棱角磕碰造成使用损伤，下部弧形卡扣结构直接匹配椅座侧边的弧形安装基面，无需额外加装转接衬板即可完成初步定位，大幅降低装配工序的复杂度。零件两侧对称设置的带沉孔安装位，可直接适配标准M6内六角螺丝，沉孔深度经过精准核算，螺丝锁紧后头部完全没入零件表面，不会出现凸起刮蹭衣物或硌到手臂的问题，安装孔位的中心距严格匹配市面主流办公椅座架的预留安装孔尺寸，具备较强的通用适配性，可直接替换多数常规办公转椅的同位置损坏配件。整体结构采用多筋位加强设计，在承托面与下部卡扣连接的转角位置设置了渐变厚度的加强筋，既避免了壁厚不均导致的注塑成型缩痕问题，又能在不额外增加零件整体壁厚、控制原料成本的前提下，将结构的抗弯折强度提升40%以上，可承受120kg以上的竖向瞬时载荷而不发生塑性变形。零件的外形轮廓完全避让椅座升降、后仰调节的运动包络，安装完成后不会与座椅的气弹簧、后仰调节机构产生运动干涉，扶手随椅背后仰时，该连接件的活动间隙预留充足，长期往复转动也不会出现结构卡滞或摩擦异响。设计过程中对零件的拔模角度做了统一规范，所有外观面拔模角度控制在1.5度，内部安装结构面拔模角度不小于1度，完全适配常规注塑模具的开模要求，无需额外做滑块抽芯等复杂模具结构，可有效降低模具开发成本与后期量产的不良率，零件的整体安装边界控制在椅座侧边120mm范围内，不会超出椅座整体轮廓，避免日常使用中磕碰过道通行人员。
