彩色分件式游标卡尺三维建模作品

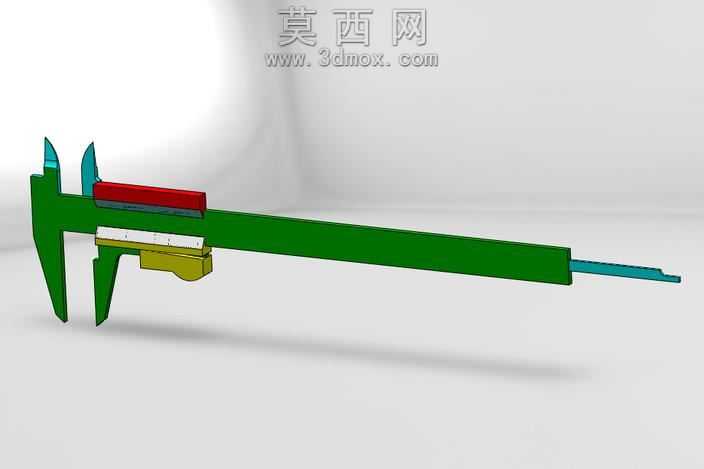

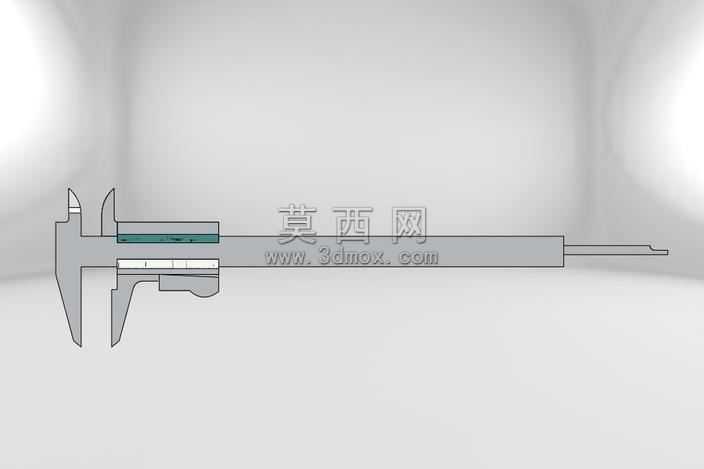

本作品为游标卡尺的三维建模成果，建模过程中首先梳理游标卡尺的完整机械结构，将整体拆分为主尺尺身、内外测量爪、游标滑动组件、锁紧装置、深度测量杆这几个核心功能部件，按照真实游标卡尺的尺寸比例进行参数化建模，保证各部件的装配间隙符合实际产品的滑动配合要求。建模阶段优先完成主尺尺身的基础轮廓绘制，通过拉伸特征生成尺身的长条主体结构，再对测量爪的尖端做倒角处理，还原真实卡尺测量端的刃口形态，保证测量接触部位的结构精度。针对游标滑动组件，单独构建滑动框体、游标刻度基座、锁紧压块的独立模型，通过装配约束将滑动组件嵌套在主尺尺身上，还原游标可沿尺身顺畅滑动的运动特性，同时预留锁紧部件的装配位置，还原卡尺锁紧固定测量数值的结构功能。深度测量杆作为尺身尾部延伸的细长部件，建模时严格控制杆体的直径与长度比例，保证其与主尺尾端的连接结构自然连贯，符合真实卡尺深度测量的结构逻辑。材质与渲染阶段采用分色赋材的处理方式，将主尺尺身设置为醒目的深绿色哑光金属材质，游标基座设置为亮黄色金属质感，顶部锁紧压片设置为正红色哑光材质，深度测量杆与测量爪尖端设置为青蓝色金属材质，通过高饱和度的差异化色彩区分不同功能部件，既让模型的结构层次清晰直观，也提升了模型的视觉辨识度。渲染时采用柔和的影棚布光方案，在模型侧上方设置主光源打出结构明暗层次，底部添加弱补光消除部件暗部死黑，同时添加柔和的地面接触阴影，让模型呈现出真实的放置质感，各部件的材质粗糙度参数经过反复调试，既保留金属材质的轻微反光特性，又避免过强反光遮挡结构细节。设计思路上摒弃了传统卡尺单一金属色的呈现方式，用彩色分件的形式降低结构识别门槛，让观看者可以快速区分卡尺的各个功能模块，清晰理解游标卡尺的装配关系与各部件的功能作用，建模全程严格对齐真实量具的结构比例，保证模型既具备视觉展示效果，也可作为结构教学的演示素材使用，各部件之间的配合关系完全符合实际机械产品的装配逻辑，没有出现结构错位、比例失调的问题，滑动部件的间隙控制在合理范围内，还原了游标卡尺作为精密测量工具的结构严谨性。
