非标准组合开口扳手三维结构设计

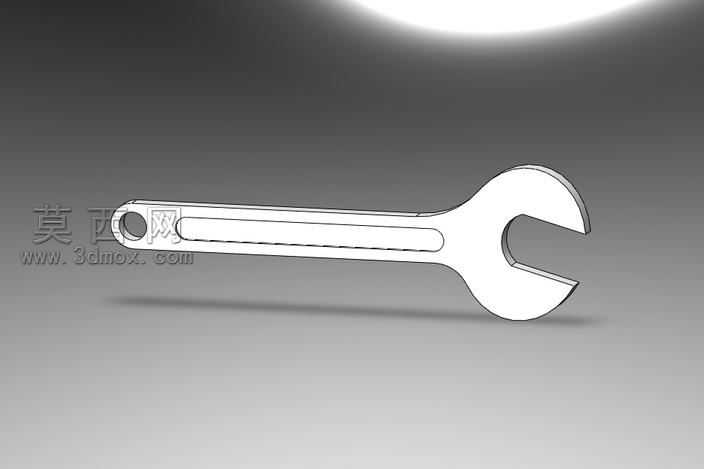

本作品为非标准组合开口扳手的三维设计成果，建模阶段以实际手动工具的功能需求为核心逻辑，首先通过草图绘制勾勒扳手整体轮廓，精准控制手柄长度、开口宽度、头部弧度等核心尺寸，兼顾非标准工况下的特殊适配需求与常规手动操作的力学合理性。建模过程中对扳手头部开口处的过渡圆角、手柄边缘的倒角做了精细化处理，既避免应力集中导致的工具断裂风险，也优化了握持与操作时的触感，不会出现尖锐棱角划伤手部的问题。结构设计上采用一体化成型思路，手柄区域设置了长条形凹槽结构，既可以减轻整体重量，也能提升握持时的摩擦力，防止操作过程中打滑；头部开口的尺寸经过反复校准，能够适配对应规格的非标准紧固件，开口两侧的受力面做了平行度优化，保证拧动时受力均匀，不会出现滑脱、磨损紧固件棱角的问题。材质渲染阶段模拟了工业级铬钒钢的金属质感，表面做了哑光磨砂处理的效果呈现，还原真实五金工具的表面工艺，同时通过光影渲染突出扳手的轮廓线条与结构细节，清晰展现各部位的厚度变化与过渡结构。整个设计过程充分考虑手动工具的实用性，在满足非标准紧固件操作需求的前提下，尽可能优化结构的力学性能，手柄的力臂长度经过测算，能够让使用者施加较小的力就获得足够的扭矩，同时整体结构无多余冗余设计，符合工业工具简洁实用的设计原则，可用于五金工具设计参考、非标工装适配方案演示、机械基础教学演示等多个场景。
