笔记本DDR2内存条精细三维建模作品

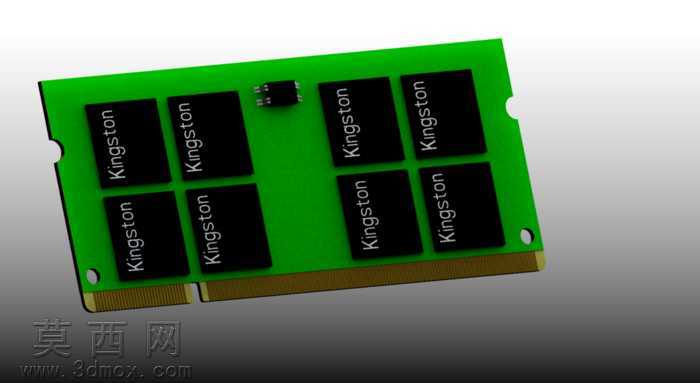

本作品为笔记本DDR2 SODIMM规格内存条的三维建模成果，建模过程依托专业三维设计软件完成，整体还原度贴合实物产品的真实形态与结构特征。建模初期先梳理实物的整体尺寸比例，确定PCB板的长宽厚参数、金手指区域的分段间距、板边定位缺口与固定孔的精确位置，先通过草图绘制勾勒出PCB基板的二维轮廓，再通过拉伸特征生成基板的基础实体，对板边的圆弧过渡、缺口的异形轮廓做精准的倒角与裁切处理，保证基板外形与实物完全匹配。针对板载的存储颗粒，先提取单颗颗粒的长宽高尺寸，建立颗粒的基础长方体模型，对颗粒表面的品牌标识区域做凹陷纹理处理，通过阵列特征按照实物的排布规则，将八颗存储颗粒均匀排布在PCB基板的正反面对应位置，调整每颗颗粒与基板的贴合间隙，还原真实焊接后的装配状态。板载的小型贴片元件也做了等比例还原，对元件的引脚、本体轮廓做精细化建模，放置在基板对应的电路位置，还原内存条的完整元件布局。金手指区域的建模重点处理接触片的分段、间距与边缘倒角，通过阵列生成整齐排列的金手指接触片，区分接触片与基板的材质边界，还原金手指的金属质感。材质渲染阶段，为PCB基板赋予哑光绿色阻焊层材质，调整材质的粗糙度与反光度还原真实电路板的质感；为存储颗粒外壳赋予黑色哑光塑料材质，表面添加细腻的磨砂纹理效果；为金手指区域赋予镀金金属材质，调整金属的反射率与高光参数，还原金手指亮泽的金属质感；为小型贴片元件赋予对应的黑色塑胶与金属引脚材质，区分不同元件的材质差异。渲染过程中搭建柔和的光照环境，添加适当的环境反射效果，让整体模型的材质表现更具真实感，同时对模型的装配结构做干涉检查，确保所有元件之间无结构冲突，各部件的相对位置完全符合真实内存条的装配逻辑，完整呈现DDR2笔记本内存条的外观特征与结构细节，可用于电脑硬件展示、结构教学、数码产品装配演示等相关场景。
