嵌入式隐藏对接拼接接头结构设计

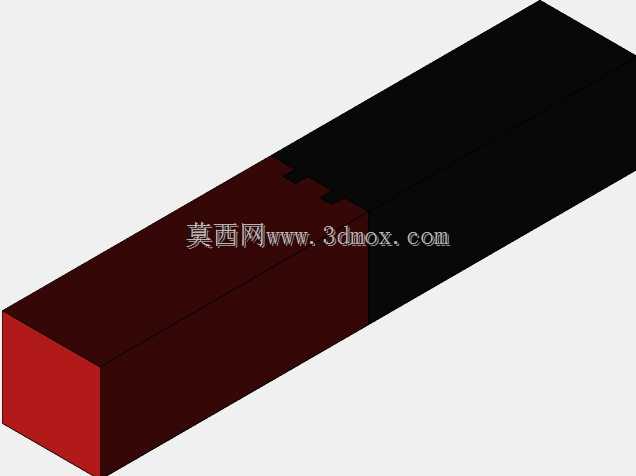

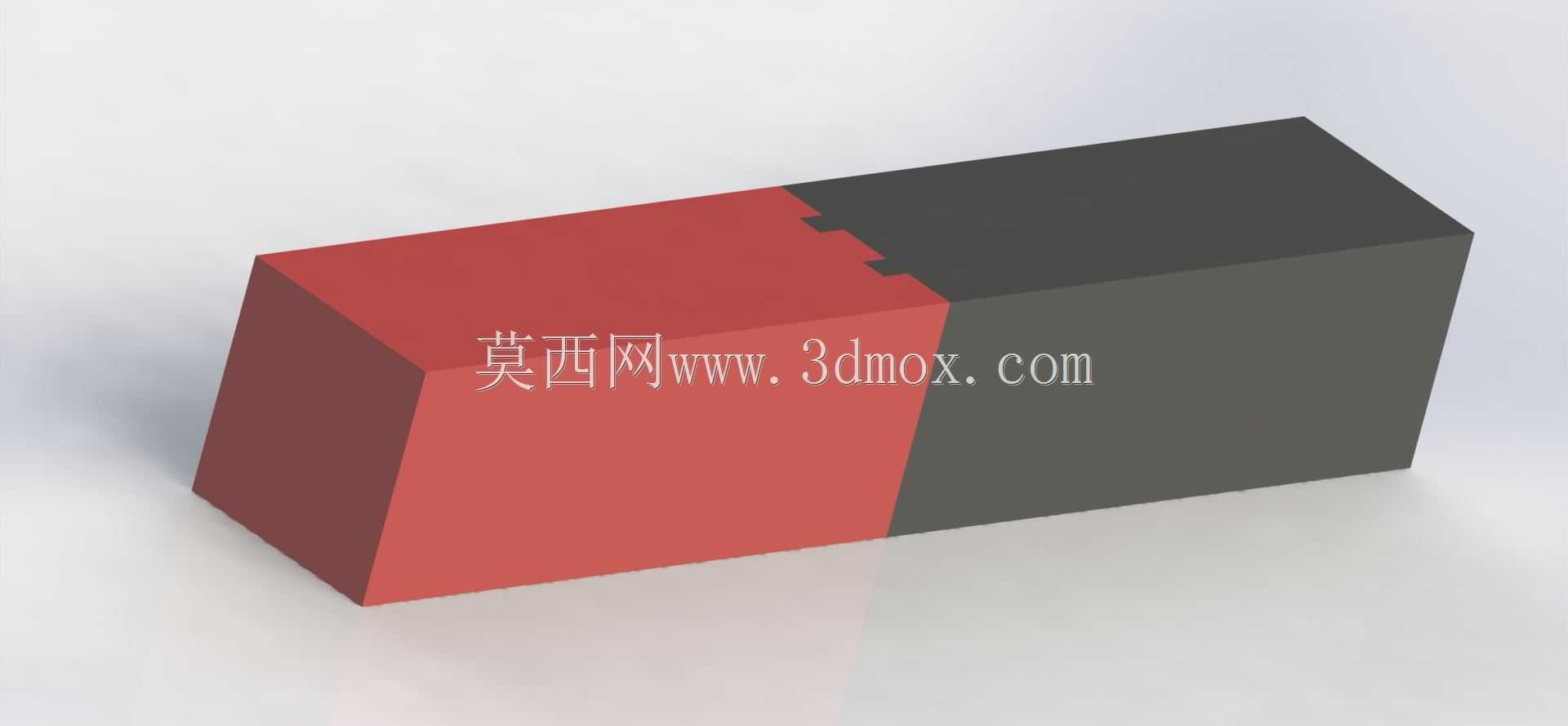

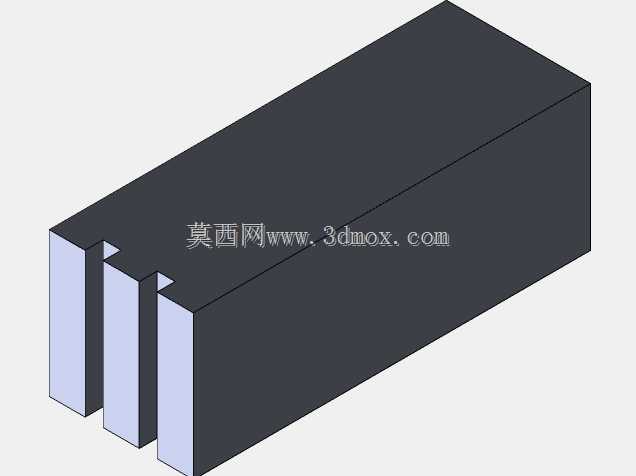

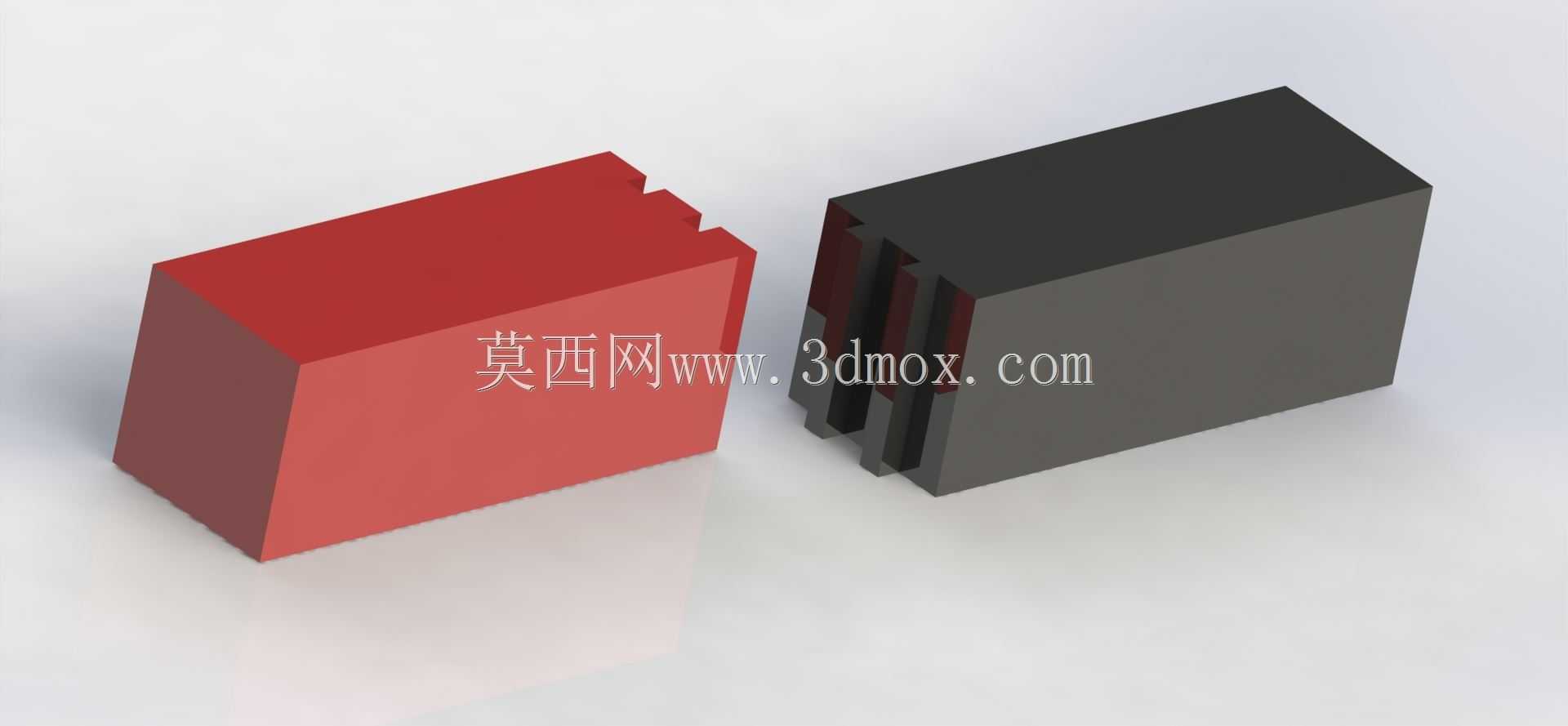

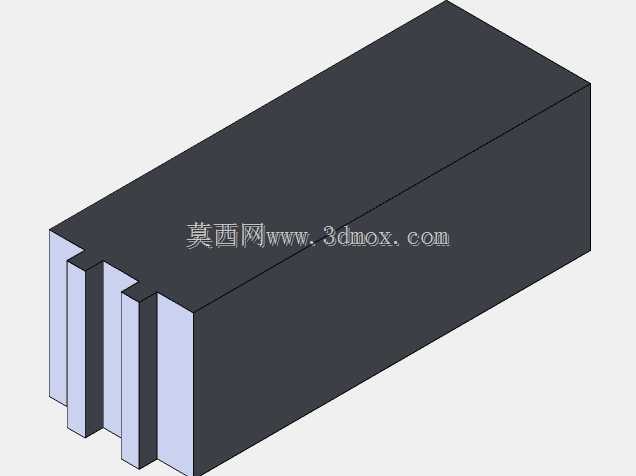

这类隐藏式对接接头多用于设备外覆板拼接、模块化框架内部连接、装饰性结构的无外露紧固件装配场景，在自动化设备护罩、定制化机柜拼装、展具模块化搭建领域应用十分广泛，区别于常规外露的螺栓、卡扣连接结构，该接头完全隐藏在拼接构件内部，装配完成后外表面无凸起、无连接缝隙，能有效保证拼接面的平整性与外观完整性，避免外露连接件积灰、剐蹭操作人员的问题。从结构设计逻辑来看，两个对接件分别采用公母嵌合的结构形式，其中红色构件端部设置三道平行的凸起插接筋，黑色构件对应位置开设匹配的凹槽型腔，插接时筋条与型腔完全贴合，依靠配合面的摩擦力与结构卡合实现轴向与径向的限位，不需要额外加装紧固件即可完成预固定，若需要更高的连接强度，可在构件侧面预留的隐形注胶孔注入结构胶，进一步提升连接后的抗剪切、抗扭转性能。设计过程中需要严格控制插接筋的尺寸公差，筋条厚度与凹槽宽度的配合间隙控制在0.05-0.1mm区间，间隙过大会导致拼接后出现松动错位，间隙过小则会增加装配难度，甚至出现插接时筋条崩裂的问题；同时插接筋的端部做了15度的导入倒角，方便现场装配时快速对位，不需要额外的导向治具即可完成盲插操作。外形方面两个构件主体均采用矩形方块结构，可直接嵌入待拼接构件的预制型腔中，安装时仅需要在两个待拼接的构件端面分别加工与接头外形匹配的沉孔，将两个接头部分分别嵌入沉孔后通过过盈配合或者结构胶与基材固定，再将两个构件对插即可完成拼接，安装边界完全隐藏在基材内部，不会占用构件外部的装配空间，拼接完成后两个构件的外表面可保持完全齐平，对于有外观要求的设备外罩、装饰性结构件来说，能省去后续打磨、补平连接件外露痕迹的工序。在实际选型应用时，需要根据待拼接构件的壁厚选择对应规格的接头，接头嵌入基材的深度要大于接头自身长度的三分之二，避免受外力拉扯时接头从基材中脱出；针对不同材质的基材，比如铝型材、亚克力、工程塑料板材，可调整接头的配合过盈量，针对金属材质的基材可适当增大过盈量提升连接可靠性，针对脆性的非金属基材则适当减小过盈量，避免装配时基材出现开裂。该结构的另一优势在于可实现快速拆装，需要拆分构件时仅需要沿插接反方向施加均匀的拉力即可分离两个构件，不会对基材和接头本身造成损伤，可重复多次拆装使用，适合需要频繁调整、重组的模块化设备与展具结构，相比胶粘、焊接的固定连接方式，后期维护调整的成本更低。
