简易平板式双筒合页门铰链结构设计

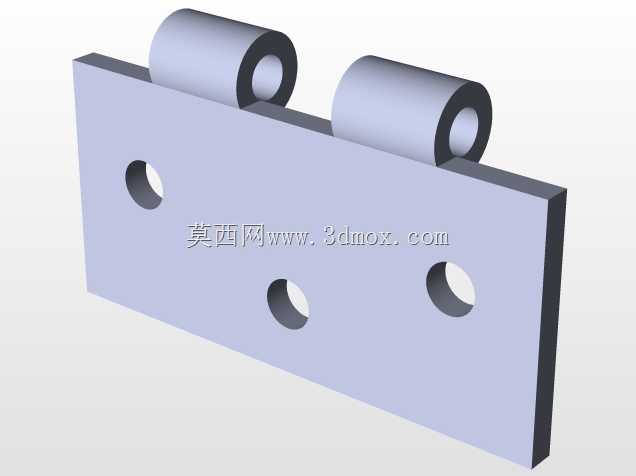

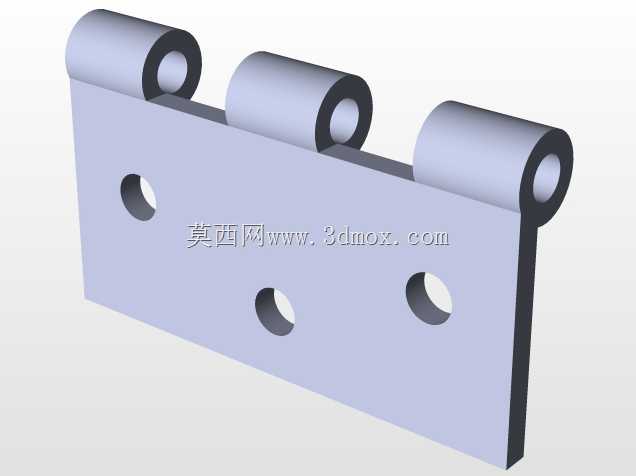

在民用柜体、工业小型设备舱门、轻质隔断门的铰接连接场景中，这类平板式双筒合页铰链是应用频次极高的基础连接件，核心作用是实现两个相对转动部件的铰接约束，同时承担门板开合过程中的径向与轴向载荷，保证转动过程无卡滞、无窜动。从结构设计逻辑来看，该铰链采用单页板双卷筒的结构形式，页板为平直矩形钢板结构，板面上开设三个等径贯通安装孔，孔位沿页板长度方向非对称排布，既可以分散安装后的紧固应力，避免单点固定导致的页板翘曲，也能适配不同安装基面的孔位预留需求，降低现场安装的对位难度。页板上部的两个同轴卷筒是实现铰接功能的核心结构，卷筒内径与配套插销的外径采用间隙配合设计，配合公差控制在合理区间，既保证插销穿入后转动顺滑，也能避免间隙过大导致的门板晃动异响，两个卷筒的同轴度是设计时的核心管控指标，若同轴度超差，会直接导致插销装配困难，开合过程出现卡滞甚至磨损加剧的问题。从安装边界来看，页板厚度根据适配门板重量选型，常规轻质门板适配的页板厚度在2-3mm区间，卷筒的外圆直径略大于页板厚度，保证卷筒有足够的壁厚承受转动过程中的剪切力，安装时页板的贴合面需要与安装基面完全贴合，紧固螺钉穿过板面安装孔后锁入基面的预埋螺纹孔或者配套螺母，三个安装孔需要全部锁紧紧固件，避免长期开合过程中页板松动移位。这类铰链没有内置阻尼或者定位结构，属于最基础的通铰接配件，适用的门板重量区间在5-20kg，开合角度通常可以达到0-180度，完全能够满足常规柜体、设备舱门的开合需求，设计时没有多余的冗余结构，加工工艺简单，采用冲压成型后卷圆的工艺即可批量生产，生产成本低，互换性强，在各类需要铰接转动的轻型连接场景中都能适配。建模过程中需要重点管控卷筒与页板的衔接处圆角，避免应力集中导致卷筒受载断裂，同时安装孔的孔口需要做倒角处理，方便紧固件穿入装配，卷筒的内孔需要保证圆柱度，避免插销装配后出现局部卡滞的问题。
