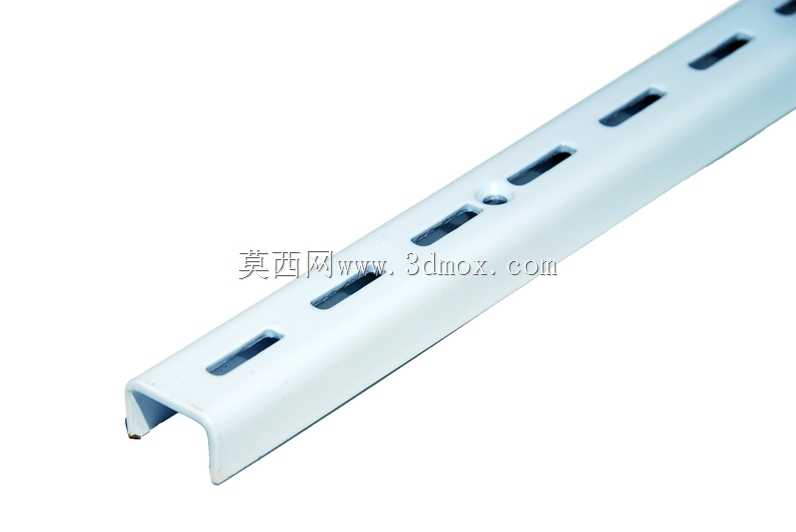

U型20x12规格冲孔安装导轨构件

这款U型截面的冲孔构件，在工业装配场景里的应用覆盖范围极广，从低压电气柜内部的元件安装固定，到自动化生产线侧边的传感器、管线支架布设，再到轻型物料架的横梁拼接，都能见到这类构件的身影。不同于常规封闭型材的设计，它采用开口U型的截面构型，槽口向内收拢形成带限位的安装空间，配套的标准紧固件可以直接卡入槽内滑动调整位置，不需要在型材上额外钻孔攻丝，现场装配时能大幅缩减定位、打孔的工序耗时，对于需要频繁调整安装点位的设备改造场景适配性极强。构件的截面尺寸为20x12，这个尺寸边界是经过多场景验证的通用规格，槽内净宽刚好适配M4、M5规格的T型螺栓与方螺母，安装时螺栓头部不会在槽内发生偏转，锁紧后能提供足够的抗剪切力，满足轻型负载的固定需求。构件表面做了均匀的喷塑处理，涂层厚度控制在60-80微米之间，既能在普通车间环境下抵御潮气、轻微粉尘带来的锈蚀问题，也不会因为涂层过厚导致槽内尺寸偏差，影响紧固件的顺畅滑动。沿构件长度方向等距排布的长圆孔，是设计时重点考量的细节，孔位间距遵循通用工业安装模数，长圆的孔型允许安装时存在±1mm的位置偏差，抵消现场安装时的定位误差，不需要反复调整构件的固定位置就能完成对位安装。构件端部做了小幅度的内收折边处理，这个细节设计一方面能提升U型截面的整体抗扭刚度，避免长尺寸构件在运输、安装过程中发生槽口变形，另一方面折边形成的圆弧过渡不会划伤安装人员的手部，也不会刮破穿设在槽边的线缆外皮。在做三维建模的时候，这类构件的建模逻辑需要重点还原槽口的折边角度、冲孔的位置公差以及截面的壁厚参数，因为这些参数直接关系到后续装配时的干涉检查结果，如果建模时忽略了折边的R角或者冲孔的边缘倒角，在做虚拟装配的时候很容易出现紧固件与孔位、槽壁的假干涉，误导后续的结构选型判断。这类构件在实际选型时，除了关注截面尺寸，还要确认每米的重量参数与冲孔的中心距，不同应用场景下对构件的直线度要求也有区别，比如用于传感器安装的导轨，直线度公差需要控制在每米0.5mm以内，避免影响传感器的检测精度，而用于普通管线固定的场景，直线度要求可以适当放宽，降低采购成本。
