多翼式内螺纹尖头紧固连接零件

这类带多翼支撑结构的内螺纹尖头零件，常应用在薄板类构件的快速嵌装紧固场景中，比如钣金机柜内壁的辅件固定、轻质隔墙的挂件预装、薄型金属型材的点位连接，不需要预先在基材上攻制螺纹，依靠底部的尖头结构配合翼片的压合嵌入，就能在薄壁基材上形成稳定的内螺纹连接位，解决薄板无法加工有效螺纹、焊接螺母易焊穿基材的痛点。

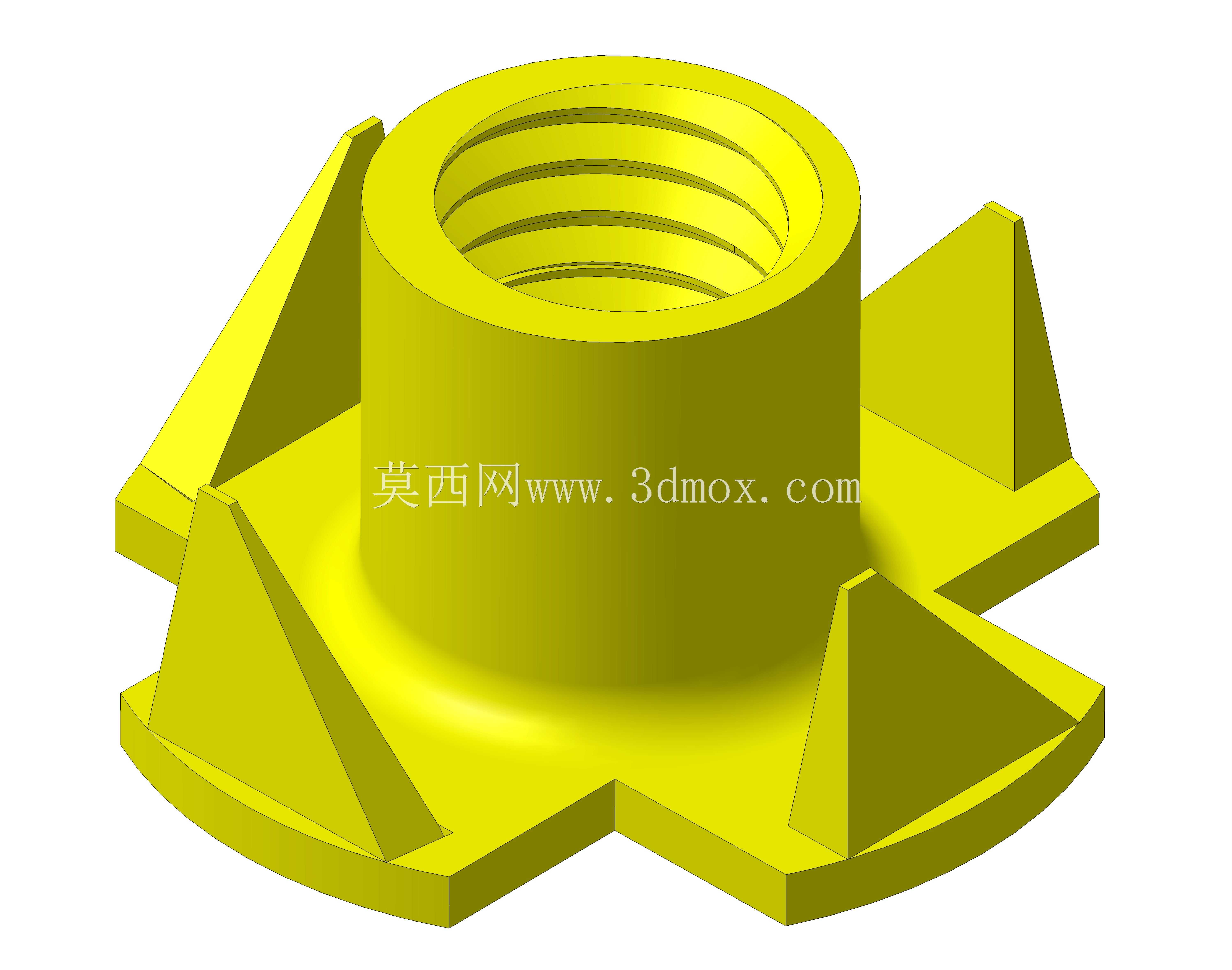

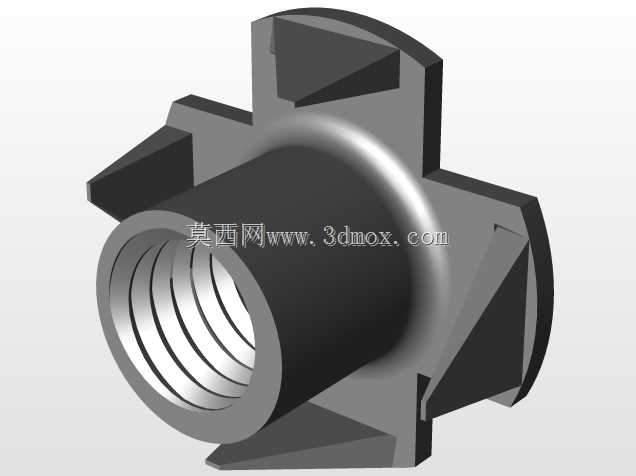

从功能特性上看，零件上部为标准内螺纹通孔，可适配对应规格的外螺纹紧固件实现可拆卸连接，底部周向均匀分布的三角翼片，在安装压入过程中会顺着尖头的切入方向嵌入基材表层，既可以分散螺纹连接时的压应力，避免薄基材被紧固件拉穿变形，又能形成周向的止转结构，在后续拧入配套螺栓时，整个零件不会跟着螺栓同步转动，保证连接扭矩能有效施加。翼片之间的缺口结构，是为了减少压入时的材料阻力，让零件能更顺畅地嵌入基材，同时嵌入后缺口处会被基材材料填充，进一步提升轴向的抗拔脱能力。

设计过程中，首先要确定上部螺纹段的内径与牙型参数，保证和配套螺栓的配合精度，螺纹段的高度需要匹配常用的连接厚度，预留足够的啮合牙数来保证连接强度，避免滑牙失效。底部的尖头锥度需要结合常见的安装基材硬度调整，锥度过大压入时阻力过高易造成基材开裂，锥度过小则切入深度不足，连接稳定性差。周向翼片的数量和厚度经过受力校核，六片均布的结构能在各个方向形成均匀的支撑力，翼片的高度不超过尖头的切入深度，保证压装到位后翼片能完全贴合基材表面，不会出现凸起干涉后续装配的问题。

安装边界上，这类零件适配的基材厚度通常在1mm到3mm之间，过厚的基材无法让尖头有效穿透形成卡合，过薄的基材则无法提供足够的握裹力导致连接失效。安装时需要保证压入方向垂直于基材表面，避免翼片单侧受力不均出现倾斜，导致螺纹孔偏斜影响后续螺栓装配。零件的整体外径由翼片的外沿尺寸决定，安装时需要在基材上预留略小于尖头外径的预冲孔，既可以减少压入力，又能让翼片嵌入后和预冲孔边缘形成紧密的卡合结构，提升整体连接的抗振动性能，在有小幅振动的设备外壳连接场景中，也能保持长期的连接可靠性，不会出现松动脱落的问题。
