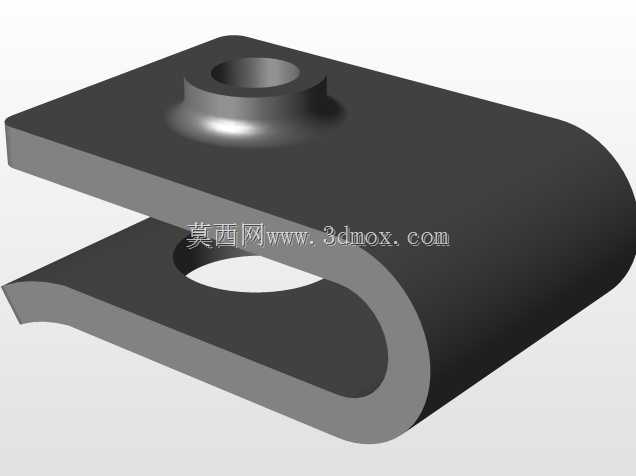

薄型六角锁紧螺母结构设计方案

　　在各类机电设备装配、工装夹具搭建、钣金结构连接场景里，薄螺母始终是占用安装空间最小的螺纹连接配套零件，和普通标准六角螺母相比，它的整体厚度压缩了近40%，专门适配那些轴向安装尺寸受限、连接副不需要承受大预紧力载荷的工位。做这个零件的三维结构设计时，首先要匹配对应公称直径的螺纹公差带，内螺纹的中径偏差严格按照普通螺纹公差配合的中等精度等级取值，保证和同规格外螺纹件旋合时不会出现卡滞、滑牙或者间隙过大松脱的问题。

　　外形结构上，六角对边尺寸和同规格标准螺母保持一致，这样现场装配时不需要更换对应的扳手规格，普通的呆扳手、套筒、活动扳手都能直接操作，不需要额外准备特殊工装，这点在产线批量装配或者户外设备维护时能省不少工装适配的麻烦。螺母的两个端面都做了轻微的倒角处理，既可以去除冲压或者车削加工留下的锐边毛刺，避免装配时划伤操作人员的手套或者零件表面涂层，也能在旋入螺栓时起到导向作用，不会因为端面毛刺卡滞在被连接件的表面，导致预紧力施加不均匀。

　　从安装边界来看，这类薄螺母的轴向占用空间非常小，比如常用的M6规格薄螺母，整体厚度只有3.2mm，比同规格普通螺母薄了2mm左右，在多层钣金叠装、电气元件安装板固定、薄壁壳体拼接这类没法给螺母留太多轴向空间的场景里，它的适配性远高于标准厚度螺母。要注意的是，因为厚度较薄，它的螺纹啮合圈数比标准螺母少，所以不适合用在需要承受大拉力、强振动的主承力连接位置，一般是作为副锁紧件搭配厚螺母使用，或者单独用在载荷较小的辅助连接工位，比如线束固定支架、设备外壳盖板、装饰件安装这类受力不大的位置。

　　设计时还考虑了不同使用场景的适配性，螺母的六角棱边都做了小圆弧过渡，避免热处理或者表面处理时出现应力集中导致的开裂，也能减少电镀层在棱边位置的堆积，保证对边尺寸的精度不会因为镀层过厚出现超差。如果是用在有防松需求的工位，还可以在螺母的支撑面增加压花齿纹，或者配套弹性垫圈使用，但基础款的光面薄螺母本身就可以满足大部分常规低载荷连接的需求。

　　实际选型搭配时，要注意被连接件的通孔直径不能大于螺母对边的内切圆直径，不然螺母旋紧时会出现支撑面压空的情况，导致连接失效。如果是用在铝合金、塑料这类软质材料的被连接件上，最好搭配平垫圈使用，增大支撑面的接触面积，避免预紧时螺母压入软质材料表面，破坏被连接件的结构强度。这类薄螺母的加工工艺一般分两种，小批量定制时采用棒料车削加工，精度更高，螺纹配合更顺滑；大批量生产时采用冷镦冲压工艺，生产效率高，材料利用率好，成本更低，两种工艺生产的成品只要尺寸公差符合要求，在实际使用中的性能差异并不大。

　　在自动化装配线的送料环节，因为薄螺母的厚度较薄，振动盘送料时要注意轨道的间隙调整，避免出现两个螺母叠在一起卡料的情况，这点在做自动化装配工装设计时需要提前预留调整空间。另外，薄螺母虽然厚度薄，但内螺纹的有效啮合长度不能小于公称直径的0.6倍，不然会出现螺纹啮合强度不足，受力时螺纹滑牙的问题，设计时这个尺寸边界是必须守住的底线，不能为了追求更小的安装空间一味压缩螺母厚度，牺牲连接可靠性。
