模块化榫卯式跨交叉连接锁紧结构

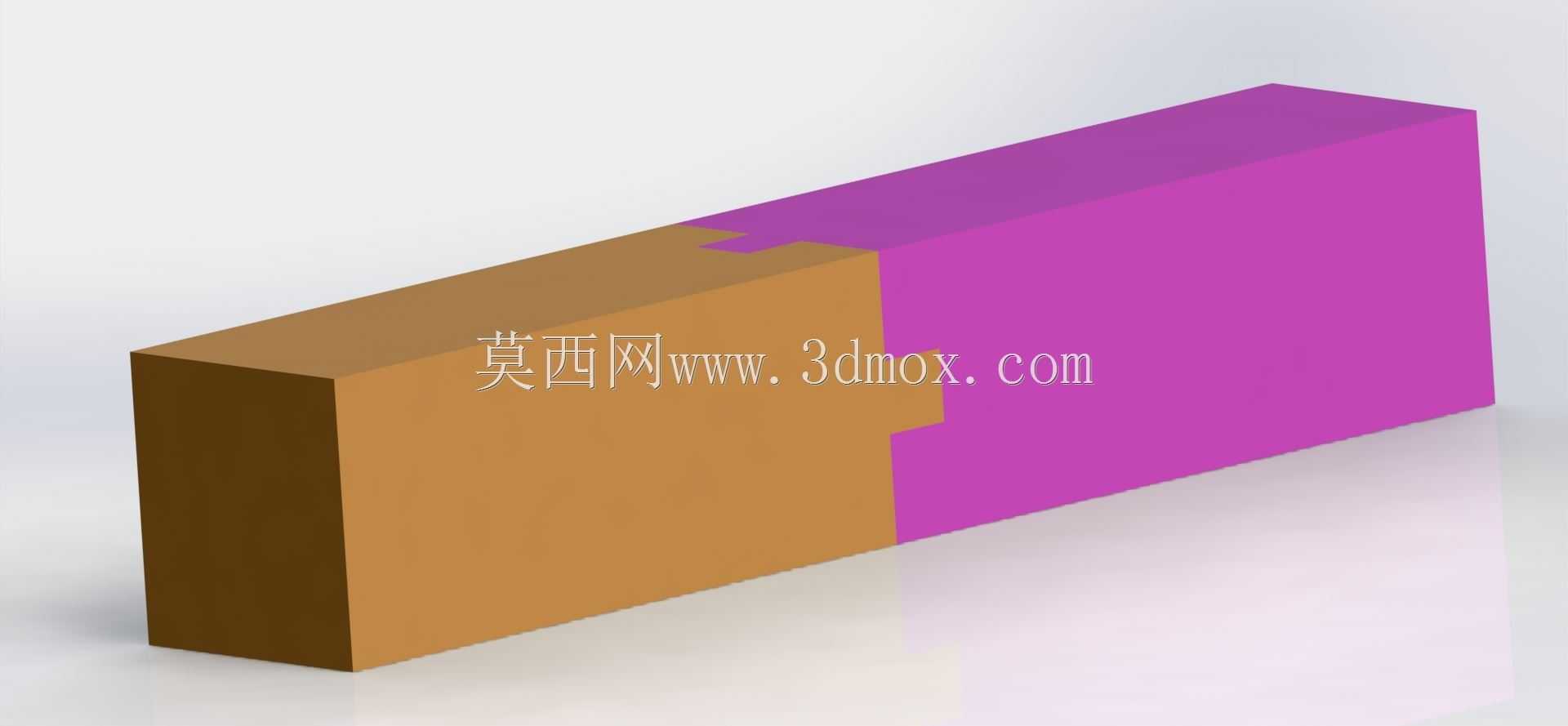

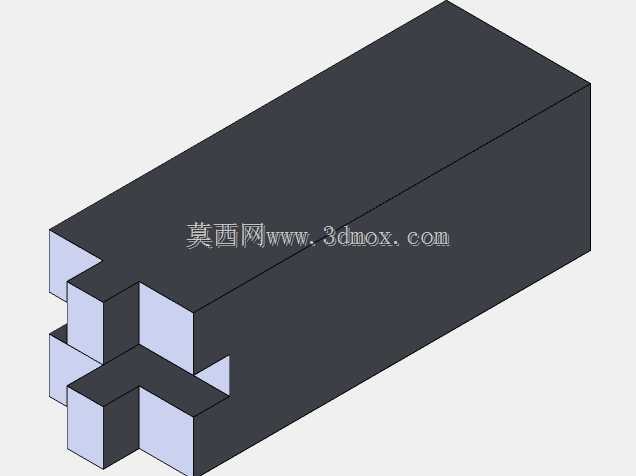

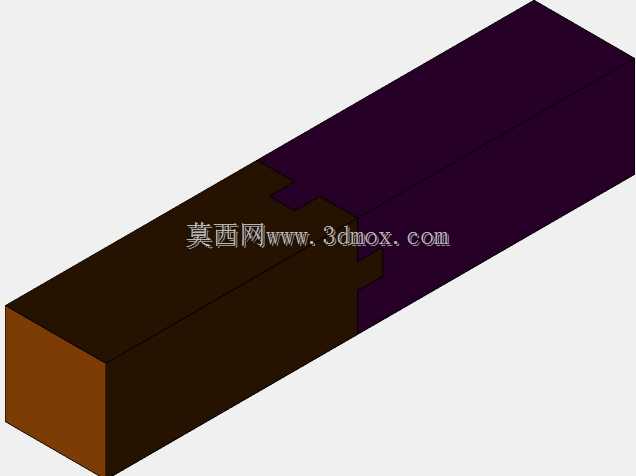

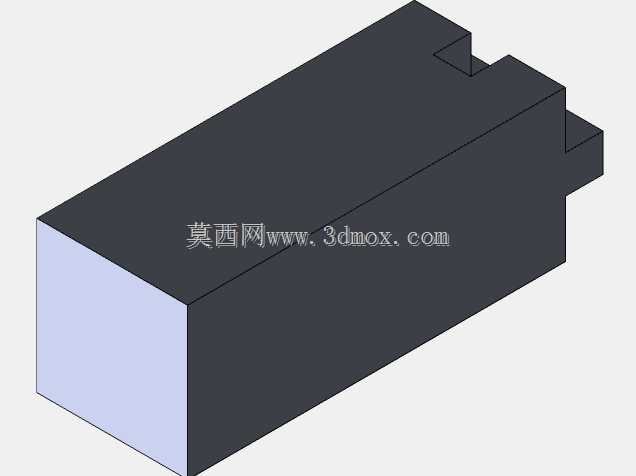

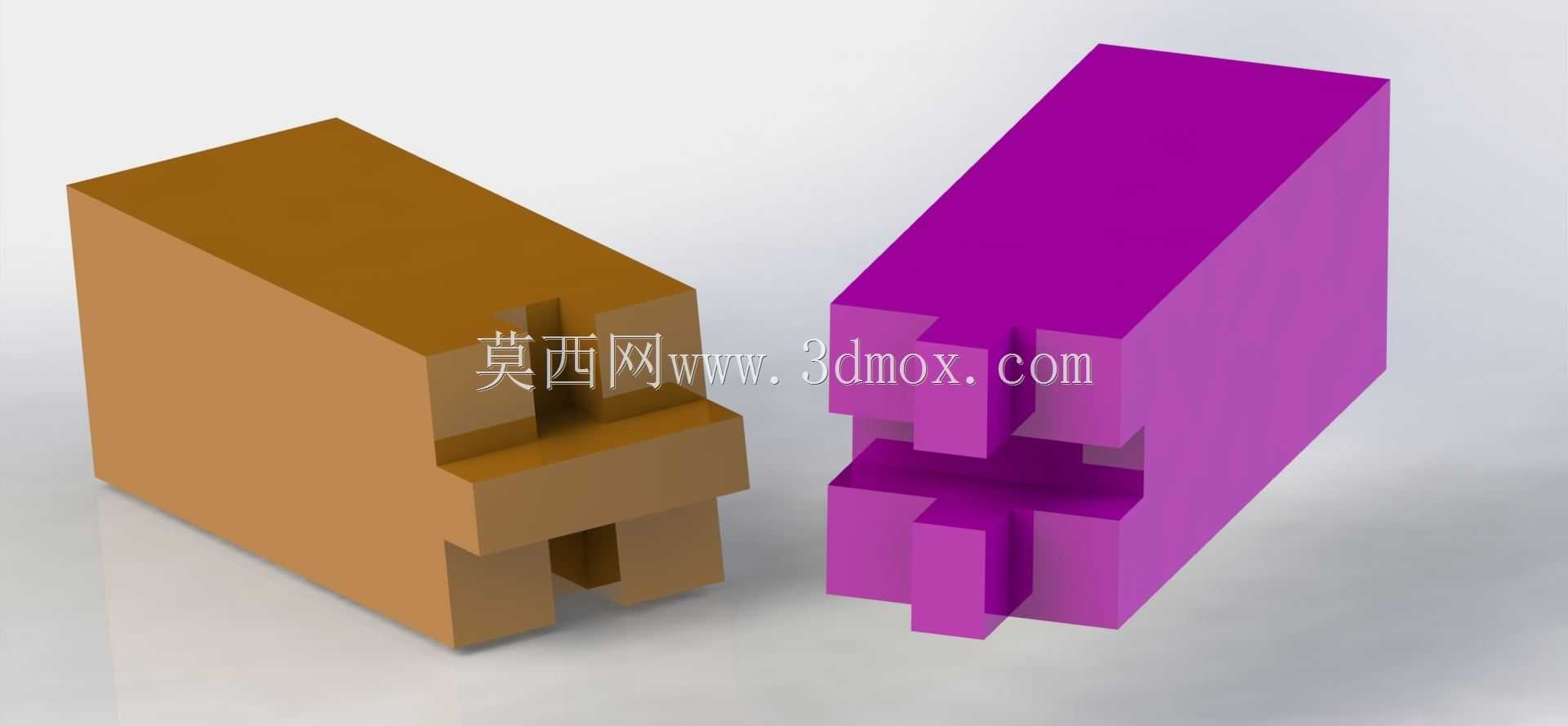

这类跨交叉榫接结构最早脱胎于传统木工榫卯的工程化改良，目前在模块化工装治具、快拆式机架拼接、定制化输送线护边组装场景中应用十分广泛，区别于常规的直角榫、燕尾榫结构，这种交叉互锁的构型不需要额外的紧固件辅助，就能实现两个正交方向构件的无间隙拼接，在需要频繁拆装调整的工位架体、小型设备外框搭建中，能大幅减少装配工时，也避免了螺丝孔位反复拆装出现的滑牙失效问题。从结构设计逻辑来看，两个对接构件分别做了对称的凹凸咬合齿，公头端的凸起块与母头端的凹槽在拼接时沿轴向推入即可完成锁合，咬合面的接触面积经过反复校核，既保证拼接后两个构件不会出现径向的窜动，也不会因为配合面过盈量太大导致拆装阻力过大，日常维护时只需要沿轴向施力就能完成拆分，不需要借助额外的拆装工具。在实际选型适配时，这类构件的外形可以根据安装场景调整外轮廓尺寸，图中展示的是矩形截面的基础构型，外轮廓的长宽尺寸可以根据所承载的架体负载调整，咬合齿的高度通常设置为构件截面高度的三分之一，这个比例下既能保证足够的抗剪切强度，也不会因为齿部过深导致构件本身的结构强度被削弱，安装边界上需要注意，两个构件拼接完成后，对接位置的外表面齐平，不会出现突出的棱边，在有人员通行的工位旁使用时也不会造成剐蹭风险。不同于需要粘接或者焊接的固定连接结构，这种互锁式结构的重复定位精度很高，多次拆装后拼接位置的错位量可以控制在0.1mm以内，在需要反复调整工位布局的柔性生产线上，搭配铝型材框架使用时，可以快速完成护板、工位挡板的位置调整，不需要重新打孔攻丝。结构的受力路径设计也十分合理，当两个拼接构件承受垂直于拼接面的拉力时，咬合齿的端面会承受主要的拉脱阻力，承受侧向剪切力时，齿部的侧面会均匀分散载荷，不会出现应力集中导致的齿部断裂问题，针对不同的负载场景，只需要调整咬合齿的数量和配合间隙，就能适配从轻质工装到中型架体的不同承载需求，不需要额外增加加强筋或者辅助固定件。在三维建模过程中，这类结构的配合公差需要严格控制，凹凸配合面的间隙通常设置在0.05mm到0.1mm之间，既保证拼接顺畅，也不会出现拼接后松动晃荡的问题，倒角尺寸统一设置为0.2mm，避免装配时出现尖角卡滞的情况。
