多色块互锁穿插拼接结构件

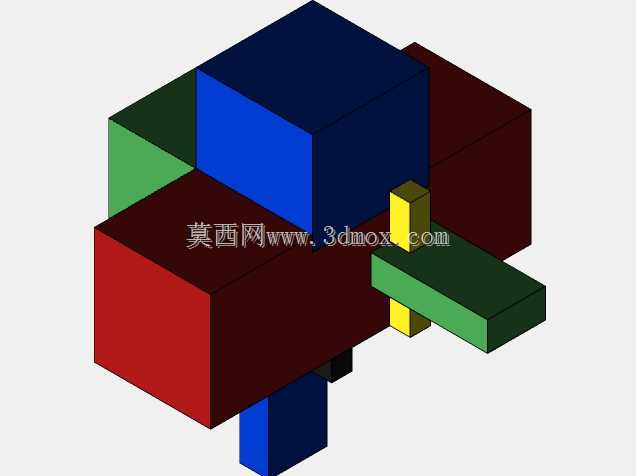

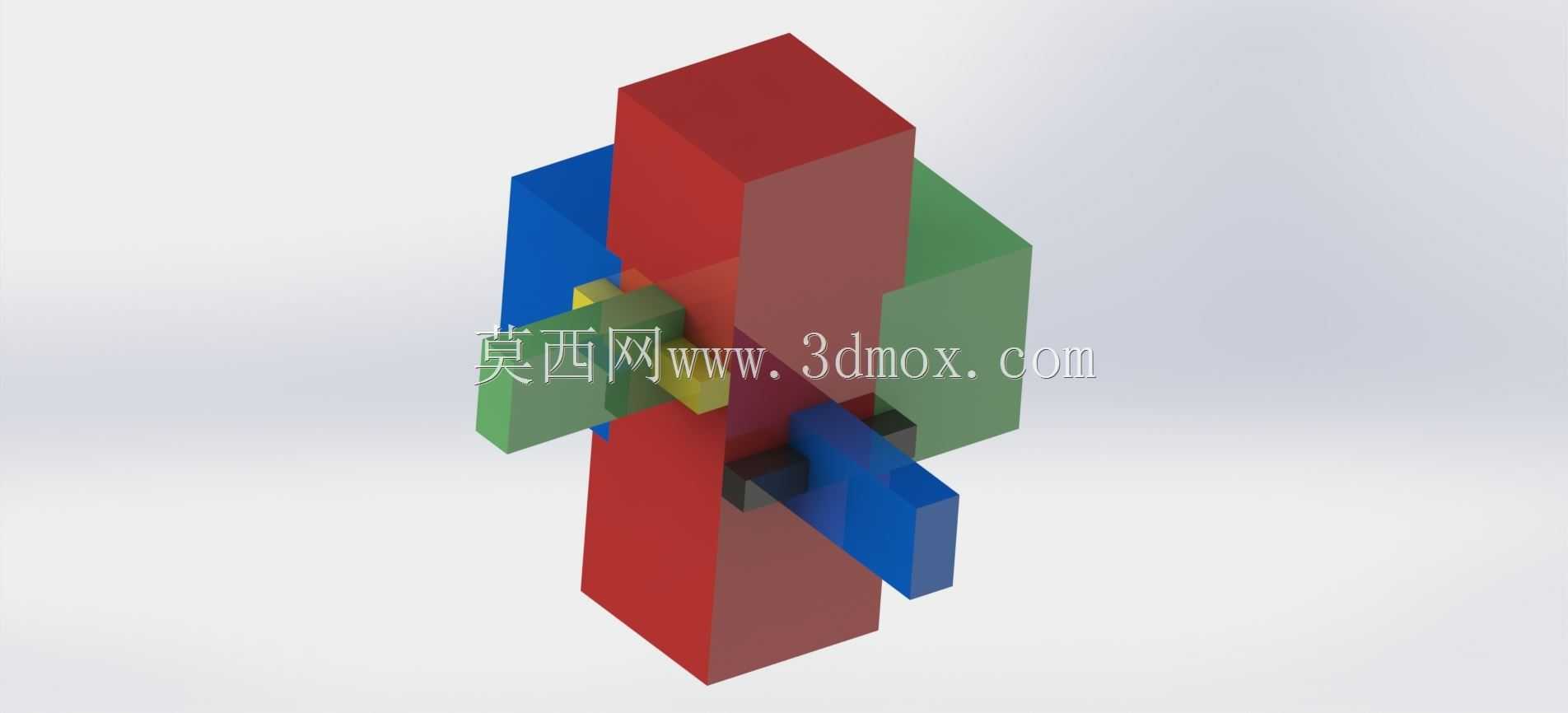

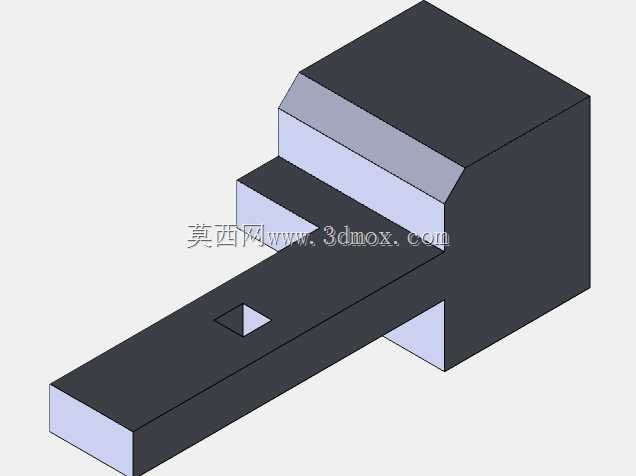

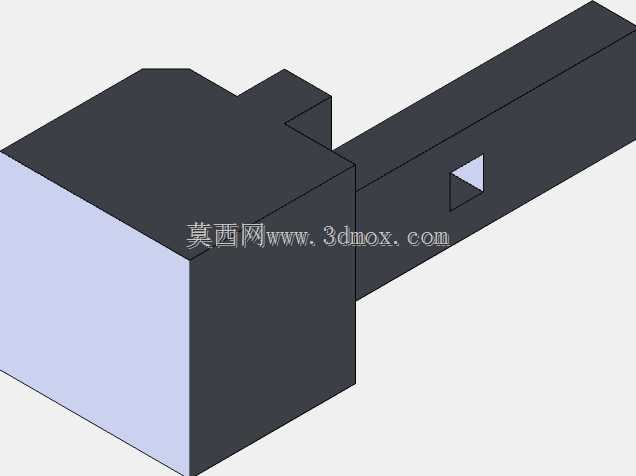

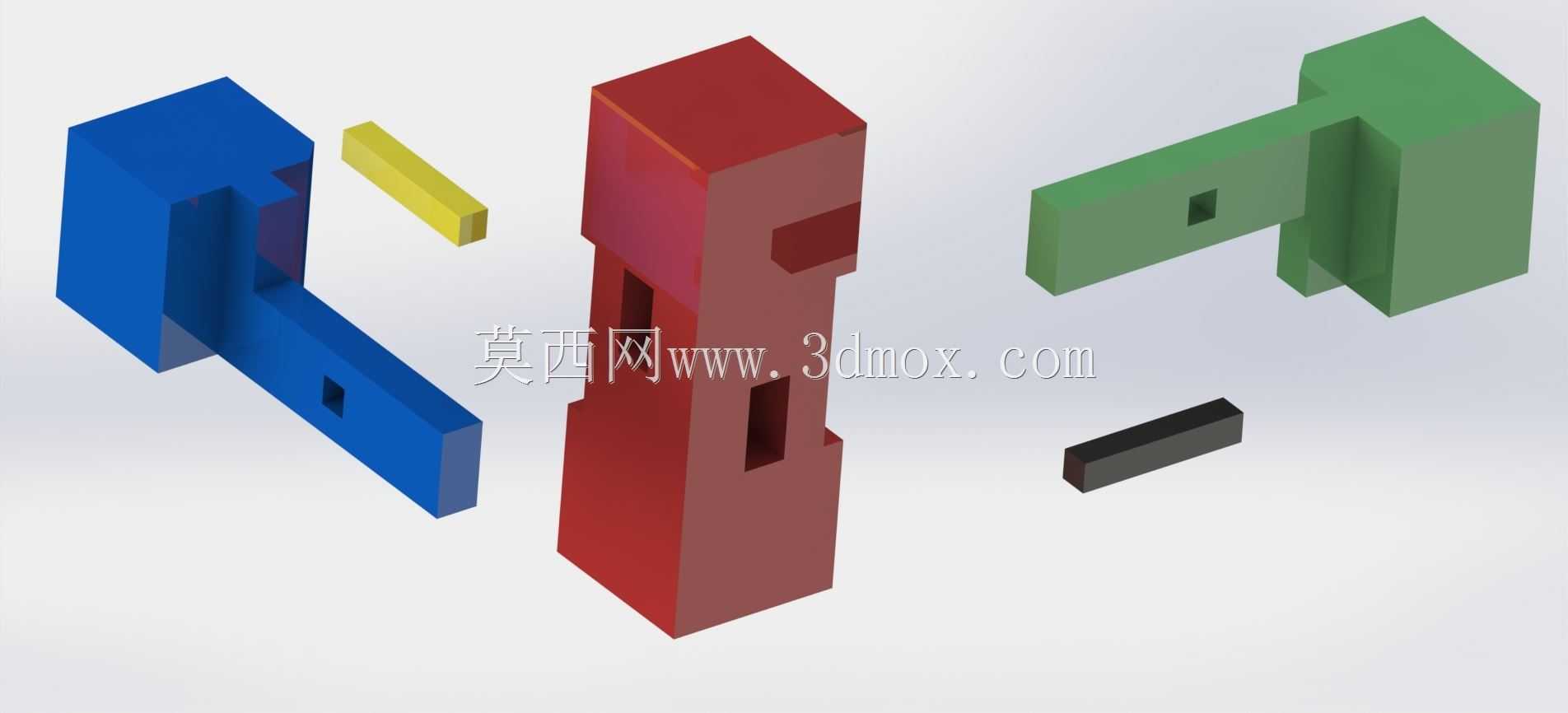

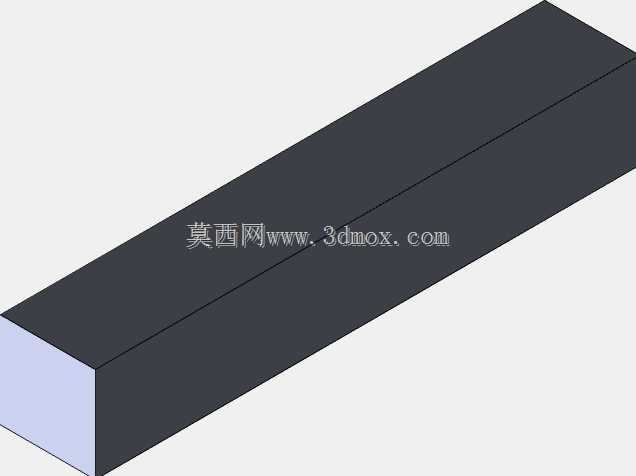

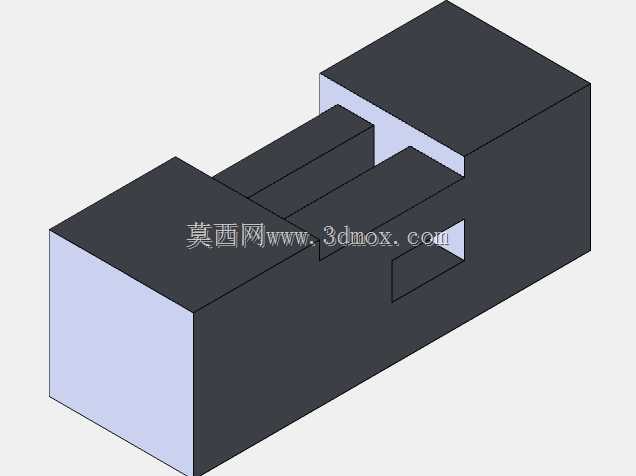

这类互锁穿插结构常被用作机械装配实训的教学演示件，也可作为模块化快装工装的基础连接单元，在小型非标设备的快速搭装、教学实验台架搭建场景中十分实用，无需额外紧固件即可实现多方向构件的刚性连接，拆装过程无额外工具损耗，适合需要频繁调整工位布局的实验类、临时工装类使用场景。从结构设计逻辑来看，该构件采用正交方向的块体穿插互锁思路，三个轴向的块体分别设置对应尺寸的贯通槽与限位凸台，装配时沿三个正交方向依次推入即可完成锁合，各块体的槽宽与对应配合块的厚度采用小间隙配合公差，既保证装配过程顺畅无卡滞，又能避免装配后出现过大的窜动间隙，连接后三个方向的块体互相形成限位，无法沿非装配方向脱出，整体连接刚性足以承受常规工装的静态载荷与小幅振动载荷。从安装边界来看，该结构整体外轮廓为正交立方体组合形态，无外伸的尖锐凸起，各边可根据实际使用需求做倒角处理避免磕碰，装配完成后整体占用空间规整，可直接固定在标准铝型材工作台的台面上，也可多个同类型结构互相拼接组成更大尺寸的框架基体，各块体的穿插槽深度经过精确计算，保证装配后各端面齐平，无突出或凹陷的配合段，整体外观规整。设计过程中需要重点控制各配合槽的位置度公差，若槽位偏移超过0.1mm，就会出现装配卡滞甚至无法装配的问题，同时各块体的棱边需要做0.2mm的倒角处理，避免装配时切边刮伤操作人员，也能减少配合面的磕碰损伤。这类结构不需要额外的螺丝、销钉等紧固件，拆装效率比传统螺纹连接高60%以上，在需要频繁拆装调整的教学演示、临时工装搭建场景中，能大幅减少装配调整的时间成本，同时互锁的结构形式也能避免紧固件松动导致的连接失效问题，长期使用的维护成本更低。不同颜色的块体区分也方便装配时快速识别对应安装方向，降低错装概率，对于刚接触机械装配的实训人员来说，能更直观理解正交互锁结构的限位原理，掌握无紧固件连接的设计思路。
