凹凸互嵌式搭接榫卯连接结构

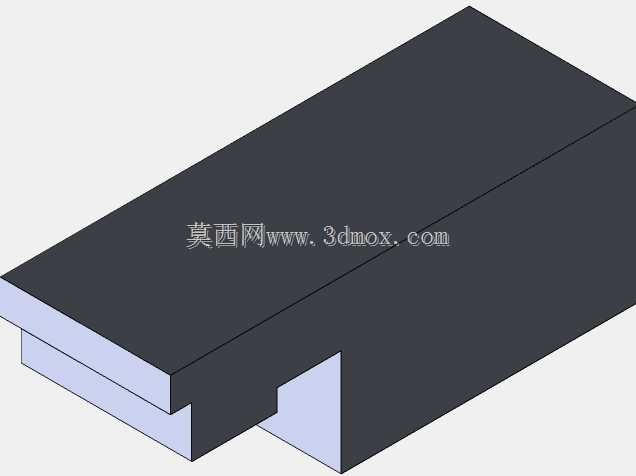

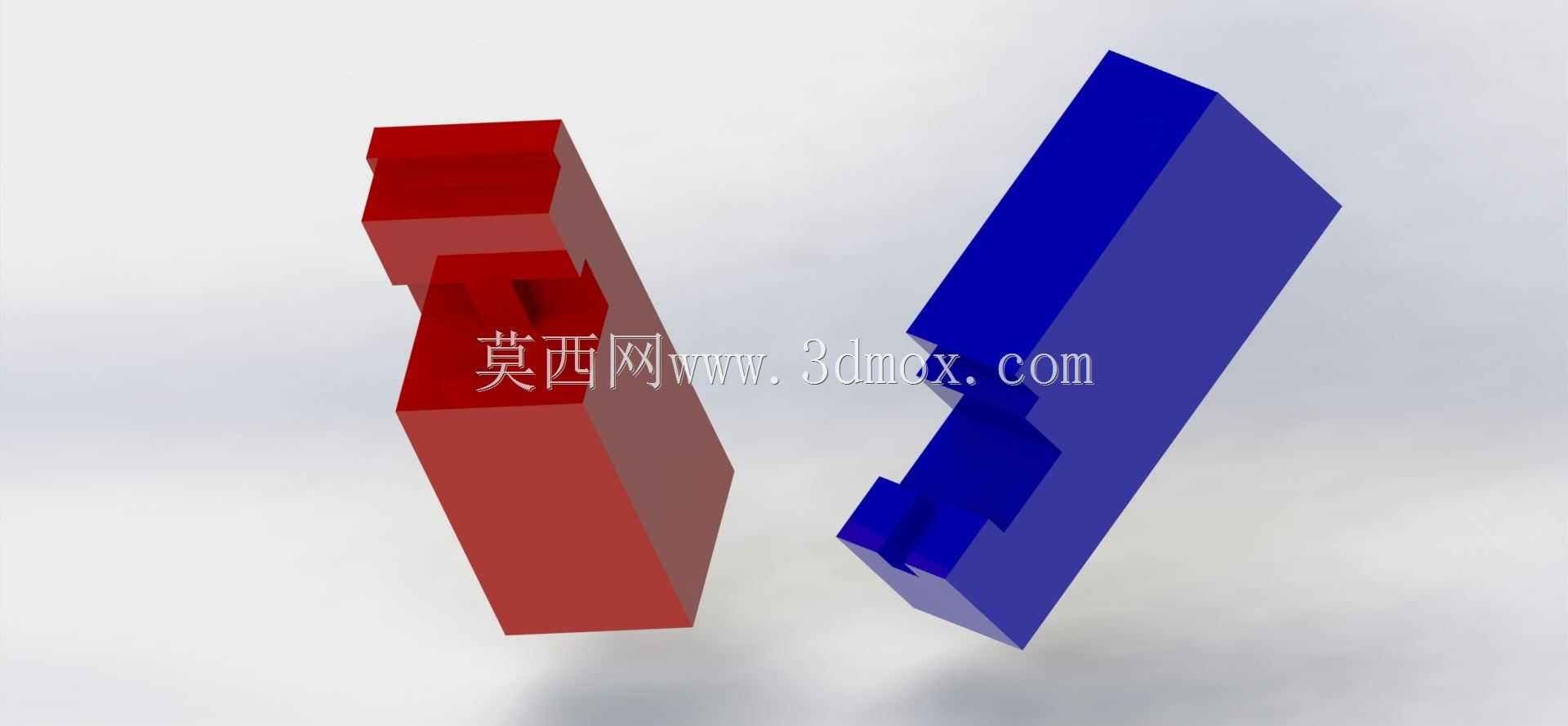

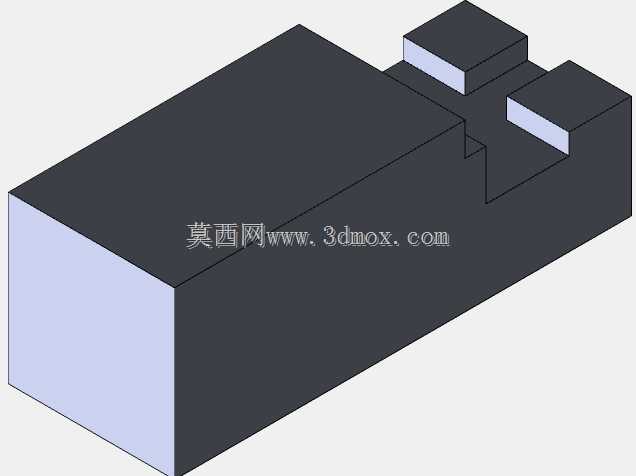

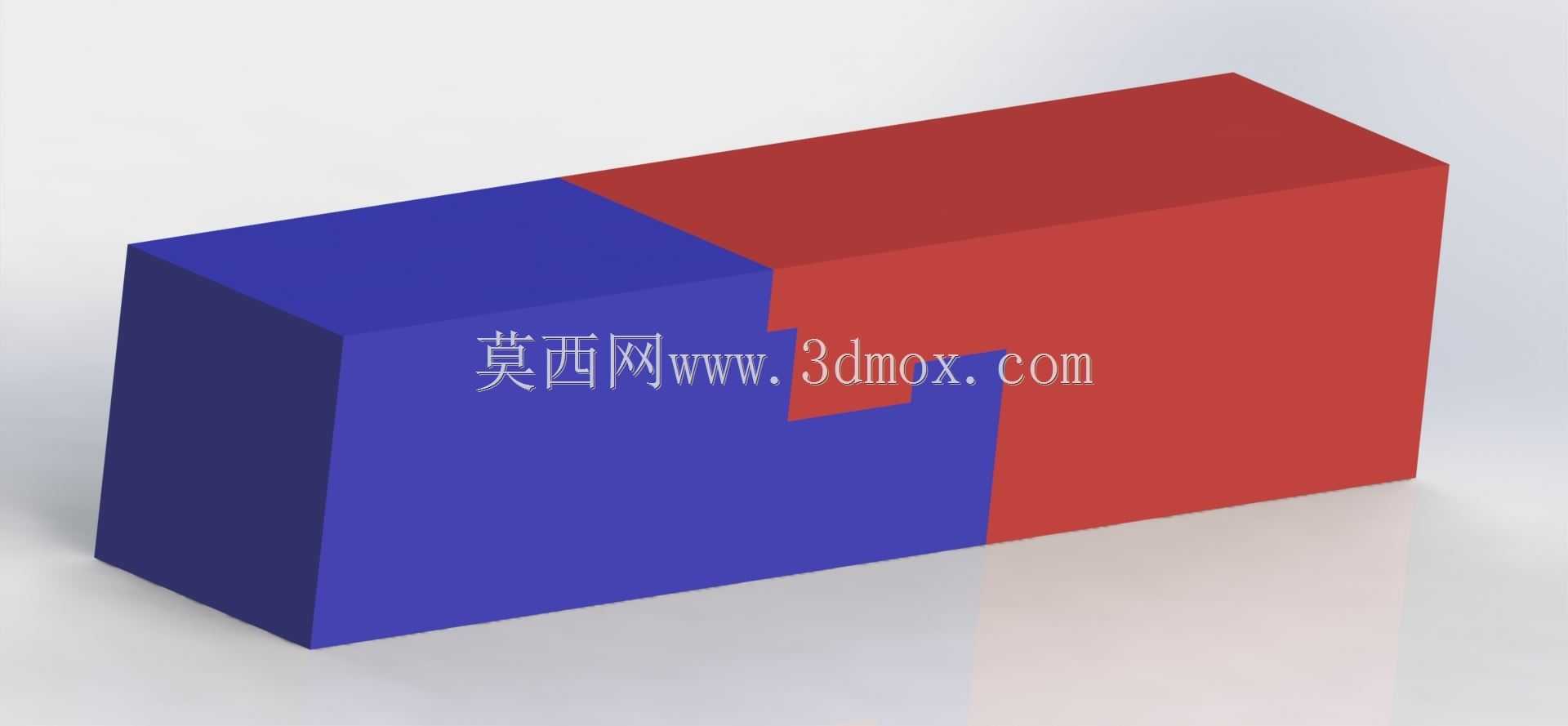

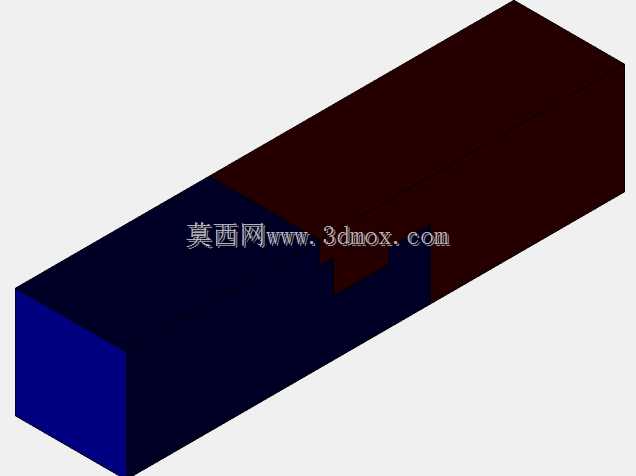

这类凹凸互嵌的搭接结构，在工装夹具定位、非标设备框架拼接、木质或金属型材快速组装场景中应用十分广泛，区别于传统螺栓紧固、焊接固定的连接形式，它依靠两个构件自身的型面咬合实现互锁，不需要额外的紧固件就能完成初步定位，在需要反复拆装、无紧固件外露的装配场景中优势明显。从结构设计逻辑来看，两个块体分别加工出互补的凹凸型面，凸起部分的侧壁设置有止退台阶，装配时沿垂直于拼接面的方向推入即可完成嵌合，嵌合后两个构件在沿拼接面的两个平移方向都被完全限位，不会出现横向窜动，若需要提升连接强度，只需要在嵌合面增加定位销孔或者涂覆结构胶，就能满足大载荷工况的使用需求。实际选型使用时，要重点关注凸起部分的根部圆角设计，避免应力集中导致受力断裂，凹凸配合的单边间隙通常控制在0.05-0.15mm区间，间隙过小会导致装配卡滞，间隙过大则会出现拼接后晃动、定位精度不足的问题。这类结构的安装边界没有额外突出的连接件，两个构件拼接完成后外表面保持齐平，不会出现螺栓头、焊疤等凸起结构，在对外观平整度有要求的设备外罩、展示类工装、教学演示教具的设计中经常被采用。设计建模过程中，要优先保证凹凸型面的拔模角度一致，若采用机加工方式生产，要确保刀具可以完整加工到凹陷区域的所有内角，避免出现加工死角；若采用3D打印或者注塑工艺生产，要合理设置凸起部分的壁厚，避免冷却收缩导致型面变形影响配合精度。在实际设备组装场景中，这种搭接结构可以大幅降低装配难度，工人不需要额外找正定位，只需要将两个构件的凹凸部分对齐推入即可完成装配，相比传统的螺栓连接，能减少至少60%的装配工时，同时避免了紧固件松动带来的连接失效风险，在频繁拆装的模块化设备、可快速重组的工装台架设计中，这类互嵌搭接结构已经逐步替代了部分传统紧固件连接方案。需要注意的是，这类结构的抗剪切能力完全由凹凸咬合的接触面积决定，设计时要根据实际承受的载荷大小计算咬合面的接触面积，避免受力时凸起部分被剪断，通常在承受垂直于拼接面的拉力载荷时，需要额外增加锁扣结构辅助固定，防止构件受拉脱开。
