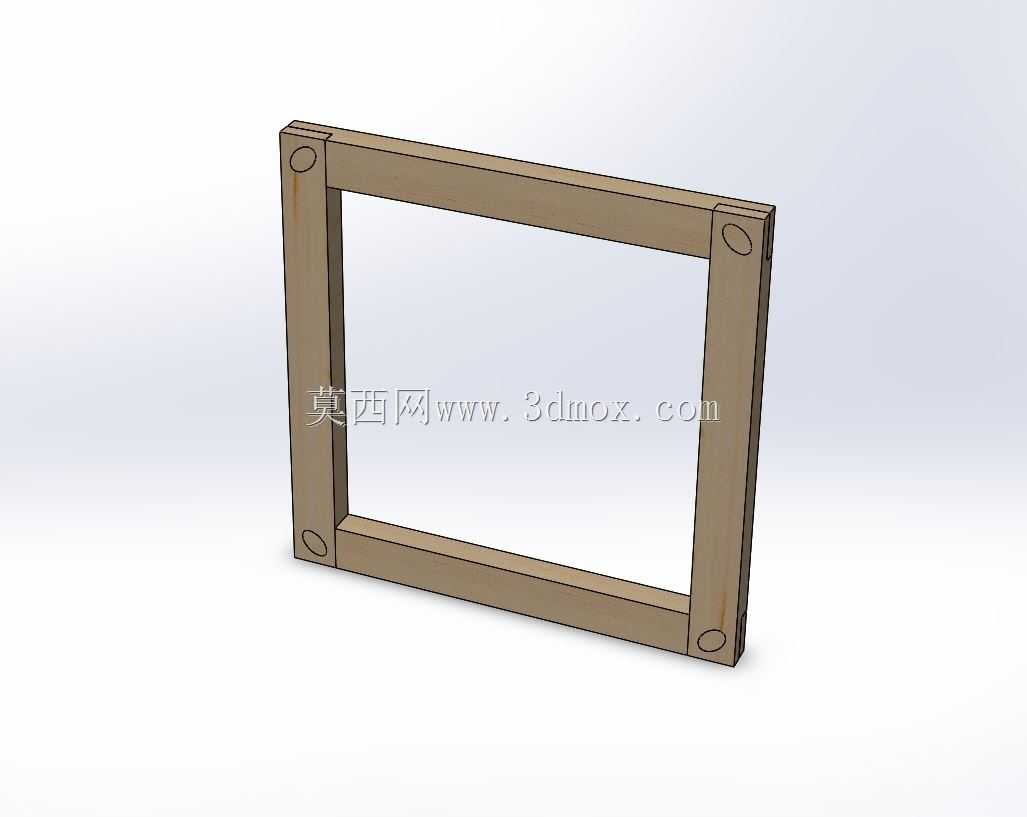

椭圆榫对半拼接木质框架结构

这类椭圆榫对半拼接的木质框架，在实木家具生产、小型木构装饰件加工场景中应用十分广泛，常见于画框、小型窗框、柜体侧框、桌面围框等部件的加工环节，相比传统直角榫，椭圆榫的加工适配性更强，可通过多轴木工加工中心一次成型榫头与榫眼，无需额外的斜切修边工序，能有效降低批量生产时的装夹对位误差。从结构功能来看，对半开的椭圆榫在拼接完成后，四个角位的榫接面可形成双向咬合约束，既可以限制框架杆件的横向窜动，也能抵消木质材料因温湿度变化产生的内应力，减少框架长期使用后的角位开裂、变形错位问题，相比钉接、胶接的框架结构，这种榫接结构的可拆卸修复性更强，局部杆件出现损坏时可通过拆解榫头更换配件，无需整体报废。设计这类结构时，首先要明确框架的整体受力边界，通常这类矩形框架的杆件截面为等宽矩形料，椭圆榫的长轴方向需与杆件长度方向保持一致，榫头的厚度控制在杆件厚度的三分之一左右，避免榫眼开制后削弱杆件本身的结构强度，对半拆分的榫头分属两根相邻杆件，拼接时两个半榫可完全嵌合到对应杆件的榫眼内，拼接后角位的外表面可保持齐平，无需额外的打磨找补工序。在安装尺寸匹配上，框架的内空尺寸需根据实际搭载的面板尺寸预留0.1-0.2mm的安装间隙，方便玻璃、芯板等部件的嵌入安装，外轮廓尺寸则需根据安装位的预留空间做适配，榫接完成后角位的对角线误差需控制在0.5mm以内，保证框架整体的方正度。实际建模过程中，需重点关注椭圆榫的曲面过渡精度，榫头与榫眼的配合面需设置合理的公差带，过盈量控制在0.05-0.1mm即可，既可以保证涂胶拼接后的连接强度，也不会因过盈量过大导致杆件端部被撑裂。这类结构的设计逻辑也可延伸到其他材质的框架类部件加工中，比如铝合金型材的角位拼接、工程塑料框架的卡扣连接，都可以参考这种双向咬合的对位思路，提升连接结构的稳定性。
