机加工用螺杆式台虎钳夹紧机构设计

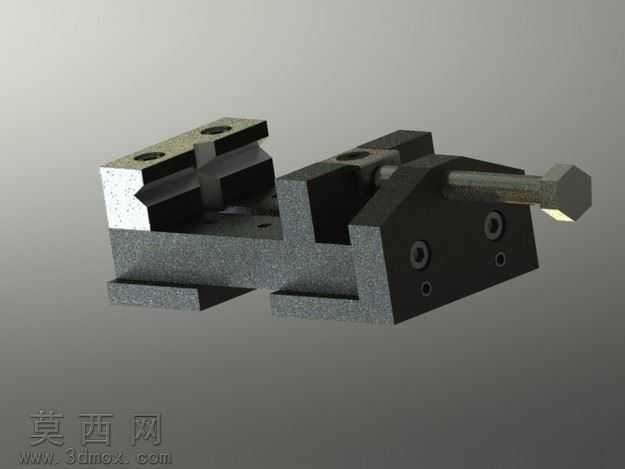

本作品为机加工场景配套的台虎钳夹紧机构三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的实际尺寸公差规范，所有零件均按照真实加工工艺要求完成特征构建，未出现非参数化的碎面、破面等建模缺陷，可直接导出用于工程图生成、装配干涉校验以及后续的3D打印样件验证。模型渲染阶段采用金属材质分层处理方案：固定钳身、活动钳身的主体铸铁部分，赋予了带有细微铸造砂眼纹理的哑光铸铁材质，还原了铸造毛坯经时效处理后的表面质感；传动螺杆、锁紧螺钉等受力零件，赋予了经过调质发黑处理的合金钢材质，表面带有细微的车削加工纹理，金属反光度调整为低反光哑光效果，符合工业紧固件的真实外观；钳口夹持块部分单独赋予了经过淬火处理的高碳钢材质，表面带有交叉防滑齿纹的细节建模，同时添加了轻微的使用磨损痕迹，提升模型的真实感。结构设计上，该夹紧机构采用经典的螺杆传动增力结构，固定钳身设置有与机床工作台匹配的安装定位槽，可通过T型螺栓完成在铣床、钻床、钳工台等工作面上的快速固定；活动钳身与固定钳身之间采用燕尾槽导轨配合，保证夹紧过程中活动钳身的运动直线度，避免夹持工件时出现偏斜；传动螺杆末端设置有六角施力头，既可以配套扳手施加更大夹紧力，也可通过手拧完成小行程的快速调整；钳身侧面设置有多个内六角锁紧螺钉，用于固定钳口块、导轨压板等易损零件，方便后期维护更换。设计思路围绕工装夹具的实用性展开，整体结构在保证足够夹持刚性的前提下，尽可能简化了零件数量，降低加工制造成本；螺杆的导程参数经过反复校核，既保证了足够的夹紧增力比，让操作人员无需施加过大的手动力即可获得可靠的夹紧力，避免加工过程中工件松动，也控制了钳口开合的行程速度，提升装夹调整的效率；燕尾导轨的配合间隙可通过侧面的压板螺钉进行调整，长期使用出现磨损后可重新调整间隙，延长整个夹具的使用寿命。模型完成装配后进行了全局干涉检查，所有运动部件在全行程开合过程中均无干涉、卡滞问题，各零件的壁厚、受力截面均经过强度校核，可承受常规铣削、钻削加工的切削力，不会出现夹持变形、断裂等问题。
