喷涂作业用格栅式漏漆承接托盘结构

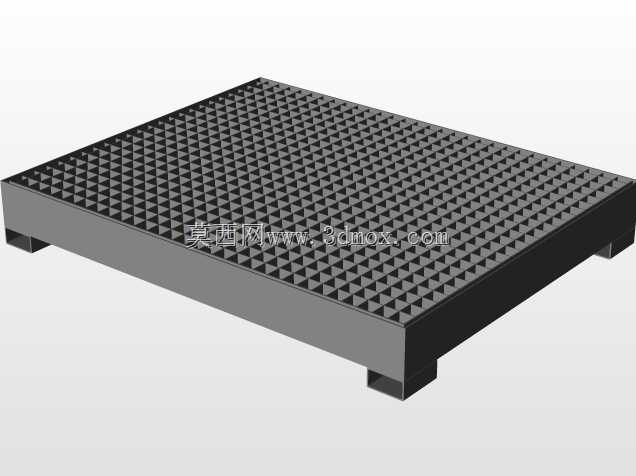

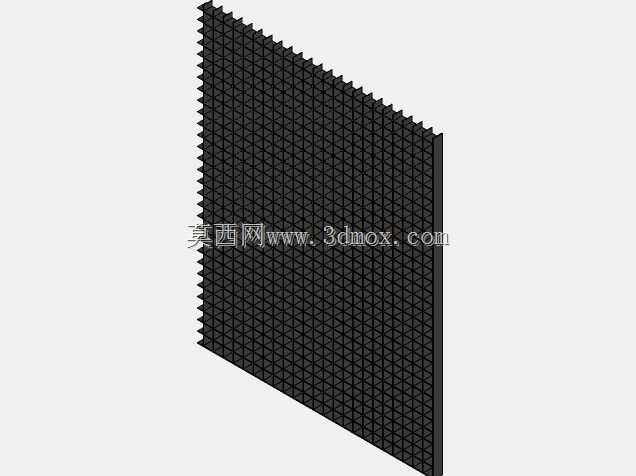

在表面处理喷涂作业工位，这类格栅式漏漆承接结构是工位配套的核心辅助工装，主要用于承接工件喷涂过程中滴落的多余漆料，避免漆料直接污染车间地面或是工位下方的输送、支撑结构。日常作业中，工人将待喷涂工件放置在该托盘的格栅台面上，喷涂时未附着在工件表面的漆液会顺着格栅表面的三角锥状导流孔向下滴落，汇集到托盘底部的封闭容腔中，待积攒到一定量后可通过底部的排液接口统一导出回收或是做危废处理，大幅降低喷涂工位的清洁维护频次。从结构设计逻辑来看，台面采用密集三角锥阵列的格栅结构，并非随意选型：一方面三角锥的锥面可以对滴落的漆液起到快速导流作用，避免漆液在台面积聚结壳堵塞通孔，另一方面这种阵列结构的承重表现优于同厚度的平板冲孔结构，即使放置较重的金属待喷工件，也不会出现台面凹陷变形的问题，同时格栅的镂空率控制在65%左右，既保证漆液可以顺利下漏，又不会因为镂空过大导致小型工件放置不稳、或是小件掉落进容腔。整个托盘采用围边加高设计，围边高度控制在80mm，既可以防止漆液从托盘侧边溢出，又不会过高干扰工人取放工件的操作动作，底部设置的支撑脚将整个托盘抬离地面40mm，既可以给底部排液管路留出安装空间，也能避免托盘底部直接接触地面被车间积液腐蚀。设计时还考虑到了工位适配性，整体台面为矩形结构，边缘做了圆弧过渡处理，避免尖锐边角刮伤工人或是刮破工件表面的待喷涂层，格栅的每个锥孔孔径控制在10mm以内，可适配绝大多数尺寸的喷涂工件放置，不需要额外在台面上铺设垫板。这类结构除了常规的喷漆工位，也可用于刷漆、浸漆后工件的临时沥漆工位，甚至在点胶、涂覆胶水的作业工位也能用来承接滴落的多余胶液，适配性较强。结构建模时重点保证了格栅阵列的均匀性，避免出现孔位偏移导致的导流不畅问题，围边与台面、支撑脚的连接位置都做了圆角过渡，减少应力集中的同时也避免漆液在接缝处积聚干结，后期清理时只需要用专用稀释剂冲洗台面即可，维护难度较低。
