滑动式CD光盘收纳存储盒结构设计

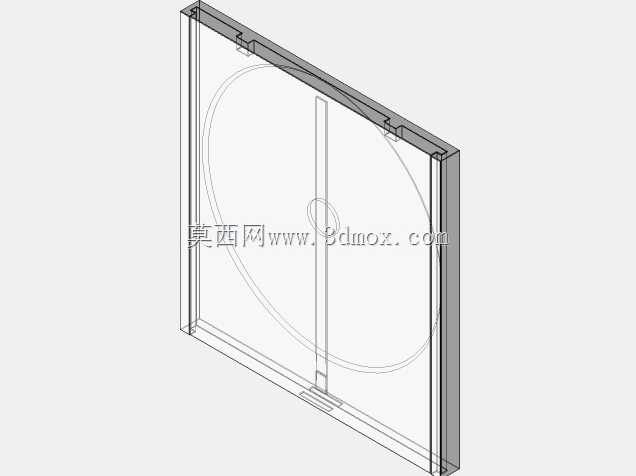

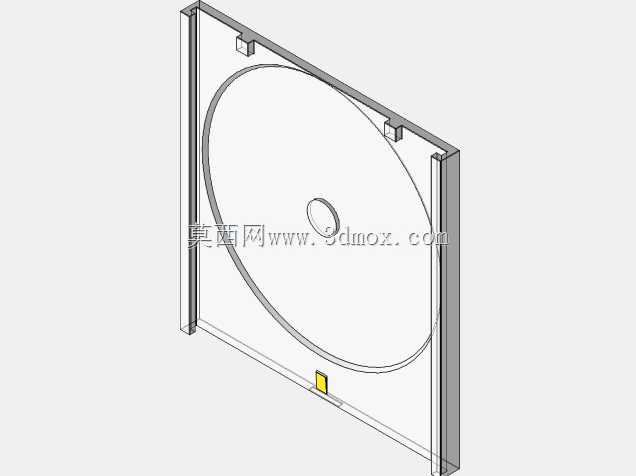

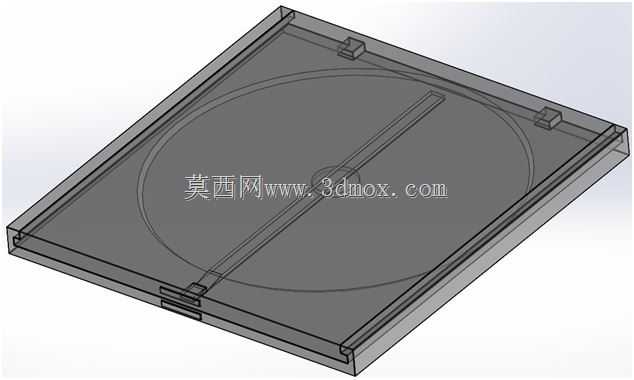

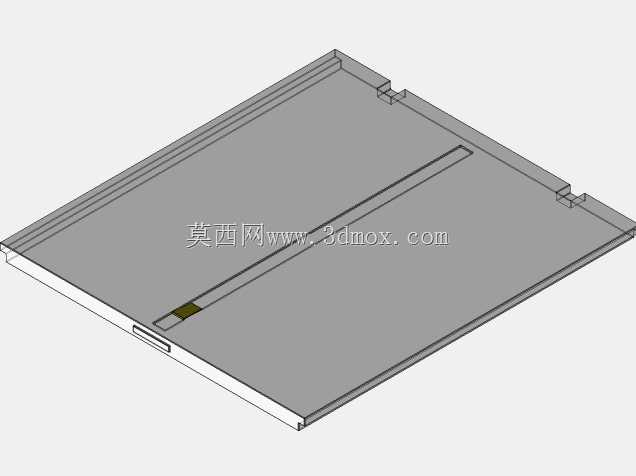

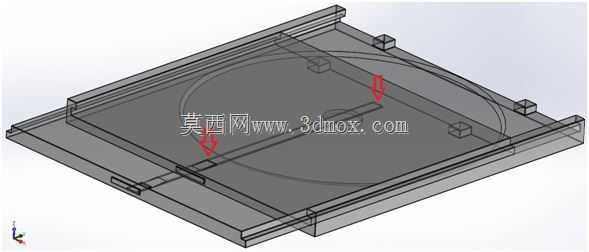

日常办公与影音资料存储场景中，光盘的收纳防护一直是容易被忽略的细节，这款滑动式光盘收纳盒的设计，核心围绕光盘的防刮、防尘与取放便捷性展开，适配标准120mm直径CD/DVD类光盘的日常收纳需求。从结构设计逻辑来看，整体采用薄壳式矩形腔体布局，壳体内部预留了与光盘直径匹配的圆形承托区域，腔体边缘设置有高度约5mm的围边，能够完全覆盖光盘边缘，避免光盘在收纳状态下与外部物体直接接触产生划痕。滑动开合结构是这款产品的设计核心，盒体侧边设置有一体式导向滑槽，盒盖与盒体通过滑槽实现抽拉滑动配合，滑槽的配合间隙控制在0.2mm，既保证滑动过程顺畅无卡滞，又能避免间隙过大导致盒体晃动、灰尘进入的问题。盒体内部四个角位设置有小型定位凸台，凸台高度与围边高度齐平，当盒盖滑动至闭合位置时，凸台能够与盒盖内侧的对应凹槽形成卡合定位，无需额外设置锁扣结构即可实现闭合状态的固定，单手即可推动盒盖完成开合操作，取放光盘的动作可以在两秒内完成，适配桌面快速取放资料的使用场景。从安装与摆放边界来看，盒体整体外形尺寸控制在142mm×142mm×10mm，能够平稳放置在标准办公桌的文件架、抽屉隔层中，也可以多个叠放收纳，叠放时盒体底部的浅凹槽与上方盒体的顶部凸筋配合，叠放高度偏差不超过1mm，不会出现滑移倾倒的问题。壳体壁厚均匀设置为1.5mm，采用注塑成型工艺即可实现批量生产，所有转角位置均设置有R0.5mm的圆角过渡，避免注塑过程中出现应力集中导致的壳体开裂问题，同时也能去除锐边，防止取放时划伤手部。盒体内部的光盘承托面设置有两条平行的凸起筋条，筋条高度0.3mm，能够让光盘盘面与盒体内壁之间留出微小间隙，避免光盘印刷面与盒体长时间贴合产生粘黏、印字脱落的问题，同时也能减少盘面与盒体的接触面积，降低灰尘附着对盘面的磨损。滑动结构的行程经过精准计算，当盒盖滑动至最大开启位置时，光盘的圆形区域完全露出，不会被盒盖遮挡，取放时手指可以直接捏住光盘边缘完成操作，无需额外预留手指避让的缺口，保证了盒体外观的整体性。
