凹凸互嵌式拼接配合块结构设计

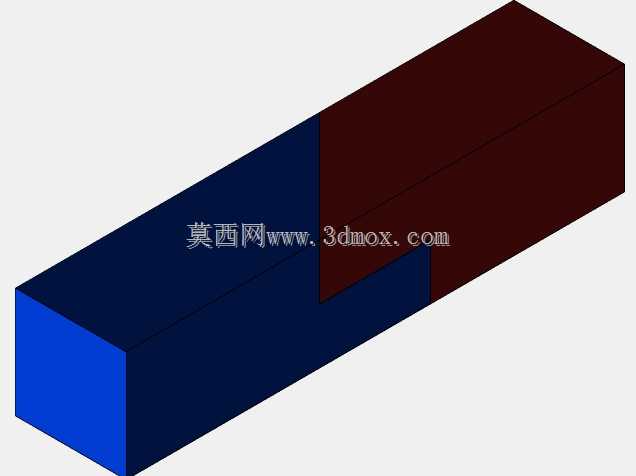

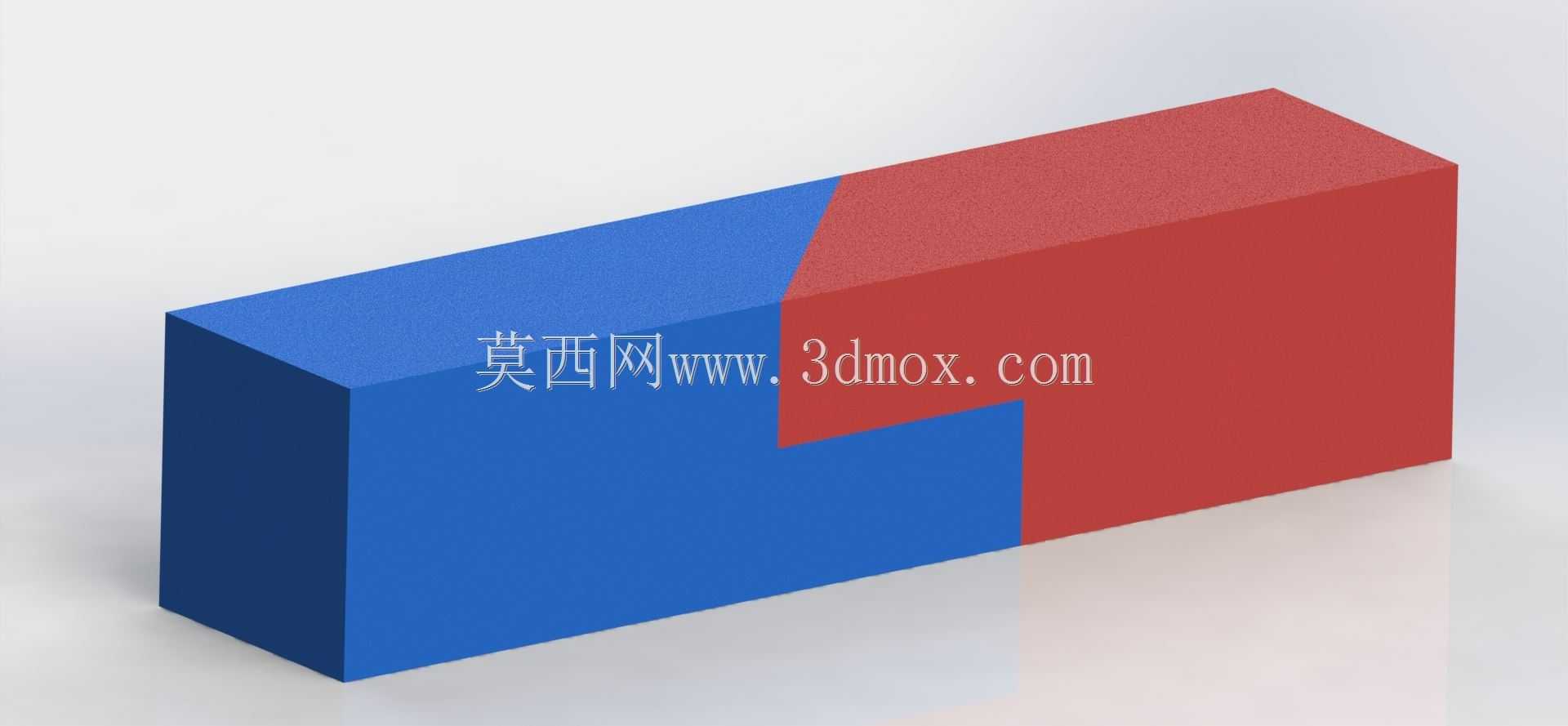

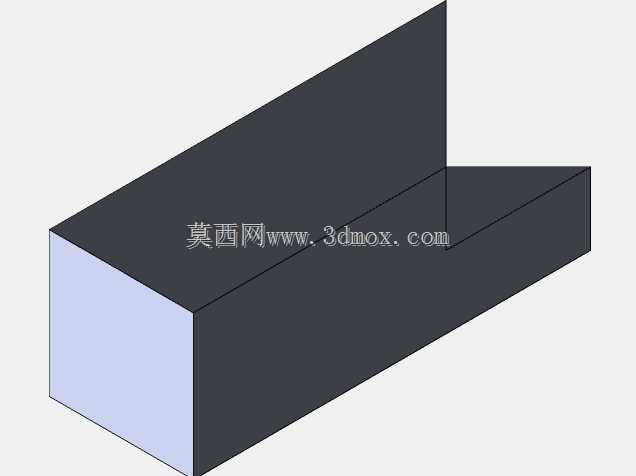

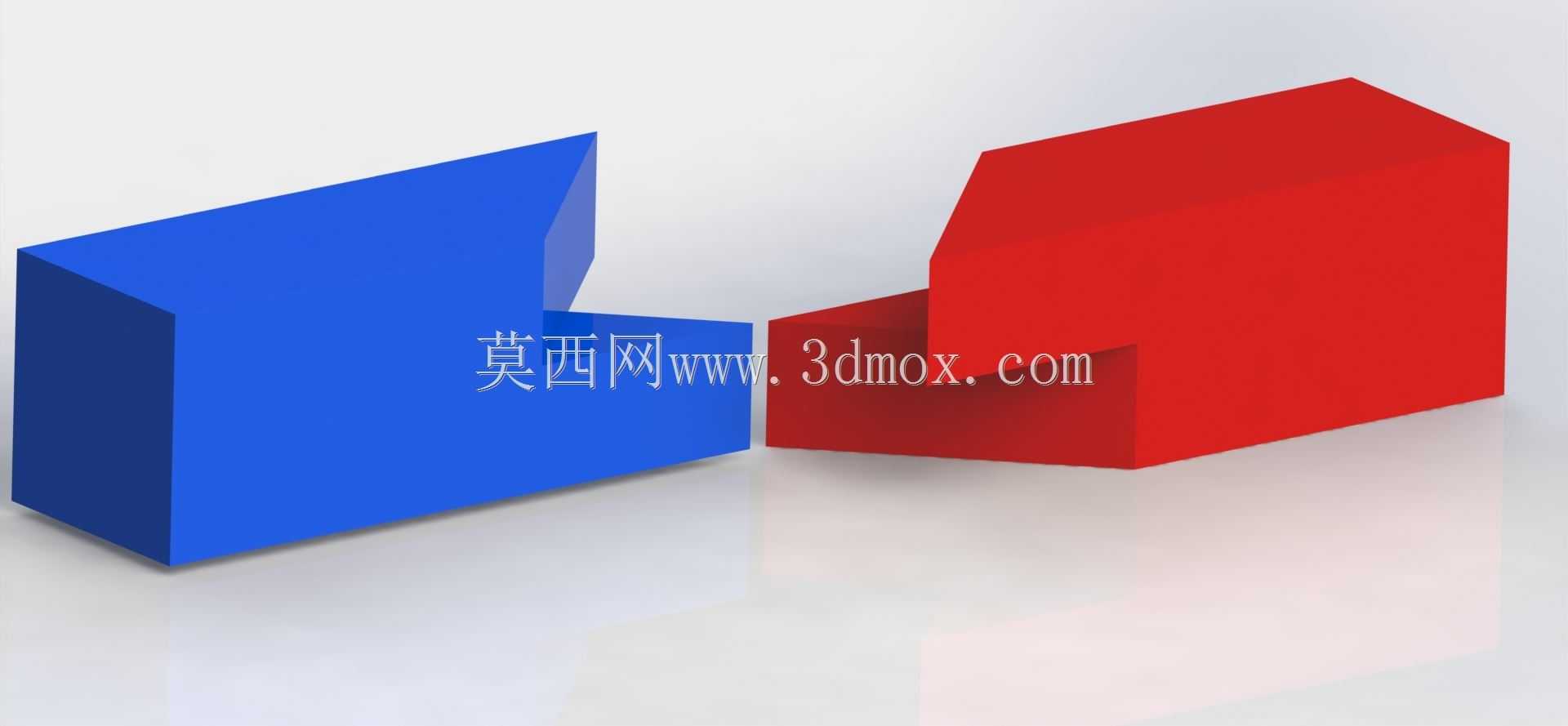

这类凹凸互嵌的拼接块结构，在工装夹具定位、模块化装配工位、输送线挡停定位、模具分型配合等场景中应用十分广泛，很多需要快速对位、无额外紧固件实现临时拼接固定的工位，都会用到这类结构的变体。从结构本身来看，两个块体的配合面采用了阶梯式凹凸咬合设计，区别于普通直口拼接，这种带台阶的互嵌结构不仅能限制两个块体沿拼接面法向的分离位移，还能限制沿台阶走向的横向窜动，拼接后无需额外定位销就能实现两个方向的位置锁定，在需要快速拆装的模块化工装台搭建中，这种结构能大幅减少装配对位的时间，工人不需要反复调整对齐位置，只要将凹凸部分对准推入就能完成精准拼接。设计这类结构的时候，首先要考虑配合面的公差取值，凹凸咬合的侧边如果是用于静态定位，配合间隙可以控制在0.02-0.05mm之间，既保证拼接顺畅不会卡滞，又不会因为间隙过大出现定位偏移；如果是用于需要频繁拆装的滑动拼接场景，间隙可以适当放大到0.1mm左右，同时在配合面做倒角导向，避免多次拆装后边缘磕碰出现毛刺影响装配。从外形边界来看，这类拼接块的整体外轮廓为规整长方体，安装时可以直接固定在标准铝型材框架的安装面上，底部可以根据安装需求加工沉头孔或者T型槽适配结构，不需要额外做异形安装座，适配性很强。实际使用中，这类互嵌块还可以根据承载需求调整咬合台阶的高度，如果是用于承受较大侧向载荷的挡停结构，台阶的咬合深度要适当加大，避免受力后出现脱开的情况；如果只是用于轻质组件的拼接定位，台阶深度可以适当减小，减少材料切削量降低加工成本。另外，两个块体的分模面位置要避开应力集中的承载区域，图中的分模线采用了折线走向，相比直线分模，折线分模的接触面积更大，承载时的压强更低，长期使用不容易出现配合面压溃变形的问题。在做三维建模的时候，要注意配合面的拔模角度处理，如果是采用机加工方式制作，配合面可以做零拔模，如果是采用注塑或者3D打印方式制作，要沿拼接脱出方向做0.5-1度的拔模斜度，避免制作后出现倒扣无法装配的问题。这类结构虽然看起来简单，但是在实际生产中很多快速换型工装、模块化治具都会用到，合理调整咬合结构的尺寸参数，就能适配不同载荷、不同拆装频率的使用场景，相比螺丝固定的拼接方式，这种互嵌结构拆装效率能提升数倍，也不会出现螺丝滑牙、丢失的问题，在小批量多品种的生产工位上实用性很强。
